プレス金型部品技術窓口
カムサイドブロック -鋳物タイプ-
未確定：候補が28型番あります。
商品情報
外形図・製品仕様
材質 CSBL FC250特殊固体潤滑剤（埋設）
規格表
| ℓ | ℓ1 | ℓ2 | ℓ3 | d | 型式 | W | L | T |
|---|---|---|---|---|---|---|---|---|
| 45 | - | - | - | 11 | CSBL | 25 | 75 | 25 |
| 50 | 100 | |||||||
| 75 | 125 | |||||||
| 100 | 150 | |||||||
| 50 | - | - | - | 14 | 40 | 100 | 30 | |
| 50 | 50 | 150 | ||||||
| 75 | 75 | 62.5 | 200 | |||||
| 50 | 125 | 62.5 | 250 | |||||
| 50 | - | - | - | 100 | 40 | |||
| 50 | 50 | 150 | ||||||
| 75 | 75 | 62.5 | 200 | |||||
| 50 | 125 | 62.5 | 250 | |||||
| 50 | - | - | - | 20 | 50 | 100 | 45 | |
| 50 | 50 | 150 | ||||||
| 75 | 75 | 62.5 | 200 | |||||
| 50 | 125 | 62.5 | 250 | |||||
| 50 | - | - | - | 100 | 55 | |||
| 50 | 50 | 150 | ||||||
| 75 | 75 | 62.5 | 200 | |||||
| 50 | 125 | 62.5 | 250 | |||||
| 50 | - | 50 | 50 | 150 | 60 | |||
| 75 | 75 | 62.5 | 200 | |||||
| 50 | 125 | 62.5 | 250 | |||||
| 50 | - | 50 | 50 | 150 | 70 | |||
| 75 | 75 | 62.5 | 200 | |||||
| 50 | 125 | 62.5 | 250 |
注文例
出荷日
追加工
関連情報
●下表の組み合わせでご使用ください。
| カムアッパープレート幅 W | |||||||
|---|---|---|---|---|---|---|---|
| 33 | 52 | 72 | 77 | 82 | 105 | ||
| カムサイドブロック幅 W | 25 | ○ | |||||
| 40 | ○ | ||||||
| 50 | ○ | ○ | ○ | ||||
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,000円 ( 2,200円 ) | 在庫品1日目当日出荷可能 |
2,200円 ( 2,420円 ) | 在庫品1日目当日出荷可能 |
2,400円 ( 2,640円 ) | 在庫品1日目当日出荷可能 |
2,600円 ( 2,860円 ) | 在庫品1日目当日出荷可能 |
2,900円 ( 3,190円 ) | 在庫品1日目当日出荷可能 |
3,000円 ( 3,300円 ) | 在庫品1日目当日出荷可能 |
3,020円 ( 3,322円 ) | 在庫品1日目当日出荷可能 |
3,180円 ( 3,498円 ) | 在庫品1日目当日出荷可能 |
3,900円 ( 4,290円 ) | 在庫品1日目当日出荷可能 |
4,110円 ( 4,521円 ) | 在庫品1日目当日出荷可能 |
4,760円 ( 5,236円 ) | 在庫品1日目当日出荷可能 |
5,010円 ( 5,511円 ) | 在庫品1日目当日出荷可能 |
- ( - ) | 5日目 |
3,000円 ( 3,300円 ) | 在庫品1日目当日出荷可能 |
3,500円 ( 3,850円 ) | 在庫品1日目当日出荷可能 |
3,800円 ( 4,180円 ) | 在庫品1日目当日出荷可能 |
3,990円 ( 4,389円 ) | 在庫品1日目当日出荷可能 |
4,420円 ( 4,862円 ) | 在庫品1日目当日出荷可能 |
4,650円 ( 5,115円 ) | 在庫品1日目当日出荷可能 |
4,760円 ( 5,236円 ) | 在庫品1日目当日出荷可能 |
5,040円 ( 5,544円 ) | 在庫品1日目当日出荷可能 |
5,610円 ( 6,171円 ) | 在庫品1日目当日出荷可能 |
5,920円 ( 6,512円 ) | 在庫品1日目当日出荷可能 |
5,900円 ( 6,490円 ) | 在庫品1日目当日出荷可能 |
6,200円 ( 6,820円 ) | 在庫品1日目当日出荷可能 |
6,810円 ( 7,491円 ) | 在庫品1日目当日出荷可能 |
7,200円 ( 7,920円 ) | 在庫品1日目当日出荷可能 |
- ( - ) | 5日目 |

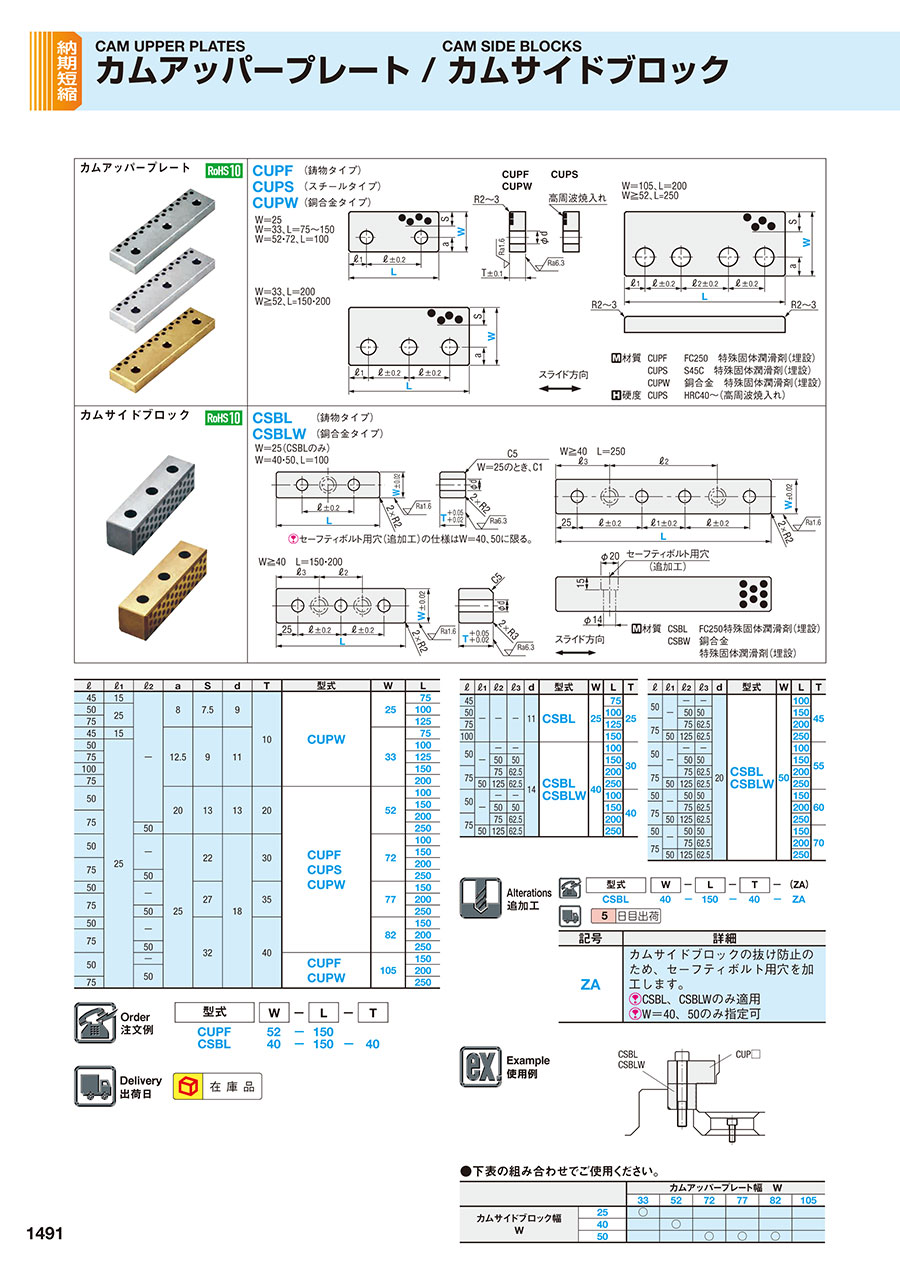

カタログ
カムサイドブロック -鋳物タイプ-のレビュー
金型製作用
4
4.02019/12/07
金型製作用に購入しました。納期や性能は全く問題ないのですが、
価格面で少し高いのでは、と思います。
0人が参考にしています。
