無給油スライドプレート　-銅合金20mmタイプ-

カタログ |P.1276

数量スライド割引
一部当日出荷可能

4.4

平均満足度4.4

この商品のレビューをみる（5件）

通常単価(税別): 1,660円～20,930円

税込単価: 1,826円～23,023円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

無給油スライドプレート　-鋳物20mmタイプ-

4.3

通常価格(税別)： 850円 (税込価格：935円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

無給油薄型スライドプレート　-銅合金5mmタイプ-

4.8

通常価格(税別)： 1,230円 (税込価格：1,353円)

通常出荷日：在庫品1日目

銅合金20mmタイプの無給油スライドプレートです。ボルト2穴タイプ、4穴タイプ...

詳細情報を確認する

種類
銅合金プレート
厚さ (mm)
20

無料3D-CADライブラリー申し込み受付中

未確定：候補が70型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

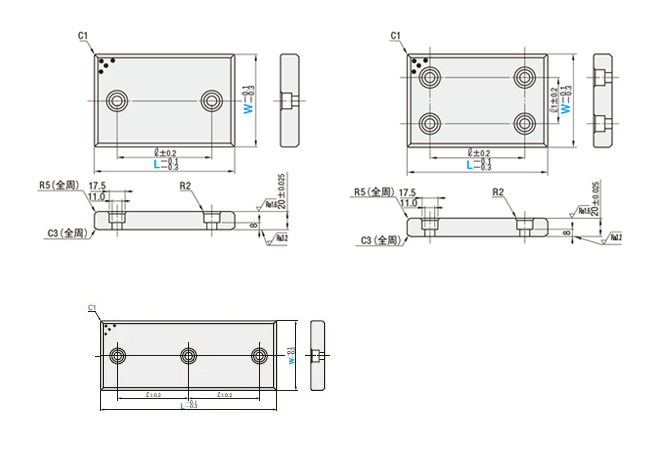

外形図・製品仕様

※ W＝W=28,38の全周はR2となります

•スライド方向

W＝48以上
W＝28、38

長手（L）方向のみ
•ご使用にあたっては初期なじみグリースを塗布したほうがより効果的です。
グリースMGS P.1037

材質	銅合金
	特殊固体潤滑剤（埋設）

規格表

ℓ	型式	W	L
45		28	75
50			100
75			125
100	ボルトー2穴/3穴タイプー SEW		150
150			200
200			250
125			(300)
45		38	75
50			100
75			125
100			150
150			200
200			250
125			(300)
45		48	75
50			100
75			125
100			150
150			200
200			250
125			(300)
45		58	75
50			100
75			125
100			150
150			200
200			250
125			(300)
25		75	75
50			100
75			125
100			150
150			200
200			250
100			(300)

※L(300)は3穴タイプのみとなります。

ℓ	ℓ₁	型式	W	L
50	50	ボルトー4穴タイプー SEW	100	100
75				125
100				150
150				200
200				250
200				300
75	50		125	125
100				150
150				200
200				250
200				300
100	100		150	150
150				200
200				250
250				300
150	150		200	200
200				250
250				300

ℓ	型式	W	L
50	ボルト -2穴タイプ- SEWT	100	100
75			125
100			150
150			200
200			250
200			300
75		125	125
100			150
150			200
200			250
200			300
250			350
100		150	150
150			200
200			250
250			300

注文例

出荷日

型番リスト

表示件数

型番

取付穴数

W(幅)

(mm)

L(長手方向長さ)

(mm)

RoHS?

最小発注数量

2穴	28	75	-	1個
2穴	28	100	-	1個
2穴	28	125	10	1個
2穴	28	150	-	1個
2穴	28	200	-	1個
2穴	28	250	10	1個
3穴	28	300	10	1個
2穴	38	75	-	1個
2穴	38	100	-	1個
2穴	38	125	-	1個
2穴	38	150	-	1個
2穴	38	200	10	1個
2穴	38	250	10	1個
3穴	38	300	-	1個
2穴	48	75	-	1個
2穴	48	100	-	1個
2穴	48	125	-	1個
2穴	48	150	-	1個
2穴	48	200	-	1個
2穴	48	250	10	1個
3穴	48	300	10	1個
2穴	58	75	-	1個
2穴	58	100	-	1個
2穴	58	125	10	1個
2穴	58	150	-	1個
2穴	58	200	10	1個
2穴	58	250	10	1個
3穴	58	300	10	1個
2穴	75	75	-	1個
2穴	75	100	-	1個
2穴	75	125	-	1個
2穴	75	150	-	1個
2穴	75	200	-	1個
2穴	75	250	-	1個
3穴	75	300	10	1個
4穴	100	100	-	1個
4穴	100	125	-	1個
4穴	100	150	-	1個
4穴	100	200	-	1個
4穴	100	250	-	1個
4穴	100	300	-	1個
4穴	125	125	-	1個
4穴	125	150	-	1個
4穴	125	200	-	1個
4穴	125	250	-	1個
4穴	125	300	-	1個
4穴	125	350	-	1個
4穴	150	150	-	1個
4穴	150	200	-	1個
4穴	150	250	-	1個
4穴	150	300	10	1個
4穴	200	200	10	1個
4穴	200	250	10	1個
4穴	200	300	10	1個
2穴	100	100	-	1個
2穴	100	125	-	1個
2穴	100	150	-	1個
2穴	100	200	-	1個
2穴	100	250	-	1個
2穴	100	300	-	1個

通常単価(税別) (税込単価)	通常出荷日

1,660円 ( 1,826円 )	在庫品1日目当日出荷可能
2,180円 ( 2,398円 )	在庫品1日目当日出荷可能
2,060円 ( 2,266円 )	30日目
2,500円 ( 2,750円 )	在庫品1日目当日出荷可能
3,240円 ( 3,564円 )	30日目
4,050円 ( 4,455円 )	30日目
4,870円 ( 5,357円 )	30日目
1,700円 ( 1,870円 )	在庫品1日目当日出荷可能
2,250円 ( 2,475円 )	在庫品1日目当日出荷可能
2,630円 ( 2,893円 )	30日目
2,760円 ( 3,036円 )	在庫品1日目当日出荷可能
4,200円 ( 4,620円 )	30日目
5,250円 ( 5,775円 )	30日目
6,300円 ( 6,930円 )	30日目
1,750円 ( 1,925円 )	在庫品1日目当日出荷可能
2,310円 ( 2,541円 )	在庫品1日目当日出荷可能
2,660円 ( 2,926円 )	在庫品1日目当日出荷可能
3,050円 ( 3,355円 )	在庫品1日目当日出荷可能
4,160円 ( 4,576円 )	在庫品1日目当日出荷可能
4,850円 ( 5,335円 )	30日目
5,820円 ( 6,402円 )	30日目
2,190円 ( 2,409円 )	在庫品1日目当日出荷可能
2,790円 ( 3,069円 )	在庫品1日目当日出荷可能
3,210円 ( 3,531円 )	30日目
3,900円 ( 4,290円 )	在庫品1日目当日出荷可能
5,130円 ( 5,643円 )	30日目
6,430円 ( 7,073円 )	30日目
7,710円 ( 8,481円 )	30日目
2,450円 ( 2,695円 )	在庫品1日目当日出荷可能
2,990円 ( 3,289円 )	在庫品1日目当日出荷可能
3,810円 ( 4,191円 )	在庫品1日目当日出荷可能
4,530円 ( 4,983円 )	在庫品1日目当日出荷可能
5,800円 ( 6,380円 )	在庫品1日目当日出荷可能
7,330円 ( 8,063円 )	30日目
8,790円 ( 9,669円 )	30日目
4,130円 ( 4,543円 )	在庫品1日目当日出荷可能
4,780円 ( 5,258円 )	在庫品1日目当日出荷可能
5,680円 ( 6,248円 )	在庫品1日目当日出荷可能
7,490円 ( 8,239円 )	在庫品1日目当日出荷可能
9,080円 ( 9,988円 )	在庫品1日目当日出荷可能
11,830円 ( 13,013円 )	在庫品1日目当日出荷可能
6,360円 ( 6,996円 )	在庫品1日目当日出荷可能
6,940円 ( 7,634円 )	在庫品1日目当日出荷可能
8,990円 ( 9,889円 )	在庫品1日目当日出荷可能
10,920円 ( 12,012円 )	在庫品1日目当日出荷可能
14,270円 ( 15,697円 )	在庫品1日目当日出荷可能
17,150円 ( 18,865円 )	在庫品1日目当日出荷可能
8,120円 ( 8,932円 )	在庫品1日目当日出荷可能
10,480円 ( 11,528円 )	在庫品1日目当日出荷可能
12,530円 ( 13,783円 )	在庫品1日目当日出荷可能
15,660円 ( 17,226円 )	30日目
13,950円 ( 15,345円 )	30日目
17,440円 ( 19,184円 )	30日目
20,930円 ( 23,023円 )	30日目
4,070円 ( 4,477円 )	在庫品1日目当日出荷可能
4,730円 ( 5,203円 )	在庫品1日目当日出荷可能
5,620円 ( 6,182円 )	在庫品1日目当日出荷可能
7,430円 ( 8,173円 )	在庫品1日目当日出荷可能
9,020円 ( 9,922円 )	在庫品1日目当日出荷可能
11,770円 ( 12,947円 )	在庫品1日目当日出荷可能

基本情報

基本情報

銅合金20mmタイプの無給油スライドプレートです。ボルト2穴タイプ、4穴タイプの選択が可能です。材質はねずみ鋳鉄です。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

無給油スライドプレート　-銅合金20mmタイプ-のレビュー

4.4平均満足度：4.45件のレビュー

星5
40%
星4
60%
星3
0%
星2
0%
星1
0%

金型用ヒール

満足度：5.02019/01/23

無給油といっても、相手がSKD61であってもお互いに摩耗します。このような無給油タイプを使用すると、ガリガリになることは...もっと読む

1人が参考にしています。

プレス金型で

満足度：5.02021/08/26

スライドの受けに使用しています。スペースがあれば厚２０を使用しています。いつも銅合金タイプを使用しています。

0人が参考にしています。

かじり

満足度：4.02021/04/30

スライドのかじりがかなりふせげます全くかじらない保証はないですが全然便利です

0人が参考にしています。

高価

満足度：4.02021/04/30

非常に高価ですがスライドがかなり大きくスライドの底面にかなりの負荷がかかる金型に適してます

0人が参考にしています。

金型の部品

満足度：4.02019/07/11

以前は熱処理したＳＫＤを使っていましたが、手間や時間を考えてこちらを使用するようになりました。使いはじめなので耐久性は...もっと読む

0人が参考にしています。

5件全て見る
