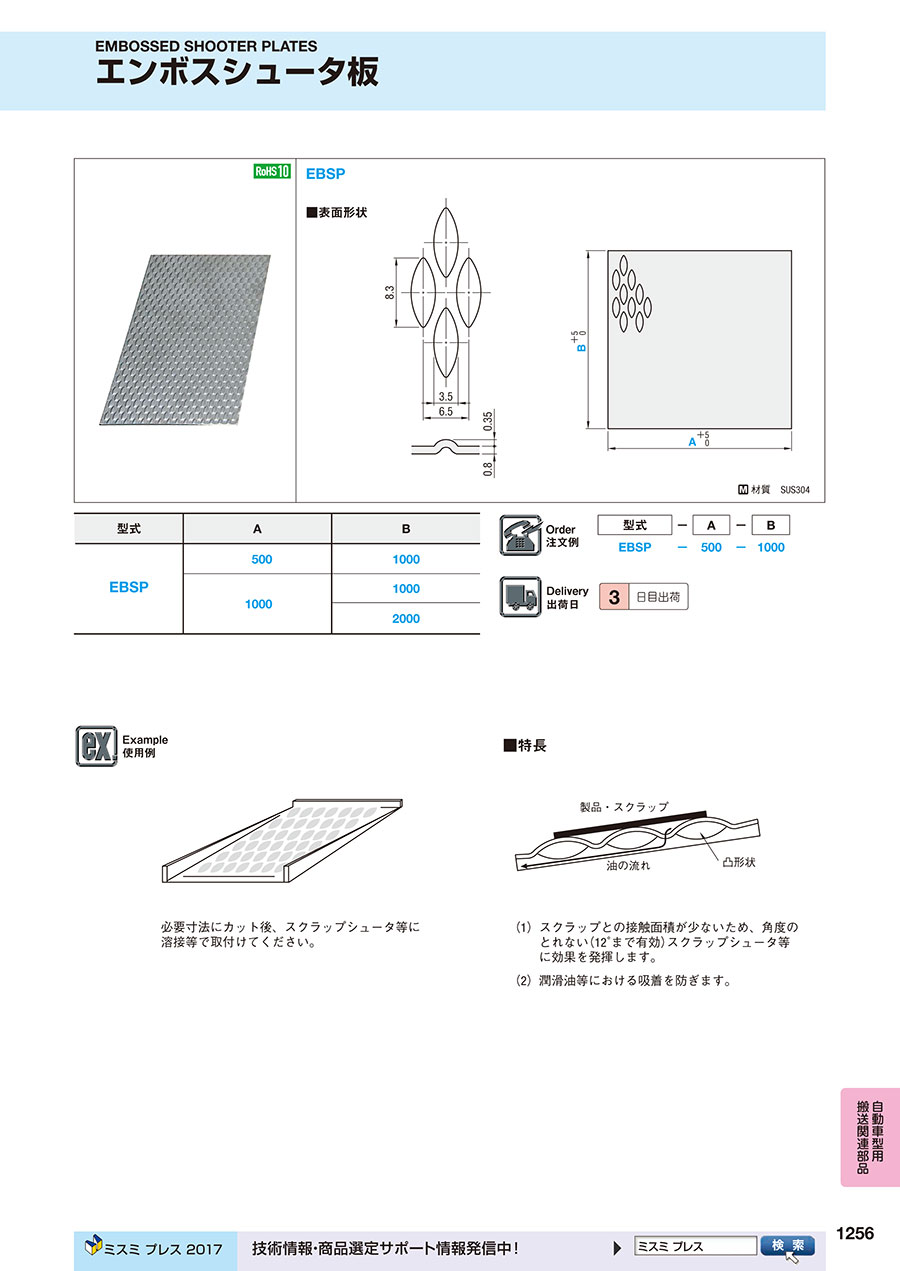

エンボスシュータ板
ご注意
- 本製品はスキット梱包での納入となり、1枚ごとに送料がかかります。
- 送料を含んだ価格は、型式と数量を確定後「価格を確認」ボタンを押下すると表示されます。
未確定：候補が3型番あります。
商品情報
外形図・製品仕様
■表面形状
材質 SUS304
規格表
| 型式 | 材質 | A | B |
|---|---|---|---|
| EBSP | SUS304 | 500 | 1000 |
| 1000 | 1000 | ||
| 2000 |
注文例
出荷日
関連情報
必要寸法にカット後、スクラップシュータ等に溶接等で取付けてください。
■特長
（1）スクラップとの接触面積が少ないため、角度のとれない（12゜まで有効）スクラップシュータ等に効果を発揮します。
（2）潤滑油等における吸着を防ぎます。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
10,630円 ( 11,693円 ) | 4日目 |
19,920円 ( 21,912円 ) | 4日目 |
6,250円 ( 6,875円 ) | 4日目 |
詳細情報
基本情報
スクラップとの接触面積が少ないため、角度のとれないスクラップシュータ等に効果を発揮するエンボスシュータ板です。
ご注意
- 本製品はスキット梱包での納入となり、1枚ごとに送料がかかります。
- 送料を含んだ価格は、型式と数量を確定後「価格を確認」ボタンを押下すると表示されます。
カタログ
商品担当おすすめ
エンボスシュータ板のレビュー
ライン設備
5
5.02020/03/11
工場のラインに取り付けて使用しています。
斜度をつけ、部品が滑るように設置しています。
思い通りの使用ができたよかったで...もっと読む
4人が参考にしています。
製品やスクラップの排出
5
5.02018/06/02
製品・スクラップほどよく滑ります。
スクラップシューターには必須です。スクラップリムーバーと併用して使用しています。
3人が参考にしています。
スクラップシュート
5
5.02018/04/26
プレス金型のスクラップシュートで使用しています。
角度が取れないときは、必ず使用します。
確実に流すため、角度が取れてい...もっと読む
3人が参考にしています。
シュートの中敷
4
4.02016/04/14
パーツがシュートに引っ付かず、使い勝手は良好。
価格が高いように思う。
3人が参考にしています。
製品シューター
5
5.02017/09/25
生産設備の製品受けとして定期的に購入しています。
通常の圧延材等ではオイルによる付着により製品がうまく
排出されず、シュ...もっと読む
2人が参考にしています。
よくあるご質問（FAQ）
Qエンボスシューター板の取付方法を教えてください。
A
必要箇所に溶接や両面テープで取付ます。一般的にはスクラップシュータに乗せて溶接の上使用する方が多いようです。
