端子台付中継ボックス　160

  • 接点数 (個)
    12
  • 端子台型式
    BNDH15LW
  • 電圧（V）
    600
  • 電流（A）
    21

無料3D-CADライブラリー申し込み受付中

型番:

JBX160
解除
数量：
－閉じる

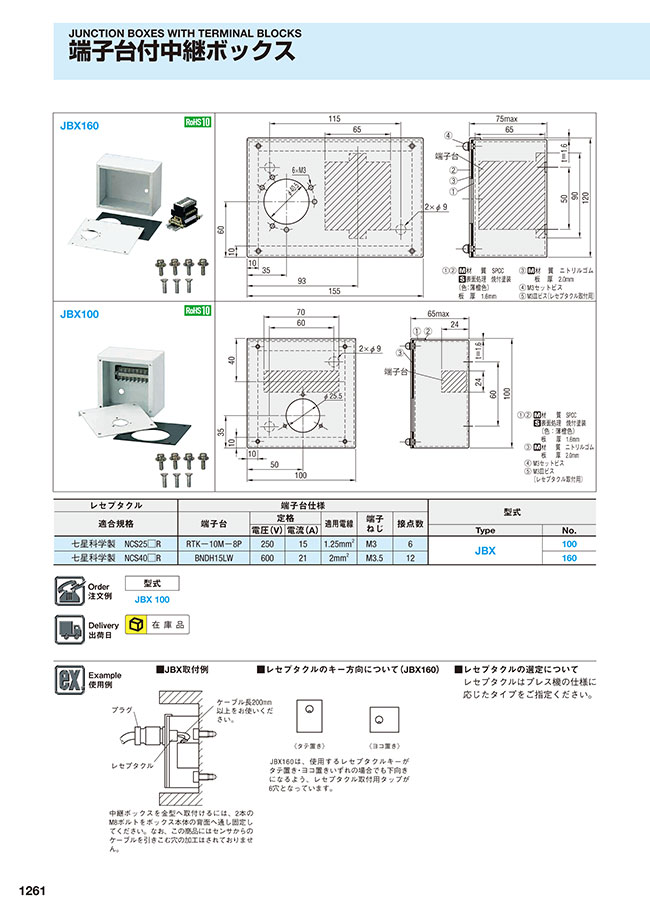

外形図・製品仕様

端子台付中継ボックス　160
① ② 材質    SPCC      ③ 材質  ニトリルゴム
 表面処理    焼付塗装  板厚 2.0mm
 （色：薄橙色） ④ M3セットビス
 板厚 1.6mm ⑤ M3皿ビス（レセプタクル取付用）

規格表

レセプタクル端子台仕様型式
適合規格端子台定格適用電線端子
ねじ		接点数
電圧（V）電流（A）TypeNo.
七星科学製 NCS40□RBNDH15LW600212mm2M3.512JBX160

注文例

端子台付中継ボックス　160

出荷日

端子台付中継ボックス　160

関連情報

使用例


■JBX取付例

端子台付中継ボックス 160

中継ボックスを金型へ取付けるには、2本のM8ボルトをボックス本体の背面へ通し固定してください。
なお、この商品にはセンサからのケーブルを引きこむ穴の加工はされておりません。



■レセプタクルのキー方向について

端子台付中継ボックス 160

JBX160は、使用するレセプタクルキーがタテ置き・ヨコ置きいずれの場合でも下向きになるよう、レセプタクル取付用タップが6穴となっています。



■ レセプタクルの選定について
レセプタクルはプレス機の仕様に応じたタイプをご指定ください。

JBX160の仕様・寸法情報

接点数(個)
12
端子台型式
BNDH15LW
電圧（V）
600
電流（A）
21

絞り込み条件

  • タイプ

  • CAD

  • 出荷日

    • すべて
    • 当日出荷可能

型番リスト

表示件数
  • 1
    • 型番
    JBX160
    最小発注数量
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    8,730円
    ( 9,603円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    中継ボックスと端子台を合せた端子台付き中継ボックスです。JBX160タイプです。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    端子台付中継ボックス　160の型番JBX160のページです。 型番JBX160に関する仕様情報を記載しております。
