ミスグリップ検出ユニット-高剛性タイプ-
- 通常単価(税別)
- 3,308円～5,828円
- 税込単価
- 3,639円～6,411円
通常出荷日：在庫品1日目～5日目一部当日出荷可能
ミスグリップ検出ユニットの高剛性タイプです。チェックバー付き、チェックバー無しが選択可能です。
未確定：候補が14型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図・製品仕様
スイッチレスタイプに後からスイッチを取り付けることはできません。
| ① ② | 材質 | SS400 | 表面処理 | 四三酸化鉄皮膜（Fe3O4） | ||
| ③ | 材質 | アルミ合金 | 表面処理 | 無電解ニッケルメッキ | ||
| ④ | 材質 | SS400 | ||||
| ⑤ | スプリングWY13-45P.1534 | |||||
⑥
| オートスイッチ | D-A90（インジケータランプ無）（SMC製） | |||||
| 適用負荷 | IC回路 リレー PLC | |||||
| 負荷電圧 | AC DC | 24V以下 | AC DC | 48V以下 | AC DC | 100V以下 |
| 最大負荷電流 | 50mA | 40mA | 20mA | |||
注文例
出荷日
追加工
関連情報
●配線方法
MGUAはN.O.（動作時ON）のみです。
下記の場合、接点寿命が低下する場合がありますのでSMC社製接点保護ボックスCD-P11またはCD-P12をご使用ください。
①使用負荷が誘導負荷
②配線長が5m以上
③負荷電圧がAC100V以上
● スイッチレスタイプは、スイッチ・コードが取り除かれたタイプで、バランスを取る為反対側に設置して使用します。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,938円 ( 4,332円 ) | 在庫品1日目当日出荷可能 |
4,883円 ( 5,371円 ) | 5日目 |
5,618円 ( 6,180円 ) | 5日目 |
4,673円 ( 5,140円 ) | 5日目 |
5,618円 ( 6,180円 ) | 5日目 |
4,148円 ( 4,563円 ) | 在庫品1日目当日出荷可能 |
5,093円 ( 5,602円 ) | 5日目 |
5,828円 ( 6,411円 ) | 5日目 |
4,883円 ( 5,371円 ) | 5日目 |
5,828円 ( 6,411円 ) | 5日目 |
3,518円 ( 3,870円 ) | 在庫品1日目当日出荷可能 |
4,253円 ( 4,678円 ) | 5日目 |
3,308円 ( 3,639円 ) | 在庫品1日目当日出荷可能 |
4,043円 ( 4,447円 ) | 5日目 |

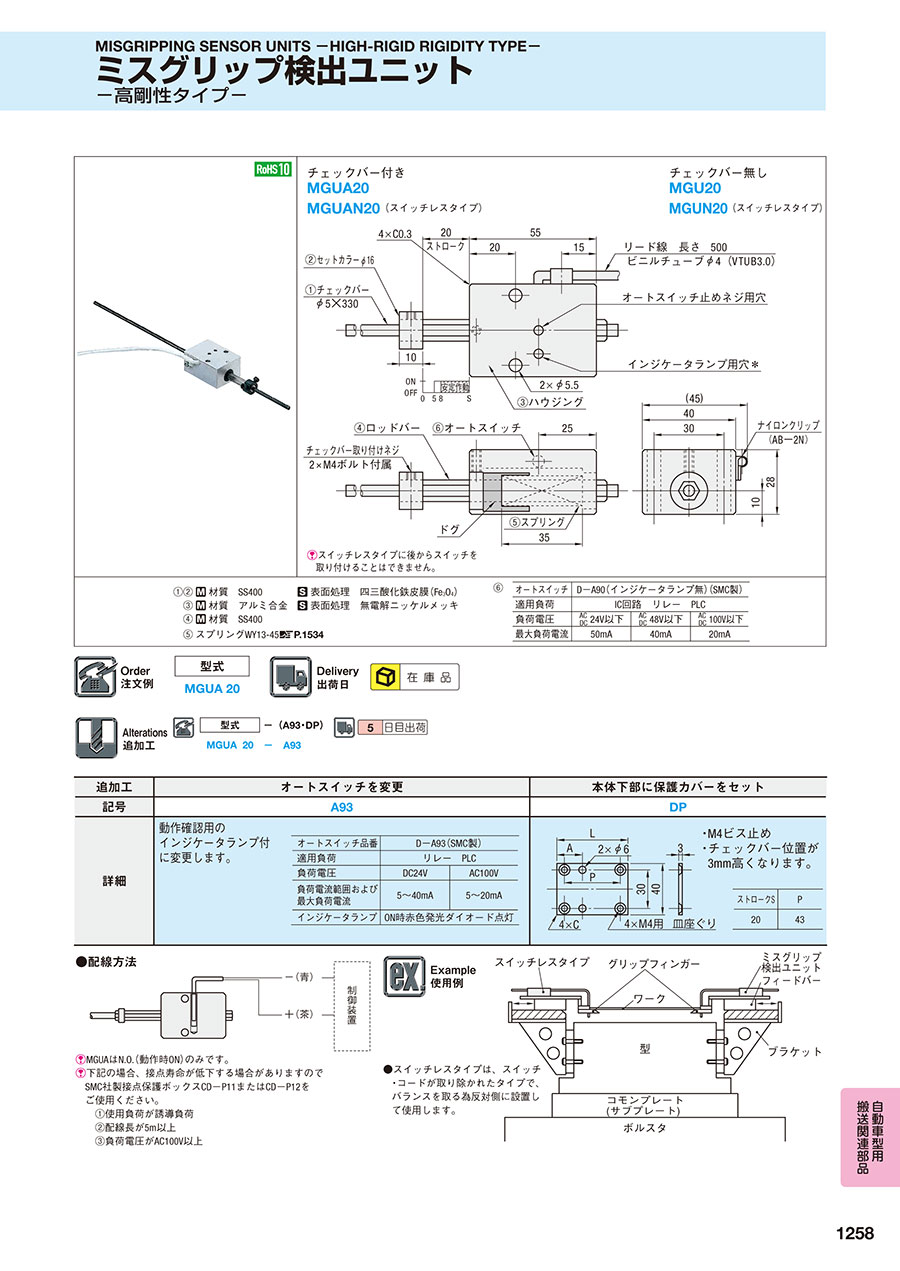

カタログ
ミスグリップ検出ユニット-高剛性タイプ-のレビュー
プレス金型
4
4.02021/05/06
在庫品ですぐ入荷したので良かったです。多数使用しても安定した精度で商品にも満足です
0人が参考にしています。
ミスグリップ用で
5
5.02018/05/25
トランスファー金型のフィンガーミス検用で使用しています。
コンパクトで使いやすいです。
