ミスグリップ検出ユニット-軽量タイプ- MGUL MGULN
- 数量スライド割引
- 当日出荷可能
- 通常単価(税別)
- 7,875円～9,450円
- 税込単価
- 8,663円～10,395円
軽量タイプのミスグリップ検出ユニット・ロングストロークタイプです。スイッチ付き...
詳細情報を確認する- 保護カバー仕様
- 軽量タイプ
- チェックバーの有無
- 有
未確定：候補が2型番あります。
商品情報
外形図・製品仕様
MGULは両面取付可能構造です。
| ①チェックバー | 材質 | SWP-A SS400（MGUL・MGULN） | ●マイクロスイッチ（オムロン製） MGUC Z-15GW2255-B | |
| ②保護カバー | 材質 | ナイロン | MGUL D2SW-3L2H | |
| ③ロッドバー | 材質 | ポリアセタール |
注文例
出荷日
関連情報
| 配線接続 | 信号 |
|---|---|
| COM と N.C. | 動作時OFF |
| COM と N.O. | 動作時ON |
●使用方法
ミスグリップ検出ユニットは、ユニットに取付けられたロッドを押すことにより、内蔵のマイクロスイッチが動作します。
グリップフィンガーがワークをつかめない状態（ミスグリップ時）に信号を出力し、プレス機が停止するように配線します。
●動作
| チェックバーの動き | ロッドバーの動き | 状態 | ストローク量 |
|---|---|---|---|
| MGUL | |||
|
| 前進端 | 0mm |
|
| スイッチON | 5±1mm |
|
| 安定検出 | 8mm |
|
| 後退端 | 50mm |

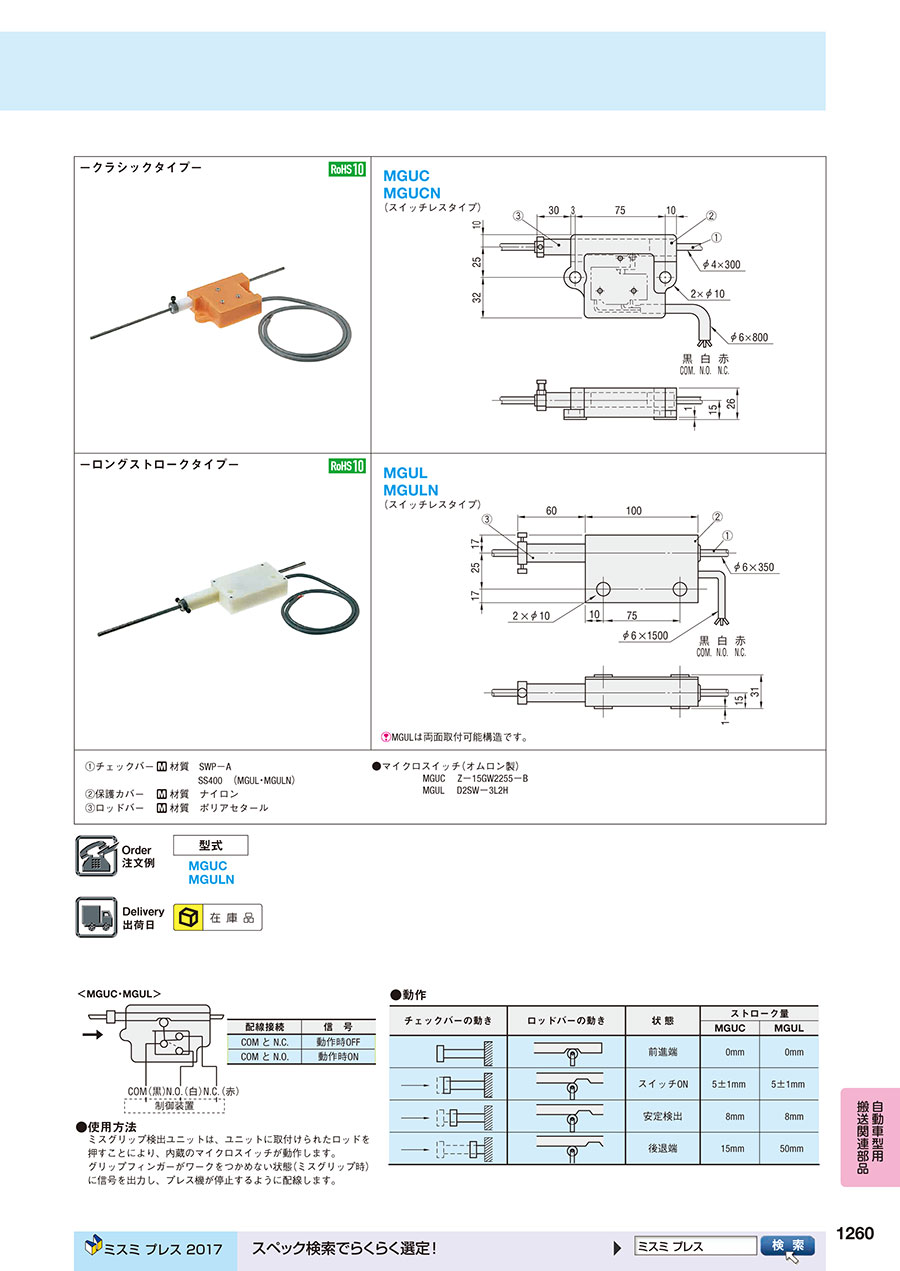

カタログ
