ミスグリップ検出ユニット-軽量タイプ- MGUG MGUGN
- 数量スライド割引
- 当日出荷可能
- 通常単価(税別)
- 5,376円～6,920円
- 税込単価
- 5,914円～7,612円
軽量タイプのミスグリップ検出ユニット・高剛性タイプです。スイッチ付きタイプ、ス...
詳細情報を確認する- 保護カバー仕様
- 軽量タイプ
- チェックバーの有無
- 有
未確定：候補が2型番あります。
商品情報
外形図・製品仕様
■特長
検出ユニット本体は、複合強化ナイロンで構成されていますので、軽量かつ高剛性です。（MGUEの約2倍）
裏返しまたは180度回転させて、取付けることができます。
取付時の締付トルクは3N・m以下にしてください。
| ①チェックバー | 材質 | SWP-A | ●マイクロスイッチ（オムロン製） | |
| ②保護カバー | 材質 | 複合強化ナイロン（MGUG・MGUGN） ナイロン | D2SW-3L2H | |
| ③ロッドバー | 材質 | ポリアセタール |
注文例
出荷日
関連情報
| 配線接続 | 信号 |
|---|---|
| COM と N.C. | 動作時OFF |
| COM と N.O. | 動作時ON |
●使用方法
ミスグリップ検出ユニットは、ユニットに取付けられたロッドを押すことにより、内蔵のマイクロスイッチが動作します。
グリップフィンガーがワークをつかめない状態（ミスグリップ時）に信号を出力し、プレス機が停止するように配線します。
●動作
| チェックバーの動き | ロッドバーの動き | 状態 | ストローク量 |
|---|---|---|---|
| MGUG | |||
|
| 前進端 | 0mm |
|
| スイッチON | 5±1mm |
|
| 安定検出 | 8mm |
|
| 後退端 | 15mm |

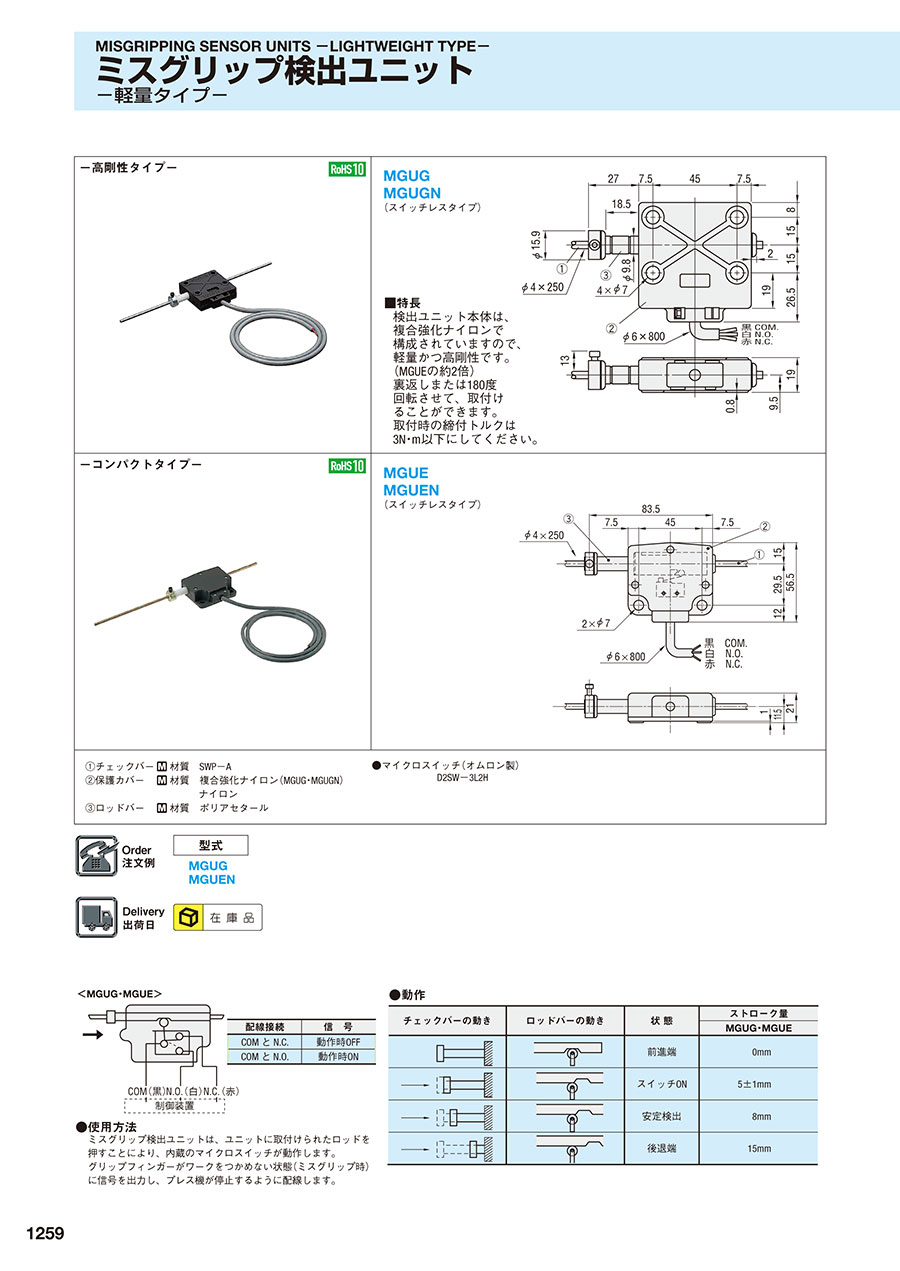

カタログ
ミスグリップ検出ユニット-軽量タイプ- MGUG MGUGNのレビュー
設備の一部
5
5.02022/08/18
この商品は自社に設置されている設備の一部として購入・使用しています。自社の自動プレス機に同じものが装備されていて、これま...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
Qミスグリップ検出ユニットの電源と電圧を教えてください。
A
直流でDC125～250です。
