プレス金型部品技術窓口
材料送りユニット
未確定：候補が4型番あります。
商品情報
外形図・製品仕様
① 材質 SK5M
② 材質 S45C
③イワタRING G-8
④スチールローラタイプ
材質 S45C 硬度 45HRC～
樹脂ローラタイプ
材質 外側 POM（ポリアセタール樹脂）
内側 S45C
付属品 CB8-20 2本
規格表
| t | N/mm {kgf/mm} | Type | 型式 |
|---|---|---|---|
| 1.4 | 5.88{0.60} | スチールローラ タイプ | ZORWMS |
| 1.6 | 8.43{0.86} | ZORWHS | |
| 1.4 | 5.88{0.60} | 樹脂ローラ タイプ | ZORWMP |
| 1.6 | 8.43{0.86} | ZORWHP |
荷重{kgf}＝荷重N×0.101972
注文例
出荷日

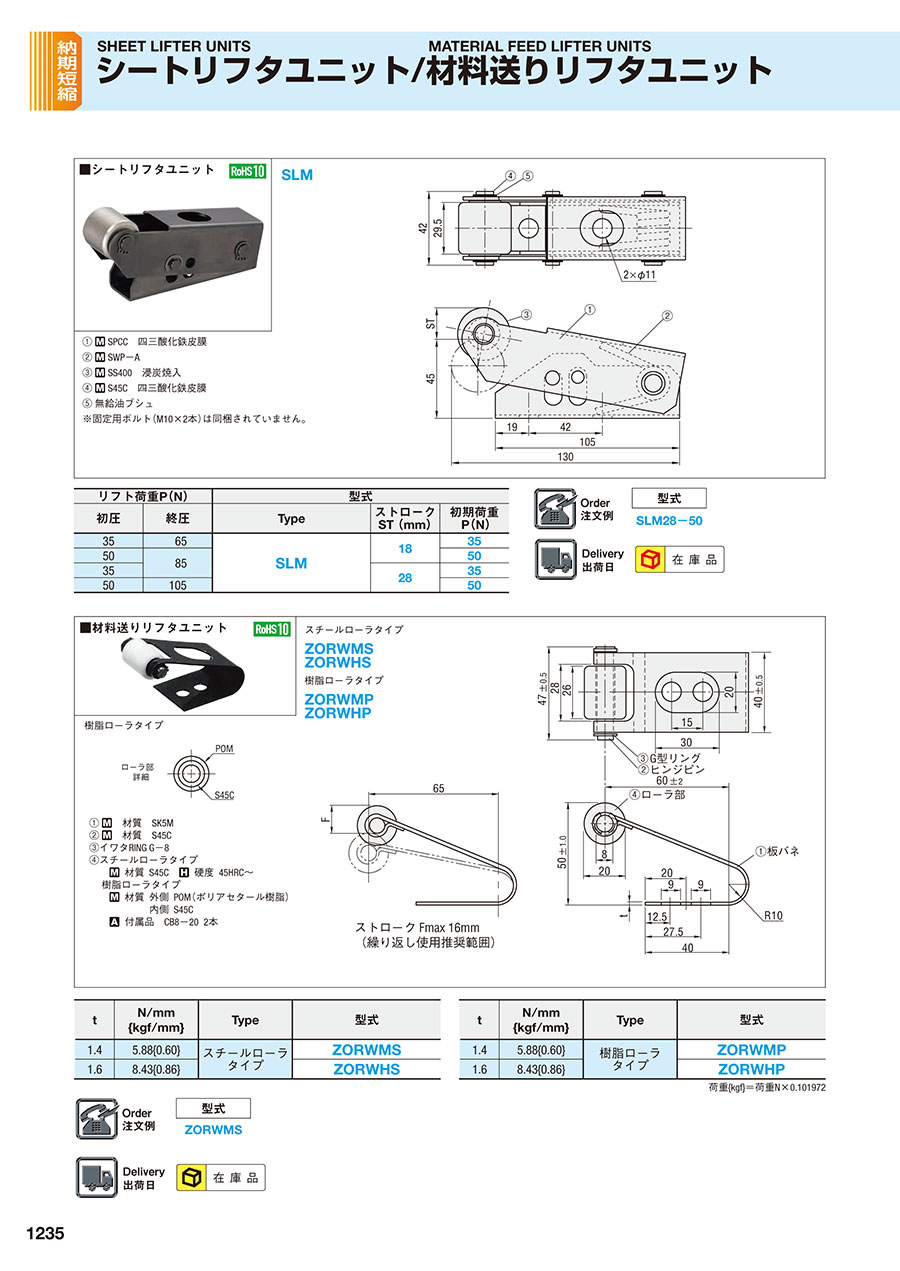

カタログ
材料送りユニットのレビュー
プレス金型
4
4.02019/07/01
ローラーが樹脂と鉄で選べるのがよい。板バネの固さも選べると更に良い。
3人が参考にしています。
プレス金型に使用
4
4.02022/07/04
材料を送るのに使用します。
取り付けるのに M8TAPを2ヶ所の加工で済むので非常に良いです。
0人が参考にしています。
製品の切出し試作に使用
5
5.02022/04/20
ストックした製品の切出し試作用に使用しました。
種類が選べてよかったです。
思った通りの強さで使うことが出来た。
0人が参考にしています。
金型部品
5
5.02021/12/17
規格品として在庫が豊富にあり翌日には手元に届いて、なおかつ価格も安いほうです。コスパがいいので、よく利用させていただいて...もっと読む
0人が参考にしています。
