材料ガイドローラ -無給油ブシュタイプ-
- 軸受仕様
- 無給油ブシュタイプ
- ガイド方式
- ガイドローラ単体
未確定：候補が3型番あります。
商品情報
外形図・製品仕様
| ① | ローラ |
| 材質 S45C | |
| 硬度 HV500以上 | |
| ② | CRS（スプールリテーナ） |
| ③ | 六角穴付ボルト |
| ④ | 無給油ブシュ（LFタイプ） |
| ⑤ | 無給油ブシュ（ワッシャ） |
| ⑥ | C形止め輸 |
| ⑦ | スプリングワッシャ |
| ⑧ | 取付プレート |
| 材質 SS400 |
| EGDRT | ||
| 付属品 | スプリングワッシャ | |
| D30CBW10 1本 | ||
| D55CBW16 1本 |
規格表
■単体
| T | H | L | ℓ | d | F | S | D1 | M | 型式 | W | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Type | D | ||||||||||
| 48 | 40 | 51 | 5 | 16 | 19 | 15 | 24 | 10 | EGDRT | 30 | 38 |
| 54 | 75 | 59.5 | 8 | 25 | 30.5 | 26 | 36 | 16 | 55 | 38 | |
| 86 | 91.5 | 24 | 70 | ||||||||
注文例
| 型式 | - | W | |
| EGDRT30 | - | 38 |
出荷日
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
6,630円 ( 7,293円 ) | 在庫品1日目当日出荷可能 |
8,530円 ( 9,383円 ) | 在庫品1日目当日出荷可能 |
9,830円 ( 10,813円 ) | 在庫品1日目当日出荷可能 |

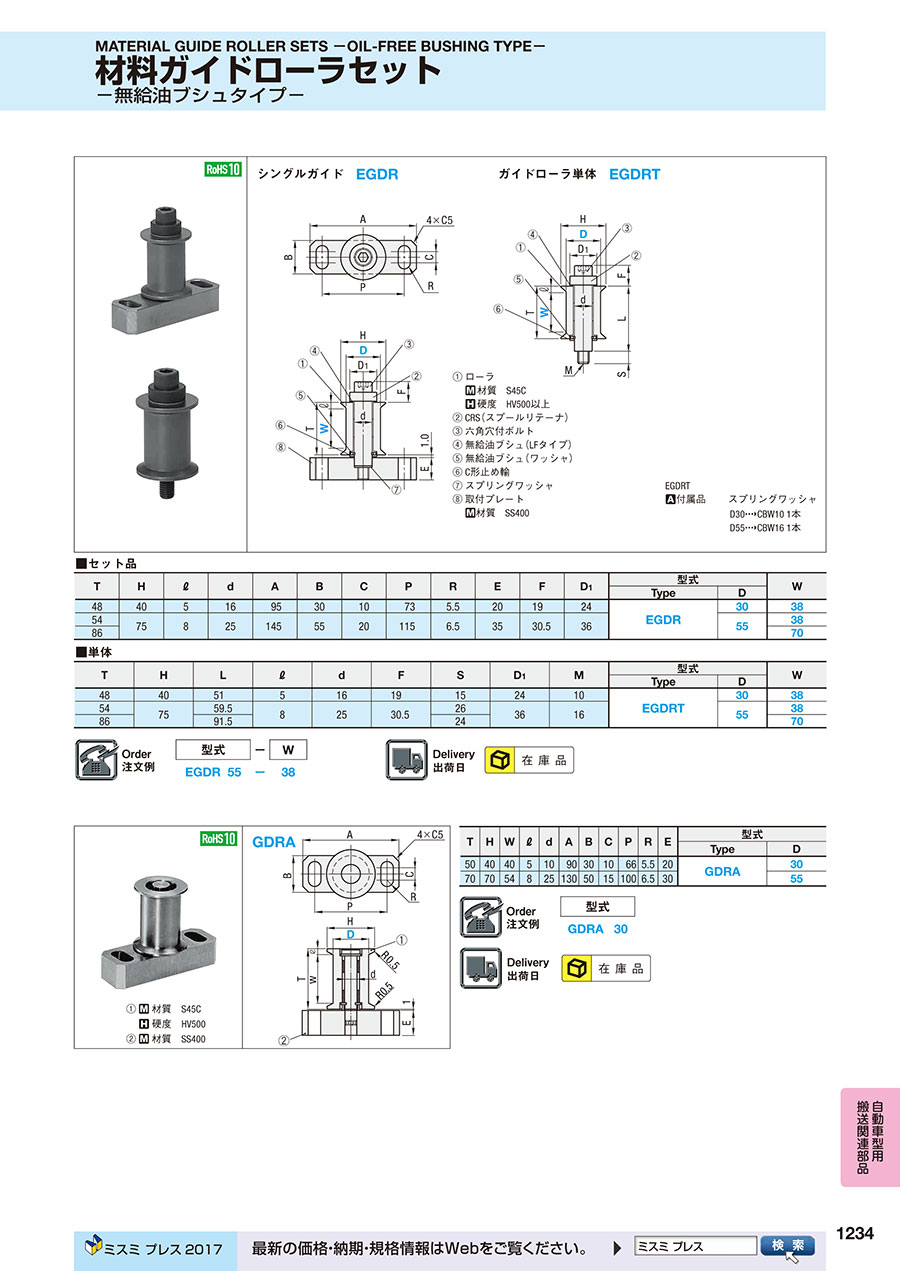

カタログ
