    先行押えピンセット　-エア式-

    先行押えピンセット　-エア式-

    無料3D-CADライブラリー申し込み受付中

    未確定：候補が14型番あります。
    数量：

    商品情報

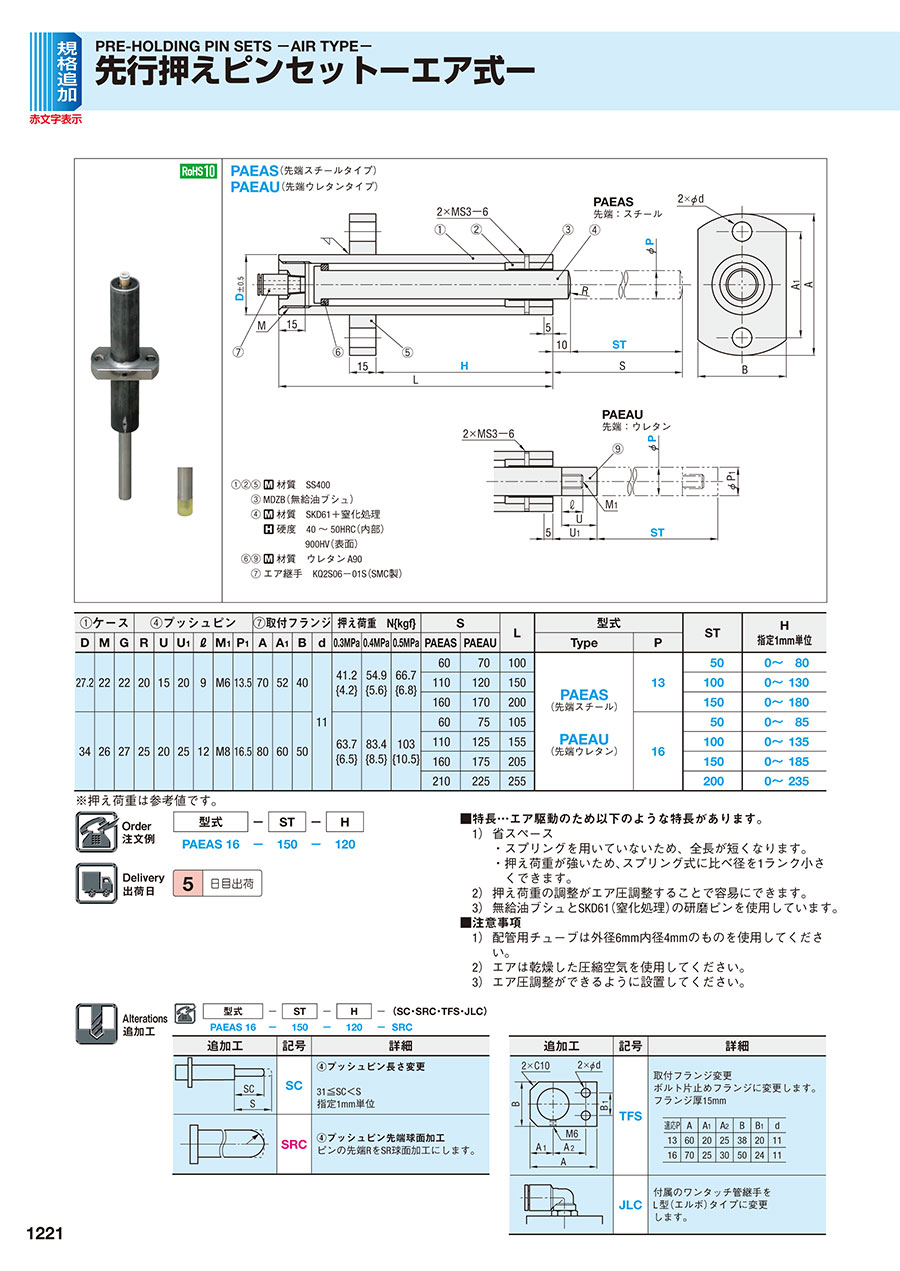

    外形図・製品仕様

    先行押えピンセット　-エア式-
    ①②⑤材質   SS400
    ③MDZB（無給油ブシュ）
    ④材質SKD61+窒化処理
     硬度40 ～ 50HRC（内部）
      900HV（表面）
    ⑥⑨材質   ウレタン A90
    ⑦エア継手   KQ2S06-01S（SMC製）

    規格表

    ①ケース④プッシュピン⑦取付フランジ押え荷重 N{kgf}SL型式STH
    指定1mm単位

    先行押えピンセット -エア式-

    DMGRUU1ℓM1P1AA1Bd0.3MPa0.4MPa0.5MPaPAEASPAEAUTypeP
    27.222222015209M613.57052401141.2
    {4.2}    		54.9
    {5.6}    		66.7
    {6.8}    		6070100PAEAS
    （先端スチール）

    PAEAU
    （先端ウレタン）

    先行押えピンセット -エア式-

    		13500～80
    1101201501000～130
    1601702001500～180
    34262725202512M816.580605063.7
    {6.5}    		83.4
    {8.5}    		103
    {10.5}    		607510516500～85
    1101251551000～135
    1601752051500～185
    2102252552000～235

    ※押え荷重は参考値です。

    注文例

    先行押えピンセット　-エア式-

    出荷日

    先行押えピンセット　-エア式-

    追加工

    先行押えピンセット　-エア式-

    関連情報

    ■特長…エア駆動のため以下のような特長があります。
     1）省スペース
      ・スプリングを用いていないため、全長が短くなります。
      ・ 押え荷重が強いため、スプリング式に比べ径を1ランク小さくできます。
     2）押え荷重の調整がエア圧調整することで容易にできます。
     3）無給油ブシュとSKD61（窒化処理）の研磨ピンを使用しています。
    ■注意事項
     1）配管用チューブは外径6mm内径4mmのものを使用してください。
     2）エアは乾燥した圧縮空気を使用してください。
     3）エア圧調整ができるように設置してください。

    型番リスト

    表示件数
  • 1
    • 型番
    PAEAS13-50-[0-80/1]
    PAEAS13-100-[0-130/1]
    PAEAS13-150-[0-180/1]
    PAEAS16-50-[0-85/1]
    PAEAS16-100-[0-135/1]
    PAEAS16-150-[0-185/1]
    PAEAS16-200-[0-235/1]
    PAEAU13-50-[0-80/1]
    PAEAU13-100-[0-130/1]
    PAEAU13-150-[0-180/1]
    PAEAU16-50-[0-85/1]
    PAEAU16-100-[0-135/1]
    PAEAU16-150-[0-185/1]
    PAEAU16-200-[0-235/1]

    先端

    P(先端径)

    (mm)

    ST(ストローク)

    (mm)

    H

    (mm)

    		RoHS?最小発注数量
    先端スチール
    13
    50
    0 ～ 80
    10
    1個
    先端スチール
    13
    100
    0 ～ 130
    10
    1個
    先端スチール
    13
    150
    0 ～ 180
    10
    1個
    先端スチール
    16
    50
    0 ～ 85
    10
    1個
    先端スチール
    16
    100
    0 ～ 135
    10
    1個
    先端スチール
    16
    150
    0 ～ 185
    10
    1個
    先端スチール
    16
    200
    0 ～ 235
    10
    1個
    先端ウレタン
    13
    50
    0 ～ 80
    10
    1個
    先端ウレタン
    13
    100
    0 ～ 130
    10
    1個
    先端ウレタン
    13
    150
    0 ～ 180
    10
    1個
    先端ウレタン
    16
    50
    0 ～ 85
    10
    1個
    先端ウレタン
    16
    100
    0 ～ 135
    10
    1個
    先端ウレタン
    16
    150
    0 ～ 185
    10
    1個
    先端ウレタン
    16
    200
    0 ～ 235
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    -
    ( - )
    5日目
    -
    ( - )
    5日目
    -
    ( - )
    5日目
    -
    ( - )
    5日目
    -
    ( - )
    5日目
    -
    ( - )
    5日目
    -
    ( - )
    5日目
    -
    ( - )
    5日目
    -
    ( - )
    5日目
    -
    ( - )
    5日目
    -
    ( - )
    5日目
    -
    ( - )
    5日目
    -
    ( - )
    5日目
    -
    ( - )
    5日目
  • 1

    • 詳細情報

    基本情報

    エア式の先行押えピンセットです。先端スチールタイプ、先端ウレタンタイプの選択が可能です。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
