プレス金型部品技術窓口
先行押えピンセット -定尺タイプ-
- 通常単価(税別)
- -
- 税込単価
- -
定尺タイプの先行押えピンセットです。先端スチールタイプ、先端ウレタンタイプの選...
詳細情報を確認する未確定：候補が6型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

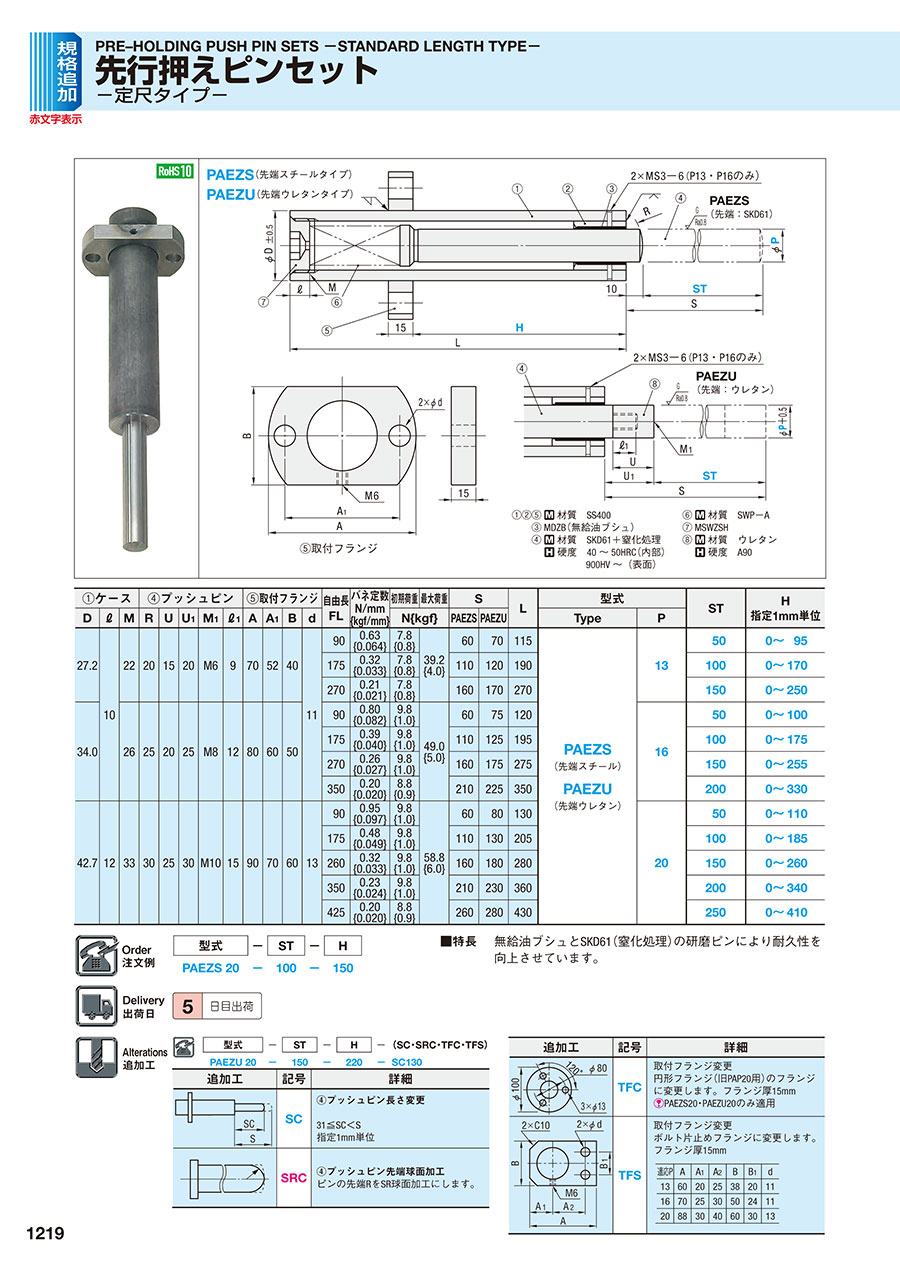

外形図・製品仕様
| ①②⑤ | 材質 | SS400 | ⑥ | 材質 | SWP-A | |
| ③ | MDZB（無給油ブシュ） | ⑦ | MSWZSH | |||
| ④ | 材質 | SKD61+窒化処理 | ⑧ | 材質 | ウレタン | |
| 硬度 | 40 ～ 50HRC（内部） | 硬度 | A90 | |||
| 900HV ～（表面） | ||||||
規格表
| ①ケース | ④プッシュピン | ⑤取付フランジ | 自由長 FL | バネ定数 N/mm {kgf/mm} | 初期荷重 | 最大荷重 | S | L | 型式 | ST | H 指定1mm単位
| |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| D | ℓ | M | R | U | U1 | M1 | ℓ1 | A | A1 | B | d | N{kgf} | PAEZS | PAEZU | Type | P | ||||||
| 27.2 | 10 | 22 | 20 | 15 | 20 | M6 | 9 | 70 | 52 | 40 | 11 | 90 | 0.63 {0.064} | 7.8 {0.8} | 39.2 {4.0} | 60 | 70 | 115 | PAEZS （先端スチール） PAEZU （先端ウレタン）
| 13 | 50 | 0～95 |
| 175 | 0.32 {0.033} | 7.8 {0.8} | 110 | 120 | 190 | 100 | 0～170 | |||||||||||||||
| 270 | 0.21 {0.021} | 7.8 {0.8} | 160 | 170 | 270 | 150 | 0～250 | |||||||||||||||
| 34.0 | 26 | 25 | 20 | 25 | M8 | 12 | 80 | 60 | 50 | 90 | 0.80 {0.082} | 9.8 {1.0} | 49.0 {5.0} | 60 | 75 | 120 | 16 | 50 | 0～100 | |||
| 175 | 0.39 {0.040} | 9.8 {1.0} | 110 | 125 | 195 | 100 | 0～175 | |||||||||||||||
| 270 | 0.26 {0.027} | 9.8 {1.0} | 160 | 175 | 275 | 150 | 0～255 | |||||||||||||||
| 350 | 0.20 {0.020} | 8.8 {0.9} | 210 | 225 | 350 | 200 | 0～330 | |||||||||||||||
| 42.7 | 12 | 33 | 30 | 25 | 30 | M10 | 15 | 90 | 70 | 60 | 13 | 90 | 0.95 {0.097} | 9.8 {1.0} | 58.8 {6.0} | 60 | 80 | 130 | 20 | 50 | 0～110 | |
| 175 | 0.48 {0.049} | 9.8 {1.0} | 110 | 130 | 205 | 100 | 0～185 | |||||||||||||||
| 260 | 0.32 {0.033} | 9.8 {1.0} | 160 | 180 | 280 | 150 | 0～260 | |||||||||||||||
| 350 | 0.23 {0.024} | 9.8 {1.0} | 210 | 230 | 360 | 200 | 0～340 | |||||||||||||||
| 425 | 0.20 {0.020} | 8.8 {0.9} | 260 | 280 | 430 | 250 | 0～410 | |||||||||||||||
注文例
出荷日
追加工
関連情報
■特長 無給油ブシュとSKD61（窒化処理）の研磨ピンにより耐久性を向上させています。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
カタログ
先行押えピンセット -定尺タイプ-のレビュー
金型
1
1.02021/01/14
なんで昔からピンだけ別で買えないんだ。
長さを変えたい時に一式買い直しで、金掛るし納期も遅いし。ピンだけ別で変えるように...もっと読む
ミスミからのコメント
この度は貴重なご意見を頂きまして誠にありがとうございます。 ピンのみのご購入は現在特注にて対応させて頂ております。 都度お見積りにはなりますが、ご用命の際は以下メールアドレスまでお問い合わせお願い致します。 図面見積顧客対応用 ：toku@misumi.co.jp 部品単位でのご購入については今後検討致します。
2人が参考にしています。
