先行押えピン用コイルスプリング
- 数量スライド割引
- 価格改定
- 当日出荷可能
- 通常単価(税別)
- 700円～2,330円
- 税込単価
- 770円～2,563円
先行押えピン用コイルスプリングです。先端スチールタイプ、先端ウレタンタイプに使...
詳細情報を確認する未確定：候補が25型番あります。
商品情報
外形図・製品仕様
規格表
| バネ定数K N/mm｛kgf/mm｝ | 最 大 | 有 効 最小長 fe＝FL-fmax | 外径 d1 | 内径 d2 | 線径 | 型式 | ||
|---|---|---|---|---|---|---|---|---|
| たわみ fmax | 荷重 N｛kgf｝ | |||||||
| Type No.- | FL | |||||||
| 0.63 {0.064} | 63 | 39.2 {4} | 27 | 17 | 14.2 | 1.4 | PAWP13- | 90 |
| 0.45 {0.046} | 87.5 | 37.5 | 125 | |||||
| 0.37 {0.038} | 105 | 45 | 150 | |||||
| 0.32 {0.033} | 122.5 | 52.5 | 175 | |||||
| 0.27 {0.028} | 140 | 60 | 200 | |||||
| 0.23 {0.023} | 175 | 75 | 250 | |||||
| 0.80 {0.082} | 63 | 49.0 {5} | 27 | 20 | 17 | 1.6 | PAWP16- | 90 |
| 0.55 {0.056} | 87.5 | 37.5 | 125 | |||||
| 0.47 {0.048} | 105 | 45 | 150 | |||||
| 0.39 {0.040} | 122.5 | 52.5 | 175 | |||||
| 0.34 {0.035} | 140 | 60 | 200 | |||||
| 0.28 {0.029} | 175 | 75 | 250 | |||||
| 0.24 {0.024} | 210 | 90 | 300 | |||||
| 0.20 {0.02} | 245 | 105 | 350 | |||||
| 0.95 {0.097} | 63 | 58.8 {6} | 27 | 25.6 | 22 | 1.8 | PAWP20- | 90 |
| 0.57 {0.058} | 105 | 45 | 2.0 | 150 | ||||
| 0.48 {0.049} | 123 | 53 | 1.8 | 175 | ||||
| 0.42 {0.043} | 140 | 60 | 2.0 | 200 | ||||
| 0.33 {0.034} | 175 | 75 | 26 | 250 | ||||
| 0.28 {0.029} | 210 | 90 | 300 | |||||
| 0.24 {0.024} | 245 | 105 | 350 | |||||
| 0.21 {0.021} | 280 | 120 | 400 | |||||
| 0.20 {0.020} | 298 | 128 | 425 | |||||
| 0.19 {0.019} | 315 | 135 | 450 | |||||
| 0.17 {0.017} | 350 | 150 | 500 | |||||
・荷重｛kgf｝＝荷重N×0.101972
注文例
出荷日
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
700円 ( 770円 ) | 在庫品1日目当日出荷可能 |
740円 ( 814円 ) | 在庫品1日目当日出荷可能 |
830円 ( 913円 ) | 在庫品1日目当日出荷可能 |
920円 ( 1,012円 ) | 在庫品1日目当日出荷可能 |
1,000円 ( 1,100円 ) | 在庫品1日目当日出荷可能 |
1,180円 ( 1,298円 ) | 在庫品1日目当日出荷可能 |
870円 ( 957円 ) | 在庫品1日目当日出荷可能 |
920円 ( 1,012円 ) | 在庫品1日目当日出荷可能 |
1,000円 ( 1,100円 ) | 在庫品1日目当日出荷可能 |
1,080円 ( 1,188円 ) | 在庫品1日目当日出荷可能 |
1,180円 ( 1,298円 ) | 在庫品1日目当日出荷可能 |
1,330円 ( 1,463円 ) | 在庫品1日目当日出荷可能 |
1,510円 ( 1,661円 ) | 在庫品1日目当日出荷可能 |
1,740円 ( 1,914円 ) | 在庫品1日目当日出荷可能 |
830円 ( 913円 ) | 在庫品1日目当日出荷可能 |
1,160円 ( 1,276円 ) | 在庫品1日目当日出荷可能 |
1,230円 ( 1,353円 ) | 在庫品1日目当日出荷可能 |
1,320円 ( 1,452円 ) | 在庫品1日目当日出荷可能 |
1,480円 ( 1,628円 ) | 在庫品1日目当日出荷可能 |
1,660円 ( 1,826円 ) | 在庫品1日目当日出荷可能 |
1,820円 ( 2,002円 ) | 在庫品1日目当日出荷可能 |
2,000円 ( 2,200円 ) | 在庫品1日目当日出荷可能 |
2,070円 ( 2,277円 ) | 在庫品1日目当日出荷可能 |
2,160円 ( 2,376円 ) | 在庫品1日目当日出荷可能 |
2,330円 ( 2,563円 ) | 在庫品1日目当日出荷可能 |

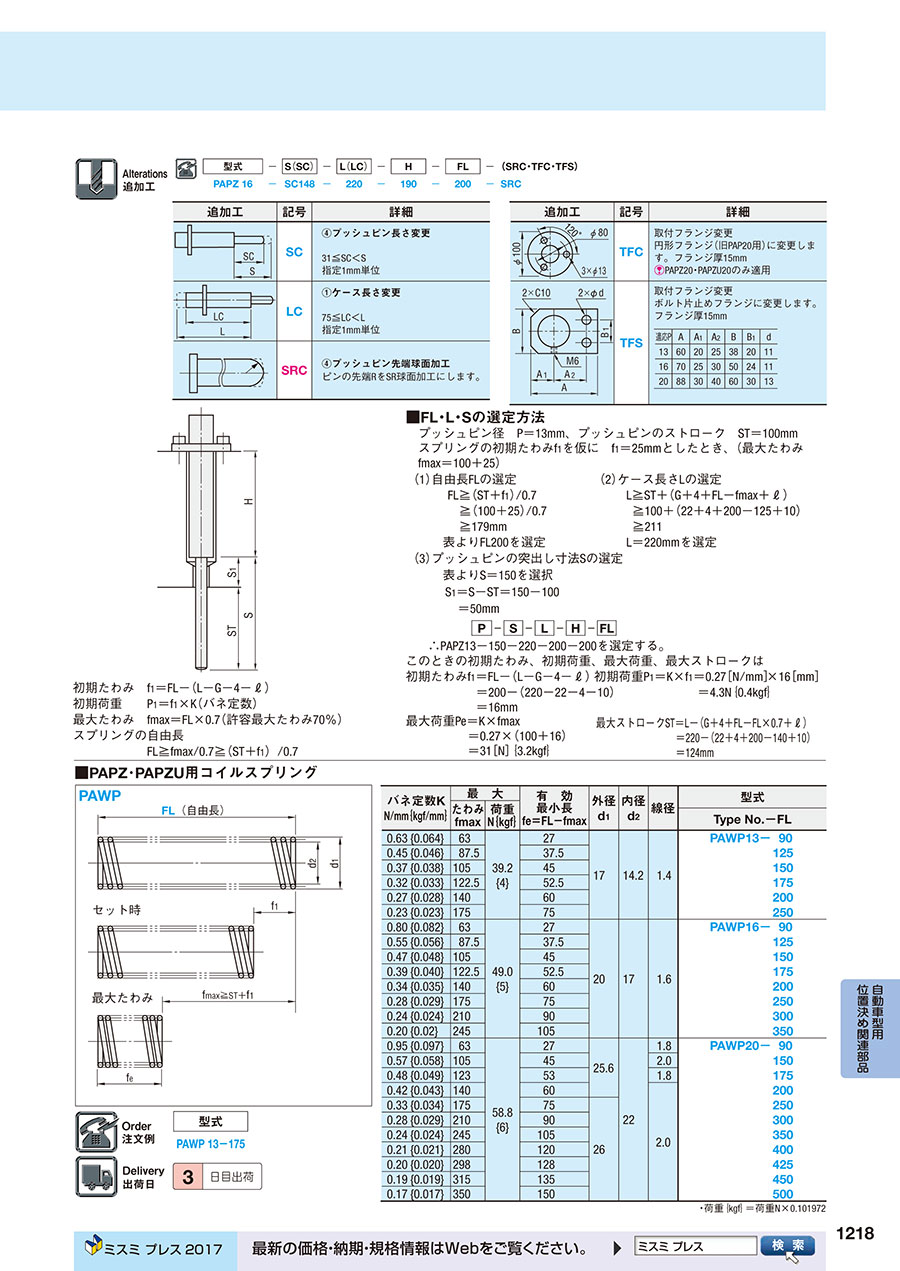

カタログ
先行押えピン用コイルスプリングのレビュー
製品押さえ用ピンとして
5
5.02021/11/08
製品パネルの浮き上がり防止ピンの圧力源として使用しています。
パネルに傷がつきにくい設定に出来るので重宝しています。
