ミスミ

ロケーションピン　段付　LPL

カタログ |P.1215

通常単価(税別): 506円～932円

税込単価: 557円～1,025円

通常出荷日：在庫品1日目～3日目一部当日出荷可能

段付きタイプのロケーションピンです。材質は機械構造用炭素鋼です。

55.0

よく一緒に見られています

ミスミ

ロケーションピン　ストレート　DLPA

通常価格(税別)： 368円 (税込価格：405円)

通常出荷日：在庫品1日目

よく一緒に見られています

ミスミ

ロケーションピン　テーパ付

通常価格(税別)： 403円 (税込価格：443円)

通常出荷日：在庫品1日目

未確定：候補が79型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報

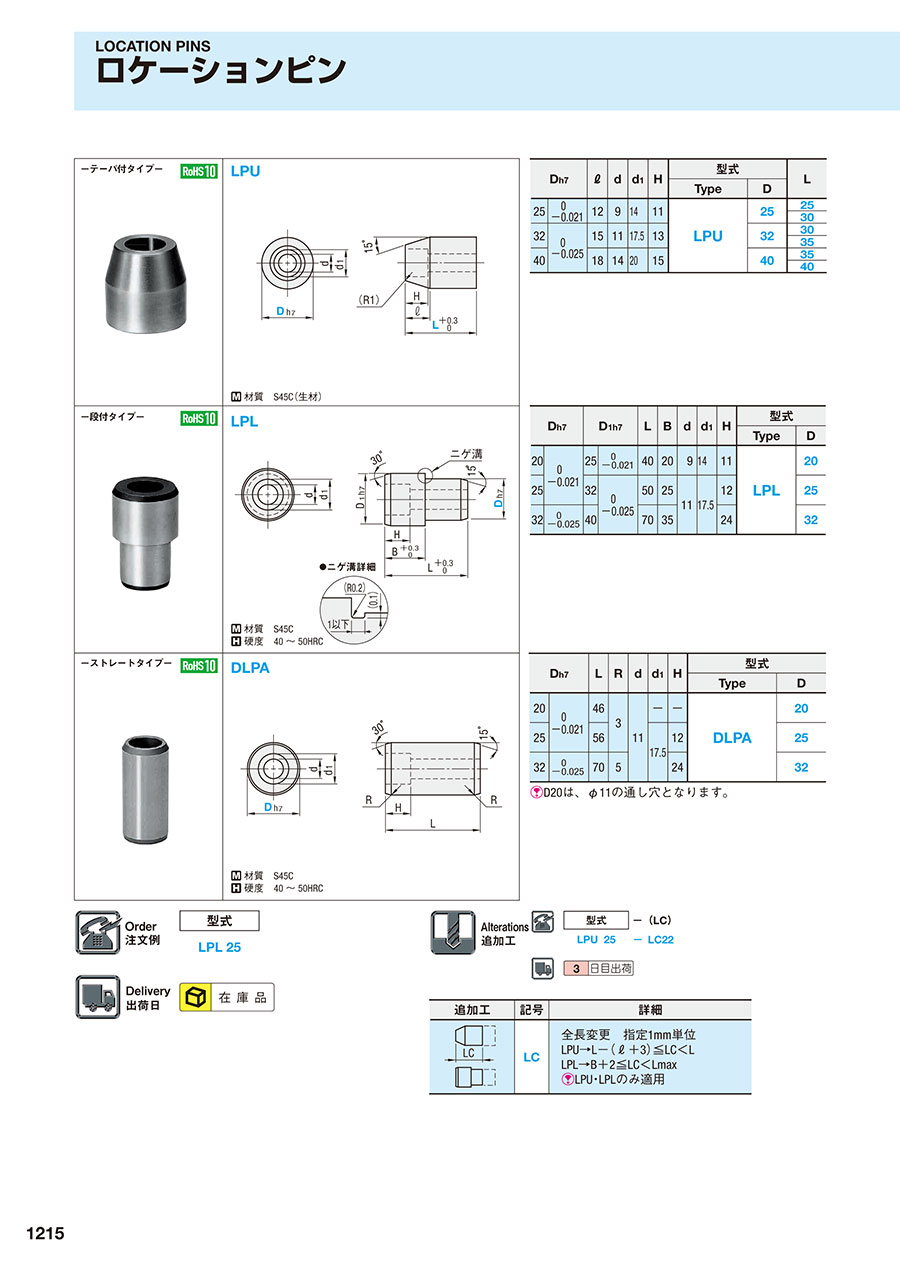

カタログ

商品情報

外形図・製品仕様

材質 S45C
硬度 40～50HRC

規格表

D_h7		D_1h7		L	B	d	d₁	H	型式
D_h7		D_1h7		L	B	d	d₁	H	Type	D
20	0 -0.021	25	0 -0.021	40	20	9	14	11	LPL	20
25	0 -0.021	32	0 -0.025	50	25	11	17.5	12		25
32	0 -0.025	40	0 -0.025	70	35	11	17.5	24		32

注文例

出荷日

追加工


型式	-	（LC）
LPL20	-	LC25

型番リスト

表示件数

型番

D(軸径)

(mm)

L(全長)

(mm)

LC(全長変更)

(mm)

RoHS?

最小発注数量

20	40	-	10	1個
20	-	22	10	1個
20	-	23	10	1個
20	-	24	10	1個
20	-	25	10	1個
20	-	26	10	1個
20	-	27	10	1個
20	-	28	10	1個
20	-	29	10	1個
20	-	30	10	1個
20	-	31	10	1個
20	-	32	10	1個
20	-	33	10	1個
20	-	34	10	1個
20	-	35	10	1個
20	-	36	10	1個
20	-	37	10	1個
20	-	38	10	1個
20	-	39	10	1個
25	50	-	10	1個
25	-	23	10	1個
25	-	24	10	1個
25	-	25	10	1個
25	-	26	10	1個
25	-	27	10	1個
25	-	28	10	1個
25	-	29	10	1個
25	-	30	10	1個
25	-	31	10	1個
25	-	32	10	1個
25	-	33	10	1個
25	-	34	10	1個
25	-	35	10	1個
25	-	36	10	1個
25	-	37	10	1個
25	-	38	10	1個
25	-	39	10	1個
25	-	40	10	1個
25	-	41	10	1個
25	-	42	10	1個
25	-	43	10	1個
25	-	44	10	1個
25	-	45	10	1個
25	-	46	10	1個
25	-	47	10	1個
25	-	48	10	1個
25	-	49	10	1個
32	70	-	10	1個
32	-	39	10	1個
32	-	40	10	1個
32	-	41	10	1個
32	-	42	10	1個
32	-	43	10	1個
32	-	44	10	1個
32	-	45	10	1個
32	-	46	10	1個
32	-	47	10	1個
32	-	48	10	1個
32	-	49	10	1個
32	-	50	10	1個

通常単価(税別) (税込単価)	通常出荷日

506円 ( 557円 )	在庫品1日目当日出荷可能
736円 ( 810円 )	3日目
736円 ( 810円 )	3日目
736円 ( 810円 )	3日目
736円 ( 810円 )	3日目
736円 ( 810円 )	3日目
736円 ( 810円 )	3日目
736円 ( 810円 )	3日目
736円 ( 810円 )	3日目
736円 ( 810円 )	3日目
736円 ( 810円 )	3日目
736円 ( 810円 )	3日目
736円 ( 810円 )	3日目
736円 ( 810円 )	3日目
736円 ( 810円 )	3日目
736円 ( 810円 )	3日目
736円 ( 810円 )	3日目
736円 ( 810円 )	3日目
736円 ( 810円 )	3日目
587円 ( 646円 )	在庫品1日目当日出荷可能
817円 ( 899円 )	3日目
817円 ( 899円 )	3日目
817円 ( 899円 )	3日目
817円 ( 899円 )	3日目
817円 ( 899円 )	3日目
817円 ( 899円 )	3日目
817円 ( 899円 )	3日目
817円 ( 899円 )	3日目
817円 ( 899円 )	3日目
817円 ( 899円 )	3日目
817円 ( 899円 )	3日目
817円 ( 899円 )	3日目
817円 ( 899円 )	3日目
817円 ( 899円 )	3日目
817円 ( 899円 )	3日目
817円 ( 899円 )	3日目
817円 ( 899円 )	3日目
817円 ( 899円 )	3日目
817円 ( 899円 )	3日目
817円 ( 899円 )	3日目
817円 ( 899円 )	3日目
817円 ( 899円 )	3日目
817円 ( 899円 )	3日目
817円 ( 899円 )	3日目
817円 ( 899円 )	3日目
817円 ( 899円 )	3日目
817円 ( 899円 )	3日目
702円 ( 772円 )	在庫品1日目当日出荷可能
932円 ( 1,025円 )	3日目
932円 ( 1,025円 )	3日目
932円 ( 1,025円 )	3日目
932円 ( 1,025円 )	3日目
932円 ( 1,025円 )	3日目
932円 ( 1,025円 )	3日目
932円 ( 1,025円 )	3日目
932円 ( 1,025円 )	3日目
932円 ( 1,025円 )	3日目
932円 ( 1,025円 )	3日目
932円 ( 1,025円 )	3日目
932円 ( 1,025円 )	3日目

基本情報

基本情報

段付きタイプのロケーションピンです。材質は機械構造用炭素鋼です。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
