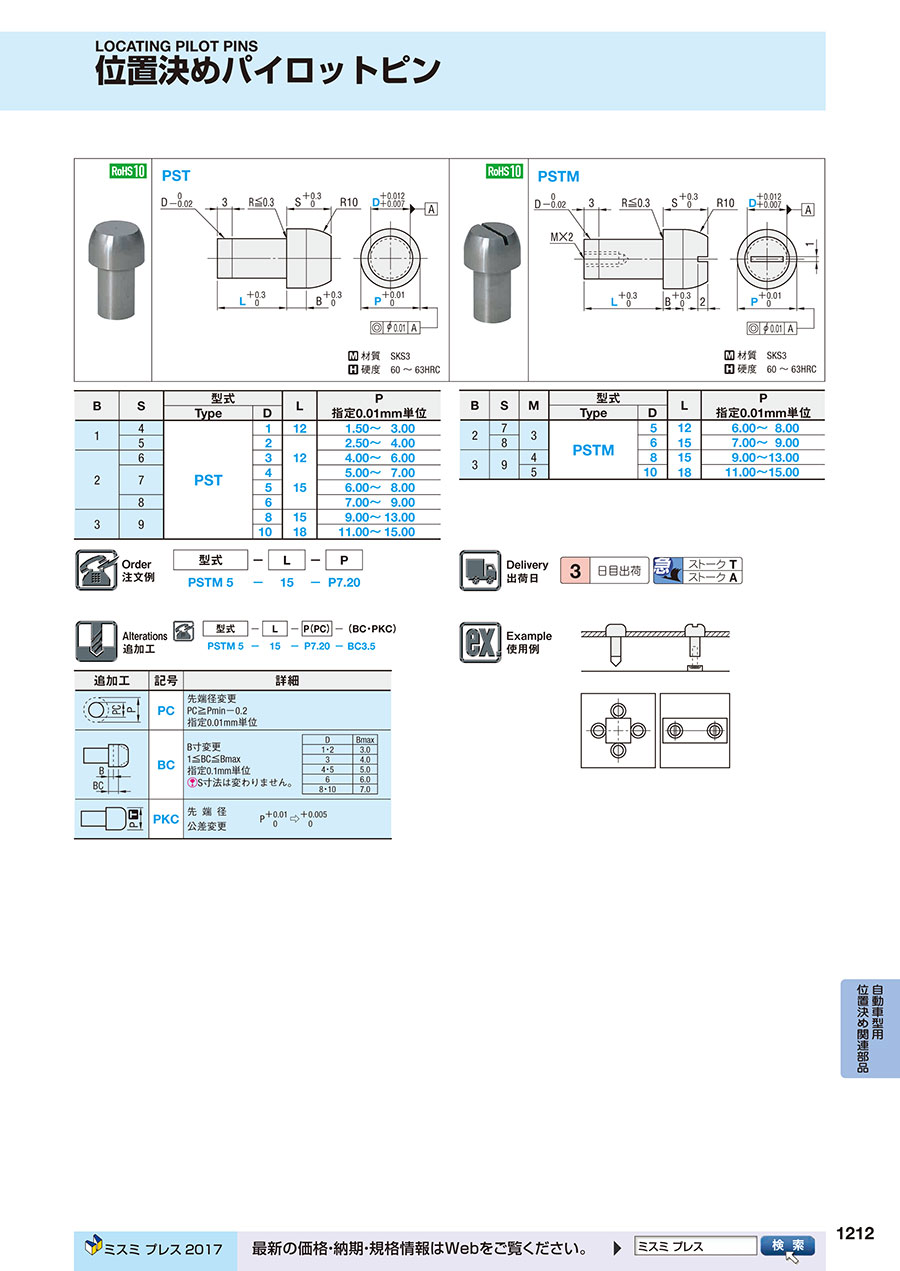

位置決めパイロットピン 先端溝有・タップ付タイプ
- 通常単価(税別)
- -
- 税込単価
- -
位置決めパイロットピンのPSTMタイプです。材質は合金工具鋼です。先端部に溝加...
詳細情報を確認する未確定：候補が8型番あります。
商品情報
外形図・製品仕様
材質 SKS3
硬度 60 ～ 63HRC
規格表
| B | S | M | 型式 | L | P 指定0.01mm単位 | |
|---|---|---|---|---|---|---|
| Type | D | |||||
| 2 | 7 | 3 | PSTM | 5 | 12 | 6.00～8.00 |
| 8 | 6 | 15 | 7.00～9.00 | |||
| 3 | 9 | 4 | 8 | 15 | 9.00～13.00 | |
| 5 | 10 | 18 | 11.00～15.00 | |||
注文例
出荷日
追加工
関連情報
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
カタログ
位置決めパイロットピン 先端溝有・タップ付タイプのレビュー
治具用
5
5.02023/06/30
治具用として問題なく使用できています。設計の段階から選定されていて使い心地も問題ないです。
0人が参考にしています。
ピアス金型に使用
4
4.02021/01/12
ピアス金型のパイロットピンとして使用、下へ潜る心配もなく、加工精度も良いので問題なく使用できました。
0人が参考にしています。
位置決め
4
4.02018/07/16
空けた穴に入るように取り付けて固定しています。
誘い込みの角度がゆるいので少し削って使っています。
0人が参考にしています。
