位置決めパイロットピン インローメネジ止めタイプ
未確定：候補が6型番あります。
商品情報
外形図・製品仕様
材質 SKS3
硬度 60～63HRC
規格表
| Dg6 | M | L | （S） | 型式 | P 指定0.01mm単位 | B 指定0.1mm単位 | ||
|---|---|---|---|---|---|---|---|---|
| Type | D | |||||||
| 5 | -0.004 -0.012 | 3 | 12 | 8 | （P寸・B寸指定） SKSTH | 5 | 8.00～8.99 | 1.0～12.0 |
| 10 | 9.00～10.00 | |||||||
| 6 | 6 | 10.00～10.99 | 1.0～15.0 | |||||
| 12 | 11.00～12.00 | |||||||
| 8 | -0.005 -0.014 | 4 | 15 | 15 | 8 | 12.00～12.99 | ||
| 17 | 13.00～16.00 | |||||||
| 10 | 5 | 10 | 14.00～14.99 | 1.0～20.0 | ||||
| 20 | 15.00～20.00 | |||||||
| 13 | -0.006 -0.017 | 6 | 20 | 13 | 16.00～16.99 | |||
| 25 | 17.00～20.00 | |||||||
| 16 | 8 | 24 | 16 | 18.00～20.00 | ||||
注文例
出荷日
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |

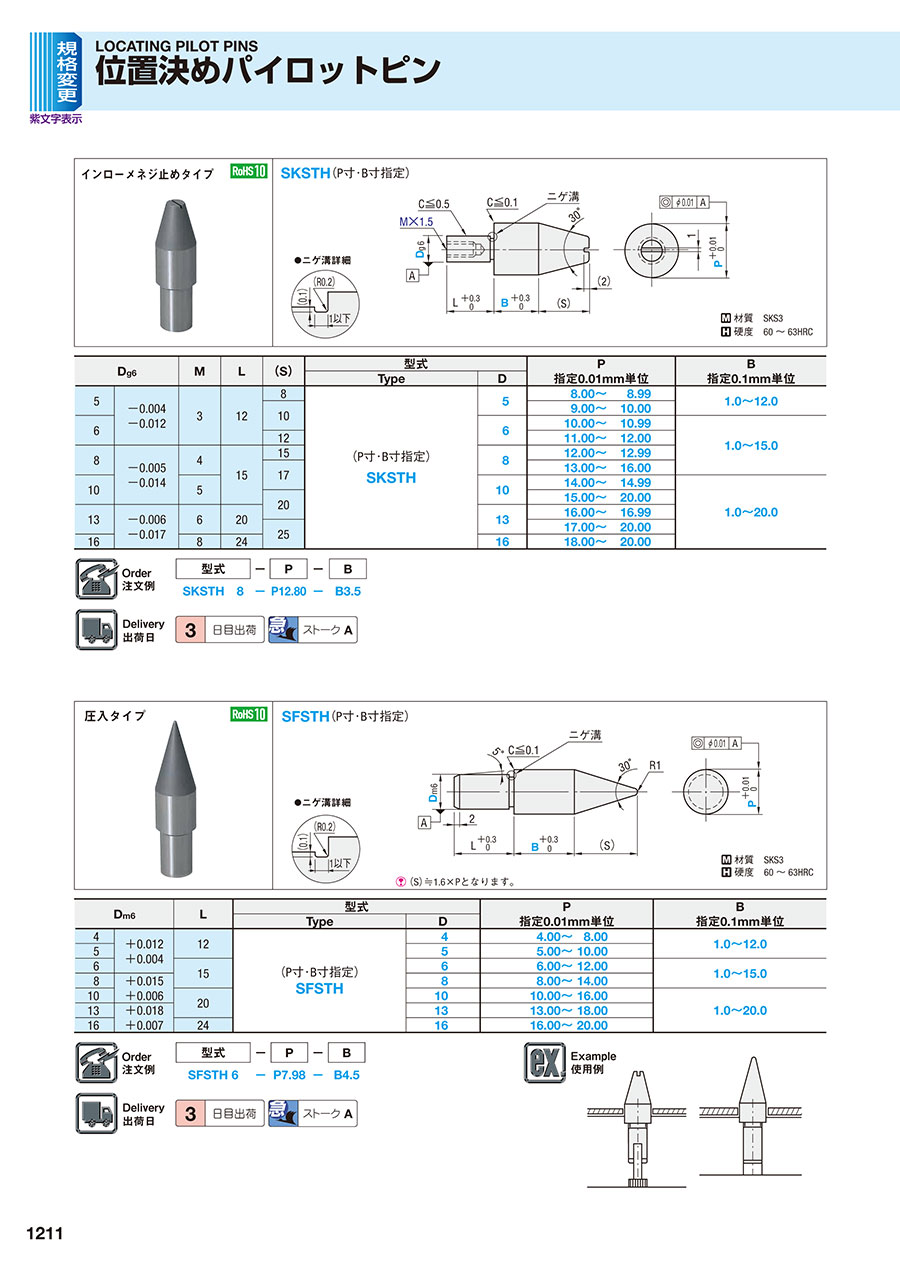

カタログ
位置決めパイロットピン インローメネジ止めタイプのレビュー
ピアス金型に使用
4
4.02021/01/12
ピアス金型の、パイロットピンとして使用致しました。
精度も良く、段付で加工されており、下へ潜る心配もなく使用でき助かって...もっと読む
0人が参考にしています。
ブランク位置決めとして
4
4.02018/08/03
プレス金型のブランクの位置決めとして使用しました。
サイズのラインナップも豊富なので非常に重宝しています。
0人が参考にしています。
金型位置決め
4
4.02018/07/30
精密に作ってあるのでがたつきも無く、決められた位置にぴったり入ります。
0人が参考にしています。
金型製作用
5
5.02018/03/20
順送金型の位置決め用に購入しました。
使用感も問題なく、精度もでており満足しております。
