位置決めパイロットピン インローオネジタイプ
未確定：候補が6型番あります。
商品情報

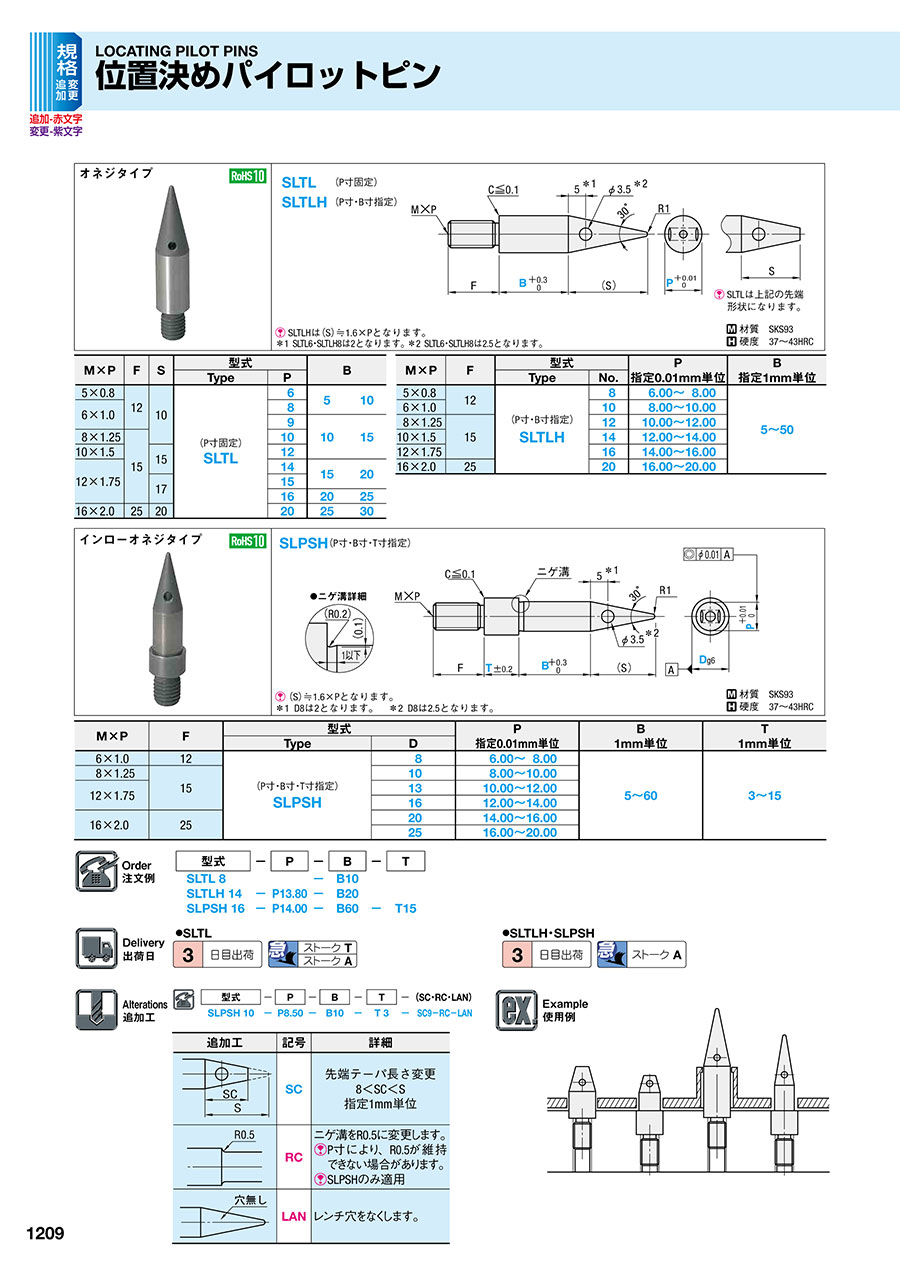

外形図・製品仕様
（S）≒1.6×Pとなります。
※1 D8は2となります。 ※2 D8は2.5となります。
材質 SKS93
硬度 37～43HRC
規格表
| M×P | F | 型式 | P 指定0.01mm単位 | B 1mm単位 | T 1mm単位 | |
|---|---|---|---|---|---|---|
| Type | D | |||||
| 6×1.0 | 12 | （P寸・B寸・T寸指定） SLPSH | 8 | 6.00～8.00 | 5～60 | 3～15 |
| 8×1.25 | 15 | 10 | 8.00～10.00 | |||
| 12×1.75 | 13 | 10.00～12.00 | ||||
| 16 | 12.00～14.00 | |||||
| 16×2.0 | 25 | 20 | 14.00～16.00 | |||
| 25 | 16.00～20.00 | |||||
注文例
出荷日
追加工
