プレス金型部品技術窓口
ネストガイド取付板
- 材質
- SS400
型番

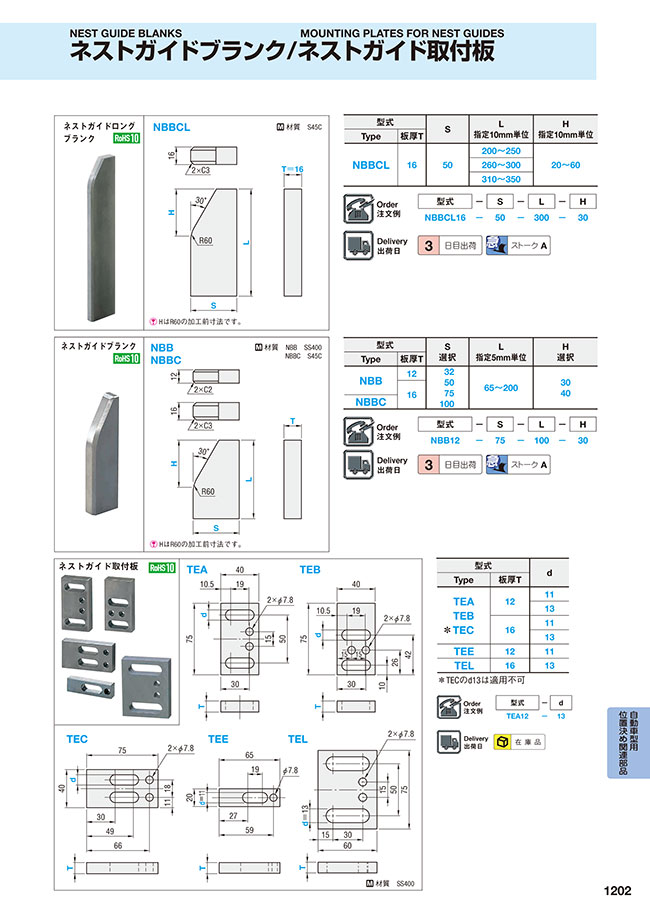

外形図・製品仕様
材質 SS400
規格表
| 型式 | d | |
|---|---|---|
| Type | 板厚T | |
| TEA TEB ※TEC | 12 | 11 |
| 13 | ||
| 16 | 11 | |
| 13 | ||
| TEE | 12 | 11 |
| TEL | 16 | 13 |
※TECのd13は適用不可
注文例
出荷日
絞り込み条件：3 項目の仕様が未選択です
仕様
- ネストガイド取付板Aタイプ
- ネストガイド取付板Bタイプ
- ネストガイド取付板Cタイプ
- ネストガイド取付板Eタイプ
- ネストガイド取付板Lタイプ
板厚T(mm)
- 12
- 16
d(長穴径)(mm)
- 11
- 13
タイプ
- TEA
- TEB
- TEC
- TEE
- TEL
CAD
- 2D
- 3D
出荷日
- すべて
- 当日出荷可能
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,090円 ( 1,199円 ) | 在庫品1日目当日出荷可能 |
1,150円 ( 1,265円 ) | 在庫品1日目当日出荷可能 |
1,210円 ( 1,331円 ) | 在庫品1日目当日出荷可能 |
1,270円 ( 1,397円 ) | 在庫品1日目当日出荷可能 |
1,090円 ( 1,199円 ) | 在庫品1日目当日出荷可能 |
1,150円 ( 1,265円 ) | 在庫品1日目当日出荷可能 |
1,210円 ( 1,331円 ) | 在庫品1日目当日出荷可能 |
1,270円 ( 1,397円 ) | 在庫品1日目当日出荷可能 |
1,090円 ( 1,199円 ) | 在庫品1日目当日出荷可能 |
1,210円 ( 1,331円 ) | 在庫品1日目当日出荷可能 |
1,090円 ( 1,199円 ) | 在庫品1日目当日出荷可能 |
1,650円 ( 1,815円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
ネストガイド取付板です。5タイプから選択可能です。材質は炭素鋼です。
ネストガイド取付板のレビュー
製作品ネスト用のベースとして
4
4.02021/11/08
通常の購入品についているベースと変わりませんので、品質に問題ありません。もう少し安いと助かります。
0人が参考にしています。
既製品のネストで対応出来ない用
1
1.02020/02/14
毎回Ｍ8ザグリ穴をあけるのが面倒。
ASSY品と同じ位置に、
最初からＭ8ザグリ穴がある商品も欲しい。
Ｍ8ザグリ1箇所...もっと読む
0人が参考にしています。
