プレス金型部品技術窓口
ネストガイド（取付板形状指定） - ベーシックタイプ
![ネストガイド（取付板形状指定） - ベーシックタイプ ENSTD-[65-200/5]-[20-40/5]-M10](https://content.misumi-ec.com/image/upload/t_product_main/t_misumi_wm/v1/p/jp/product/series/110100170270/10100170270_20230801115836.jpg)
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
ENSTD-[65-200/5]-[20-40/5]-M10の仕様・寸法情報
chemSHERPA
調査中
商品情報

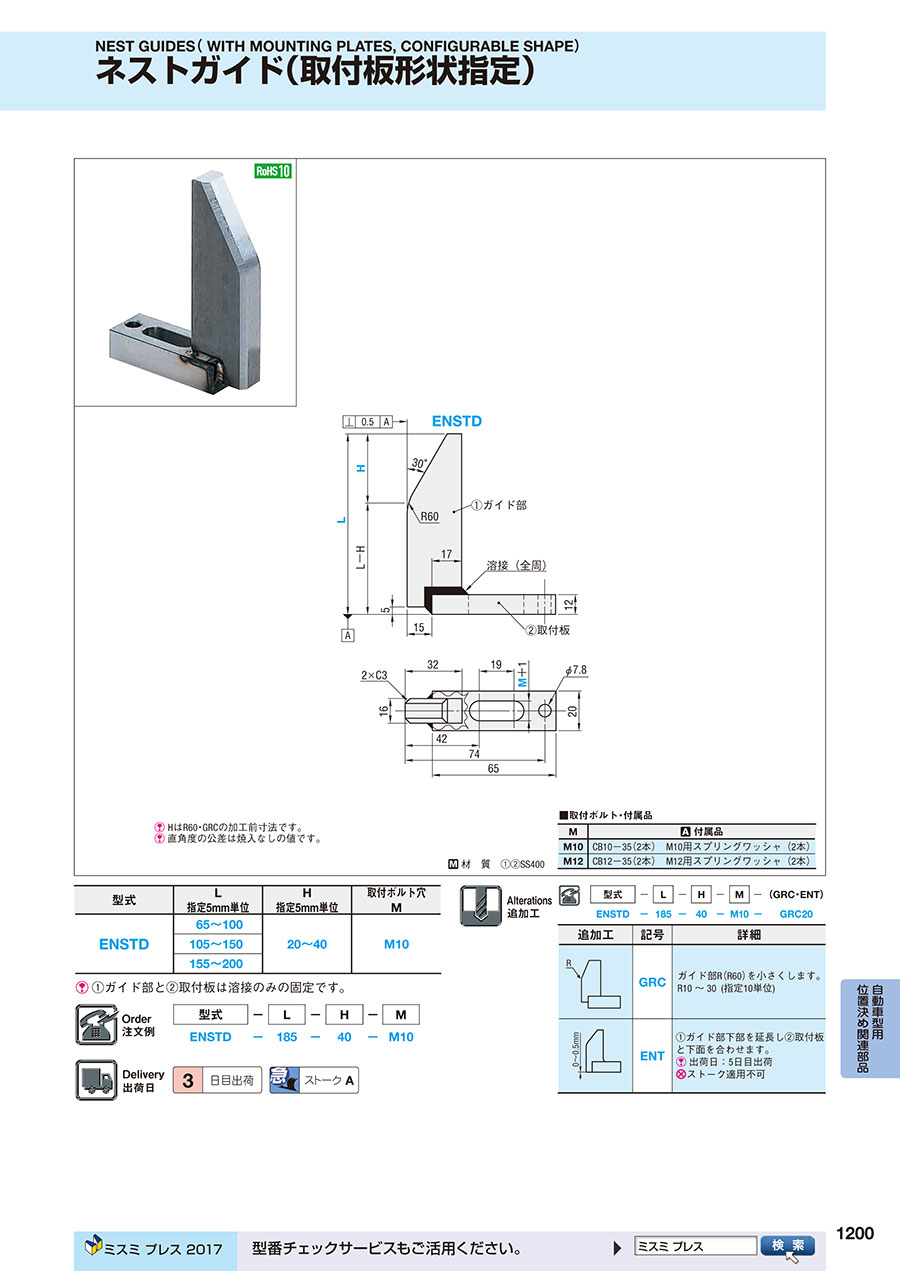

外形図・製品仕様
HはR60・GRCの加工前寸法です。
直角度の公差は焼入なしの値です。
材質 （1）（2）SS400
■取付ボルト・付属品
| M | 付属品 |
|---|---|
| M10 | CB10-35（2本）M10用スプリングワッシャ（2本） |
| M12 | CB12-35（2本）M12用スプリングワッシャ（2本） |
規格表
| 型式 | L 指定5mm単位 | H 指定5mm単位 | 取付ボルト穴 M |
|---|---|---|---|
| ENSTD | 65～100 | 20～40 | M10 |
| 105～150 | |||
| 155～200 |
（1）ガイド部と（2）取付板は溶接のみの固定です。
注文例
出荷日
追加工
カタログ
ネストガイド（取付板形状指定） - ベーシックタイプのレビュー
タンデム金型のガイド
5
5.02021/10/20
タンデムの金型の材料ガイドとして購入しました。
動きもよく、製品がひっかかることなく型に入ります。
0人が参考にしています。
