プレス金型部品技術窓口
ネストガイド-強化タイプ・ベーシックタイプ-
- 通常単価(税別)
- -
- 税込単価
- -
ネストガイドです。強化タイプ、エコノミータイプの選択が可能です。
詳細情報を確認する未確定：候補が6型番あります。
商品情報
外形図・製品仕様
HはR60・GRCの加工前寸法です。
直角度の公差は焼入なしの値です。
■取付ボルト・付属品
| M | 付属品 |
|---|---|
| M10 | CB10-35（2本） M10用スプリングワッシャ（2本） |
| M12 | CB12-35（2本） M12用スプリングワッシャ（2本） |
| タイプ | 取付勝手 | 型式 | 材質 |
|---|---|---|---|
| 強化タイプ | 中央 | NGNA | （1）S45C （2）SS400 |
| 右勝手 | NGNBR | ||
| 左勝手 | NGNBL |
| タイプ | 取付勝手 | 型式 | 材質 |
|---|---|---|---|
| エコノミータイプ | 中央 | ENSTB | （1）SS400 （2）SS400 |
| 右勝手 | ENSTR | ||
| 左勝手 | ENSTL |
規格表
■強化タイプ
| 型式 | L 指定5mm単位 | H 指定5mm単位 | 取付ボルト穴 M |
|---|---|---|---|
| NGNA NGNBR NGNBL | 65～100 | 20～40 | M10 M12 |
| 105～150 | |||
| 155～200 | |||
| 205～250 | |||
| 255～300 | |||
| 305～350 |
■エコノミータイプ
| 型式 | L 指定5mm単位 | H 指定5mm単位 | 取付ボルト穴 M |
|---|---|---|---|
| ENSTB ENSTR ENSTL | 65～100 | 20～40 | M10 M12 |
| 105～150 | |||
| 155～200 |
注文例
出荷日
追加工
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |

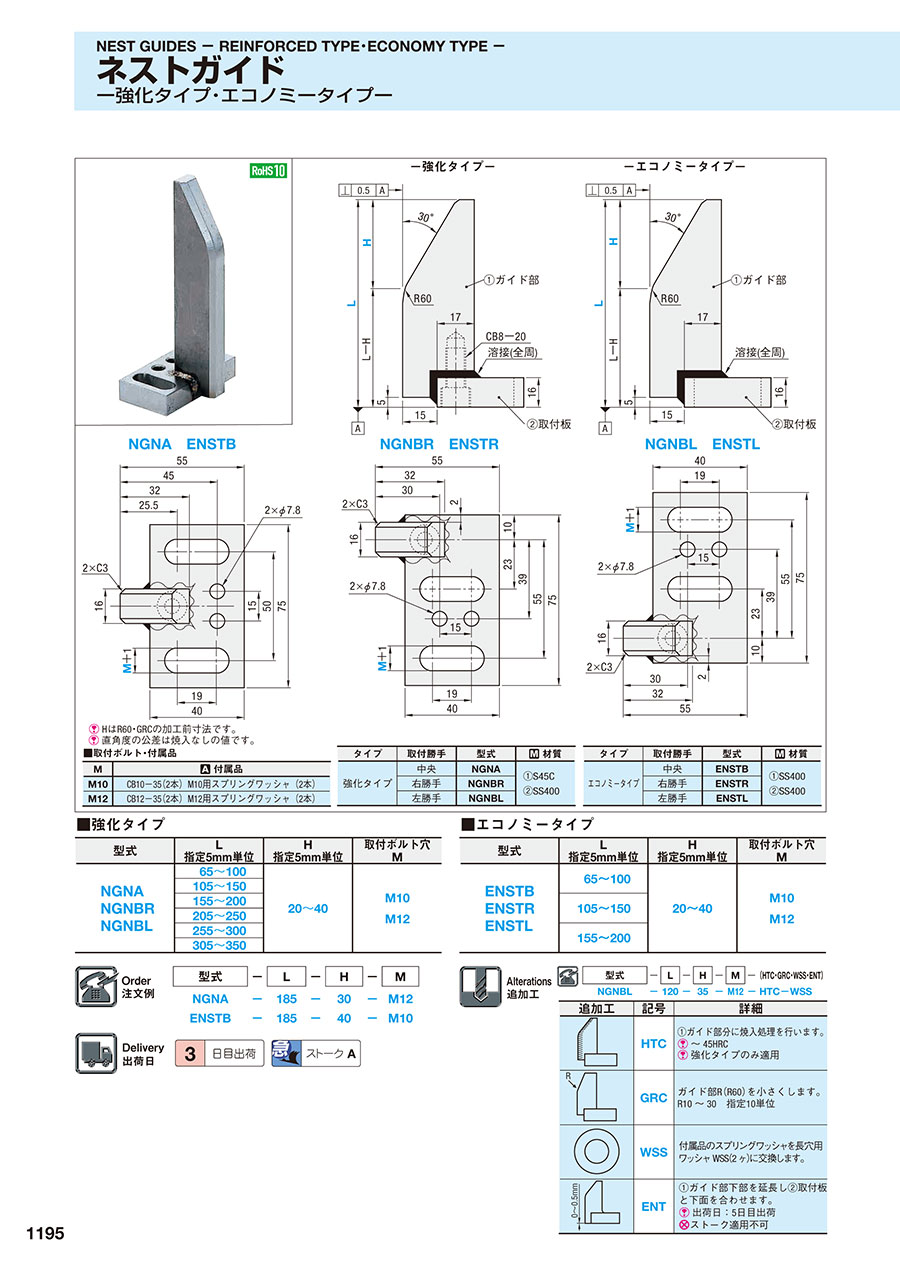

カタログ
ネストガイド-強化タイプ・ベーシックタイプ-のレビュー
プレス金型
5
5.02020/09/08
プレス金型で、材料の位置決めに使用しました。
センター、右寄り、左寄りがあるので、レイアウトしやすい。
0人が参考にしています。
ラフガイドとして
5
5.02019/10/25
ワークのラフガイドとして使用しました。
追加工で焼入れ処理も可能なので、重宝しています。
0人が参考にしています。
