ネストガイド-上型ニガシタイプ-
- 通常単価(税別)
- -
- 税込単価
- -
上型ニガシタイプのネストガイドです。材質は機械構造用炭素鋼です。
詳細情報を確認する未確定：候補が5型番あります。
商品情報

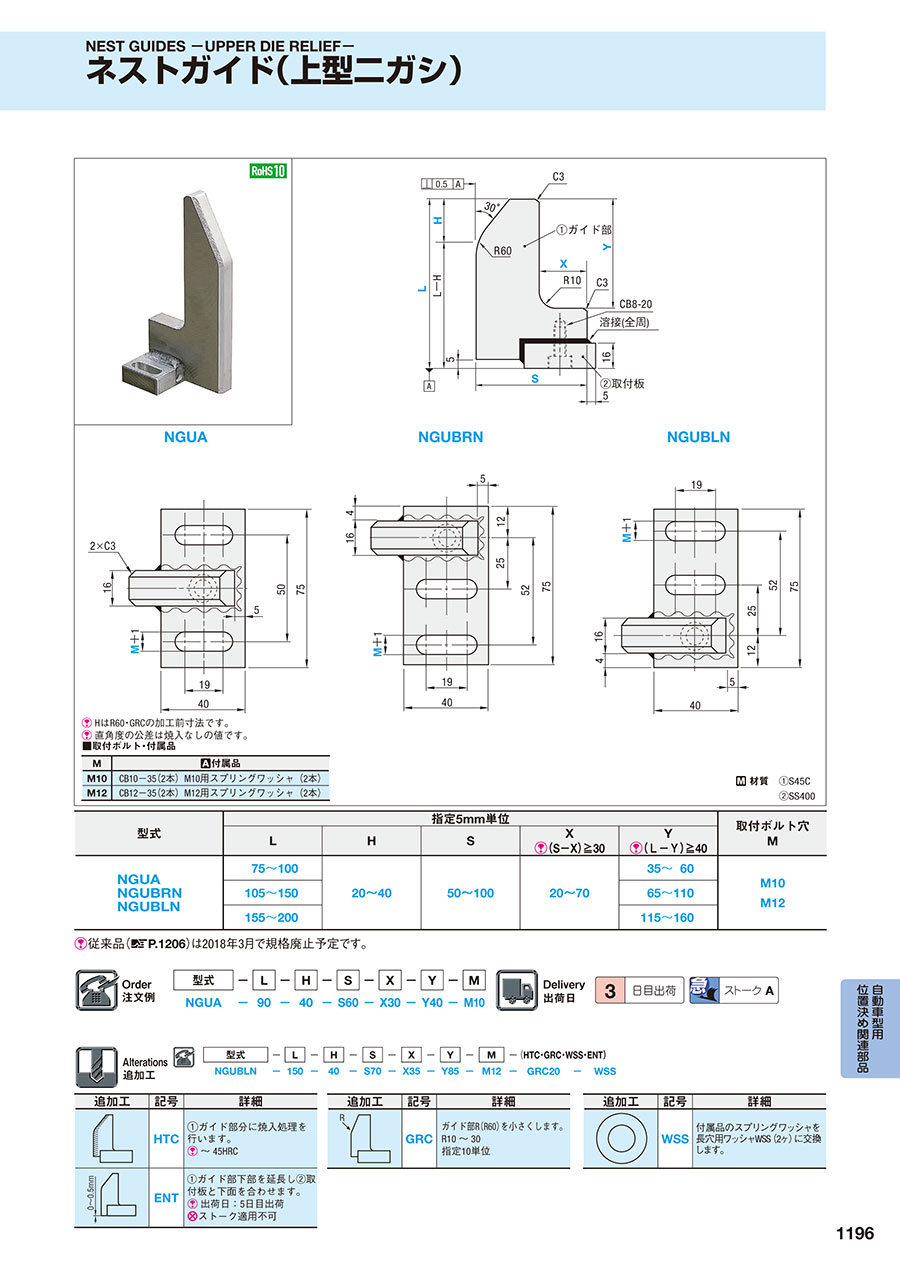

外形図・製品仕様
材質 （1）S45C / （2）SS400
HはR60・GRCの加工前寸法です。
直角度の公差は焼入なしの値です。
■取付ボルト・付属品
| M | 付属品 |
|---|---|
| M10 | CB10-35（2本） M10用スプリングワッシャ（2本） |
| M12 | CB12-35（2本） M12用スプリングワッシャ（2本） |
規格表
| 型式 | 指定5mm単位 | 取付ボルト穴 M | ||||
|---|---|---|---|---|---|---|
| L | H | S | X （S-X）≧30 | Y （L-Y）≧40 | ||
| NGUA NGUBRN NGUBLN | 75～100 | 20～40 | 50～100 | 20～70 | 35～60 | M10 M12 |
| 105～150 | 65～110 | |||||
| 155～200 | 115～160 | |||||
従来品（P.1206）は2018年3月で規格廃止予定です。
注文例
出荷日
追加工
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
カタログ
ネストガイド-上型ニガシタイプ-のレビュー
製品の位置決めに使用しています。
3
3.02022/02/05
上型方向に逃してあるのは非常に便利です。
上型の逃し範囲が限られる場合に使いましたが、ノック穴が設定されていませんでした...もっと読む
0人が参考にしています。
