        加工対象をセットする位置決めのために使用するラフガイドです。

        よく一緒に見られています

        ラフガイド-ネスト台座仕様-

        ミスミ

        ラフガイド-ネスト台座仕様-

        通常出荷日：3 日目

        未確定：候補が15型番あります。
        • 単価(税別)
          -円
        • 合計(税別)
          -円
          (税込価格：-円)
        • 出荷日
          -
          (参考出荷日：-円)
        数量：

        商品情報

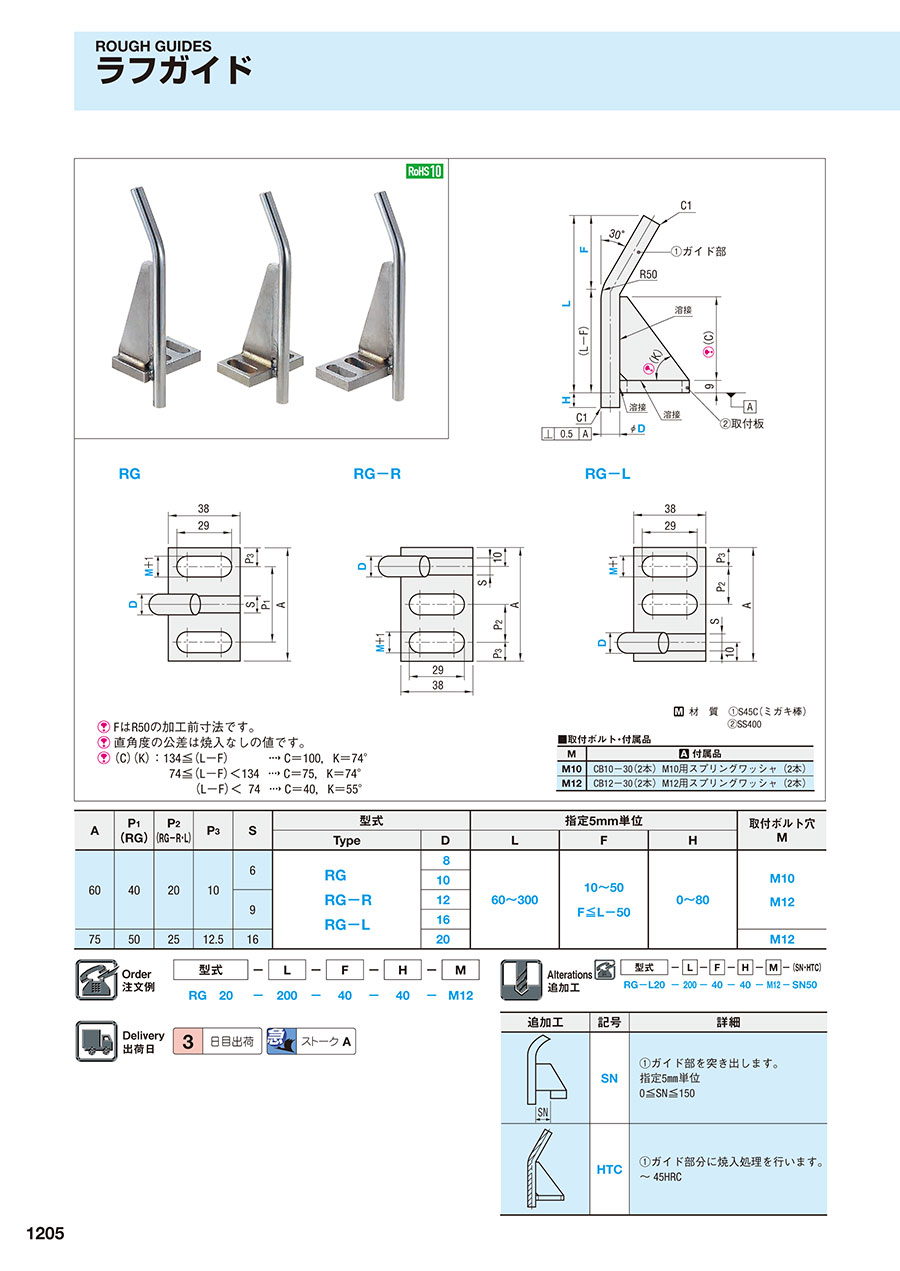

        外形図・製品仕様

        ラフガイド
        ラフガイド

        FはR50の加工前寸法です。
        直角度の公差は焼入なしの値です。
        （C）（K）：
        134≦（L-F）C＝100, K＝74°
        74≦（L-F）＜134C＝75, K＝74°
              （L-F）＜ 74C＝40, K＝55°

        材質
        （1）S45C（ミガキ棒）
        （2）SS400



        ■取付ボルト・付属品

        M付属品
        M10CB10-30（2本）M10用スプリングワッシャ（2本）
        M12CB12-30（2本）M12用スプリングワッシャ（2本）

        規格表

        AP1
        （RG）        		P2
        （RG-R・L）        		P3S型式指定5mm単位取付ボルト穴
        M
        TypeDLFH
        604020106RG
        RG-R
        RG-L        		860～30010～50
        F≦L-50        		0～80M10
        M12
        10
        912
        16
        75502512.51620M12

        注文例

        ラフガイド

        出荷日

        ラフガイド

        追加工

        ラフガイド

        型番リスト

        表示件数
      • 1
        • 型番
        RG8-[60-300/5]-[10-50/5]-[0-80/5]-M[10,12]
        RG10-[60-300/5]-[10-50/5]-[0-80/5]-M[10,12]
        RG12-[60-300/5]-[10-50/5]-[0-80/5]-M[10,12]
        RG16-[60-300/5]-[10-50/5]-[0-80/5]-M[10,12]
        RG20-[60-300/5]-[10-50/5]-[0-80/5]-M12
        RG-L8-[60-300/5]-[10-50/5]-[0-80/5]-M[10,12]
        RG-L10-[60-300/5]-[10-50/5]-[0-80/5]-M[10,12]
        RG-L12-[60-300/5]-[10-50/5]-[0-80/5]-M[10,12]
        RG-L16-[60-300/5]-[10-50/5]-[0-80/5]-M[10,12]
        RG-L20-[60-300/5]-[10-50/5]-[0-80/5]-M12
        RG-R8-[60-300/5]-[10-50/5]-[0-80/5]-M[10,12]
        RG-R10-[60-300/5]-[10-50/5]-[0-80/5]-M[10,12]
        RG-R12-[60-300/5]-[10-50/5]-[0-80/5]-M[10,12]
        RG-R16-[60-300/5]-[10-50/5]-[0-80/5]-M[10,12]
        RG-R20-[60-300/5]-[10-50/5]-[0-80/5]-M12

        D(ガイド部径)

        (mm)

        勝手仕様

        F(テーパ部)

        (mm)

        H(取付板位置)

        (mm)

        L(ガイド部高さ)

        (mm)

        M(取付ボルト穴)

        (mm)

        		RoHS?最小発注数量
        8
        中央
        10 ～ 50
        0 ～ 80
        60 ～ 300
        10 ～ 12
        10
        1個
        10
        中央
        10 ～ 50
        0 ～ 80
        60 ～ 300
        10 ～ 12
        10
        1個
        12
        中央
        10 ～ 50
        0 ～ 80
        60 ～ 300
        10 ～ 12
        10
        1個
        16
        中央
        10 ～ 50
        0 ～ 80
        60 ～ 300
        10 ～ 12
        10
        1個
        20
        中央
        10 ～ 50
        0 ～ 80
        60 ～ 300
        12
        10
        1個
        8
        左勝手
        10 ～ 50
        0 ～ 80
        60 ～ 300
        10 ～ 12
        10
        1個
        10
        左勝手
        10 ～ 50
        0 ～ 80
        60 ～ 300
        10 ～ 12
        10
        1個
        12
        左勝手
        10 ～ 50
        0 ～ 80
        60 ～ 300
        10 ～ 12
        10
        1個
        16
        左勝手
        10 ～ 50
        0 ～ 80
        60 ～ 300
        10 ～ 12
        10
        1個
        20
        左勝手
        10 ～ 50
        0 ～ 80
        60 ～ 300
        12
        10
        1個
        8
        右勝手
        10 ～ 50
        0 ～ 80
        60 ～ 300
        10 ～ 12
        10
        1個
        10
        右勝手
        10 ～ 50
        0 ～ 80
        60 ～ 300
        10 ～ 12
        10
        1個
        12
        右勝手
        10 ～ 50
        0 ～ 80
        60 ～ 300
        10 ～ 12
        10
        1個
        16
        右勝手
        10 ～ 50
        0 ～ 80
        60 ～ 300
        10 ～ 12
        10
        1個
        20
        右勝手
        10 ～ 50
        0 ～ 80
        60 ～ 300
        12
        10
        1個
        通常単価(税別) (税込単価)
        通常出荷日
        -
        ( - )
        3日目
        -
        ( - )
        3日目
        -
        ( - )
        3日目
        -
        ( - )
        3日目
        -
        ( - )
        3日目
        -
        ( - )
        3日目
        -
        ( - )
        3日目
        -
        ( - )
        3日目
        -
        ( - )
        3日目
        -
        ( - )
        3日目
        -
        ( - )
        3日目
        -
        ( - )
        3日目
        -
        ( - )
        3日目
        -
        ( - )
        3日目
        -
        ( - )
        3日目
      • 1

        • 詳細情報

        基本情報

        加工対象をセットする位置決めのために使用するラフガイドです。

        • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

        ラフガイドのレビュー
        5平均満足度：5.01件のレビュー
        ラフガイドとして
        5
        満足度：5.02019/11/16
        ワークのラフガイドとして使用しました。 今までは社内で製作しておりましたが、ミスミ殿にて購入でき助かります。
