Type		型式
Type		近接センサ有タイプ	近接センサ無タイプ
メッキ無タイプ	左勝手	PACOA-L	PACOAN-L
メッキ無タイプ	右勝手	PACOA-R	PACOAN-R
メッキ有タイプ	左勝手	PACOB-L	PACOBN-L
メッキ有タイプ	右勝手	PACOB-R	PACOBN-R

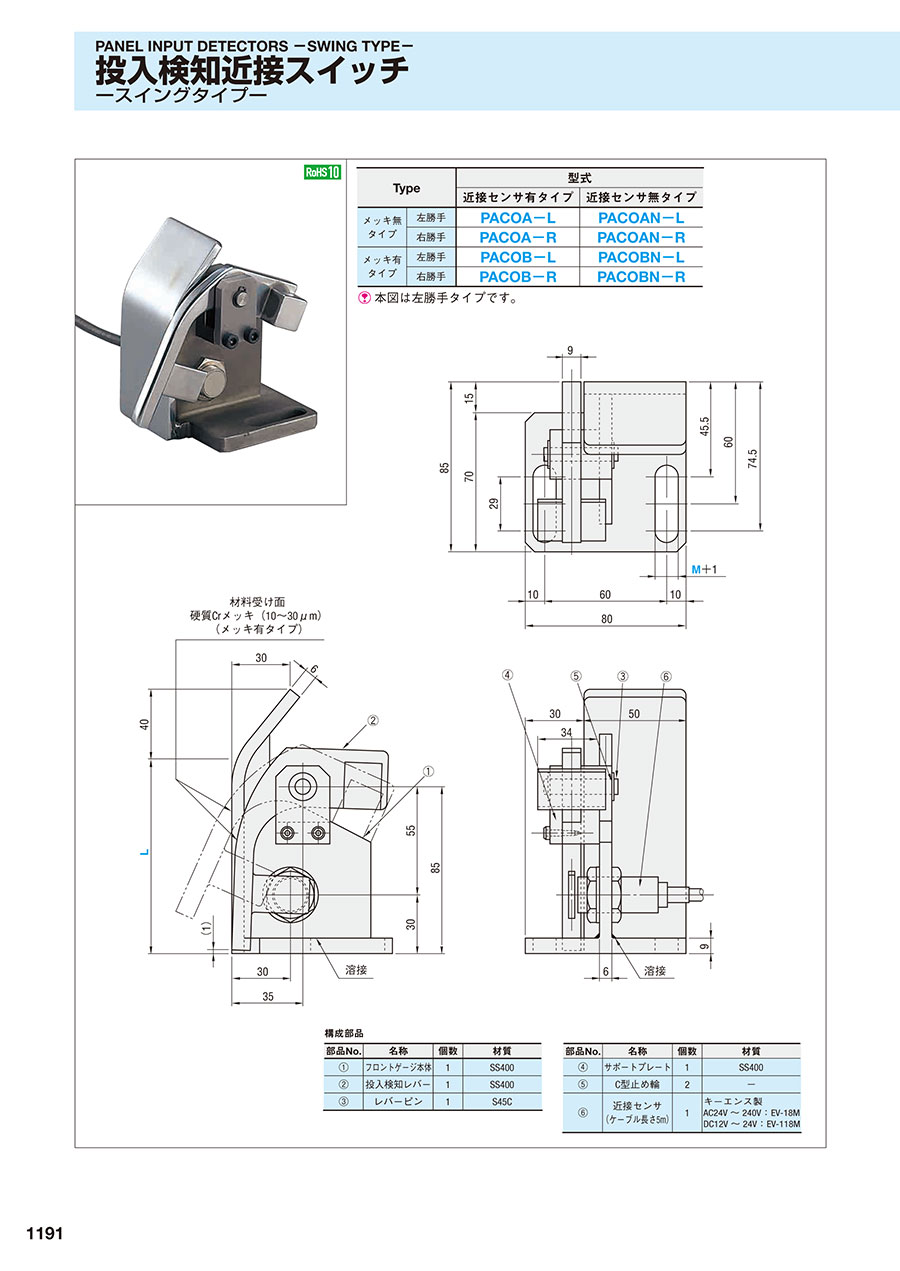

本図は左勝手タイプです。

構成部品

部品No.	名称	個数	材質
（1）	フロントゲージ本体	1	SS400
（2）	投入検知レバー	1	SS400
（3）	レバーピン	1	S45C
（4）	サポートプレート	1	SS400
（5）	C型止め輪	2	-
（6）	近接センサ（ケーブル長さ5m）	1	キーエンス製 AC24V～240V：EV-18M DC12V～24V：EV-118M

規格表

■近接センサ有タイプ（構成部品（1）～（6））

■近接センサ無タイプ（構成部品（1）～（5））

型式		電極タイプ	取付ボルト穴 M
Type	L	電極タイプ	取付ボルト穴 M
メッキ無タイプ左勝手 PACOA-L 右勝手 PACOA-R メッキ有タイプ左勝手 PACOB-L 右勝手 PACOB-R	75	AC100V	M10 M12
	75	DC24V
	100	AC100V
	100	DC24V
	150	AC100V
	150	DC24V

型式		取付ボルト穴 M
Type	L	取付ボルト穴 M
メッキ無タイプ左勝手 PACOAN-L 右勝手 PACOAN-R メッキ有タイプ左勝手 PACOBN-L 右勝手 PACOBN-R	75	M10 M12
	100
	150

注文例

出荷日

追加工

型番リスト

表示件数

型番

PACOA-L75-AC100V-M[10,12]

PACOA-L75-DC24V-M[10,12]

PACOA-L100-AC100V-M[10,12]

PACOA-L100-DC24V-M[10,12]

PACOA-L150-AC100V-M[10,12]

PACOA-L150-DC24V-M[10,12]

PACOA-R75-AC100V-M[10,12]

PACOA-R75-DC24V-M[10,12]

PACOA-R100-AC100V-M[10,12]

PACOA-R100-DC24V-M[10,12]

PACOA-R150-AC100V-M[10,12]

PACOA-R150-DC24V-M[10,12]

PACOB-L75-AC100V-M[10,12]

PACOB-L75-DC24V-M[10,12]

PACOB-L100-AC100V-M[10,12]

PACOB-L100-DC24V-M[10,12]

PACOB-L150-AC100V-M[10,12]

PACOB-L150-DC24V-M[10,12]

PACOB-R75-AC100V-M[10,12]

PACOB-R75-DC24V-M[10,12]

PACOB-R100-AC100V-M[10,12]

PACOB-R100-DC24V-M[10,12]

PACOB-R150-AC100V-M[10,12]

PACOB-R150-DC24V-M[10,12]

(mm)

電極タイプ

勝手

メッキ

M(取付ボルト穴)

(mm)

RoHS?

最小発注数量

75	AC100V	左勝手	無	10 ～ 12	10	1個
75	DC24V	左勝手	無	10 ～ 12	10	1個
100	AC100V	左勝手	無	10 ～ 12	10	1個
100	DC24V	左勝手	無	10 ～ 12	10	1個
150	AC100V	左勝手	無	10 ～ 12	10	1個
150	DC24V	左勝手	無	10 ～ 12	10	1個
75	AC100V	右勝手	無	10 ～ 12	10	1個
75	DC24V	右勝手	無	10 ～ 12	10	1個
100	AC100V	右勝手	無	10 ～ 12	10	1個
100	DC24V	右勝手	無	10 ～ 12	10	1個
150	AC100V	右勝手	無	10 ～ 12	10	1個
150	DC24V	右勝手	無	10 ～ 12	10	1個
75	近接センサ無	左勝手	無	10 ～ 12	10	1個
100	近接センサ無	左勝手	無	10 ～ 12	10	1個
150	近接センサ無	左勝手	無	10 ～ 12	10	1個
75	近接センサ無	右勝手	無	10 ～ 12	10	1個
100	近接センサ無	右勝手	無	10 ～ 12	10	1個
150	近接センサ無	右勝手	無	10 ～ 12	10	1個
75	AC100V	左勝手	有	10 ～ 12	-	1個
75	DC24V	左勝手	有	10 ～ 12	-	1個
100	AC100V	左勝手	有	10 ～ 12	-	1個
100	DC24V	左勝手	有	10 ～ 12	-	1個
150	AC100V	左勝手	有	10 ～ 12	-	1個
150	DC24V	左勝手	有	10 ～ 12	-	1個
75	AC100V	右勝手	有	10 ～ 12	-	1個
75	DC24V	右勝手	有	10 ～ 12	-	1個
100	AC100V	右勝手	有	10 ～ 12	-	1個
100	DC24V	右勝手	有	10 ～ 12	-	1個
150	AC100V	右勝手	有	10 ～ 12	-	1個
150	DC24V	右勝手	有	10 ～ 12	-	1個
75	近接センサ無	左勝手	有	10 ～ 12	-	1個
100	近接センサ無	左勝手	有	10 ～ 12	-	1個
150	近接センサ無	左勝手	有	10 ～ 12	-	1個
75	近接センサ無	右勝手	有	10 ～ 12	-	1個
100	近接センサ無	右勝手	有	10 ～ 12	-	1個
150	近接センサ無	右勝手	有	10 ～ 12	-	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目

詳細情報

基本情報

基本情報

スイングタイプの投入検知近接スイッチです。近接センサ有と無の選択が可能です。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

投入検知近接スイッチのレビュー

5平均満足度：5.03件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

パレット検知に

満足度：5.02019/11/09

ロボットで使用するパレットの検知に使用しました。自作で製作しようとしていたところほぼ同じものがミスミさんに！値段もま...もっと読む

0人が参考にしています。

パレット検知用

満足度：5.02019/10/25

パレット検知用として使用しました。今までは社内で製作しておりましたが、ミスミ殿にて購入でき助かります。

0人が参考にしています。

金型製作

満足度：5.02018/03/20

金型のブランク材のガイドに使用しております。使用上なんら問題ございません。

0人が参考にしています。

3件全て見る
