クッションピン ヘッド付き
- 通常単価(税別)
- -
- 税込単価
- -
通常出荷日：3日目一部当日出荷可能
ヘッド付きタイプのクッションピンです。材質は機械構造用炭素鋼です。
未確定：候補が12型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図・製品仕様
材質 S45C
硬度 50HRC～
部：高周波焼入
規格表
| H | 型式 | L 指定10mm単位 | |
|---|---|---|---|
| Type | D | ||
| 15 | HCUP | 10 | 50～200 |
| 18 | 13 | 50～250 | |
| 21 | 16 | 50～250 | |
| 25 | 20 | 50～250 | |
| 30 | 25 | 50～250 | |
| 37 | 32 | 50～250 | |
注文例
出荷日
追加工
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |

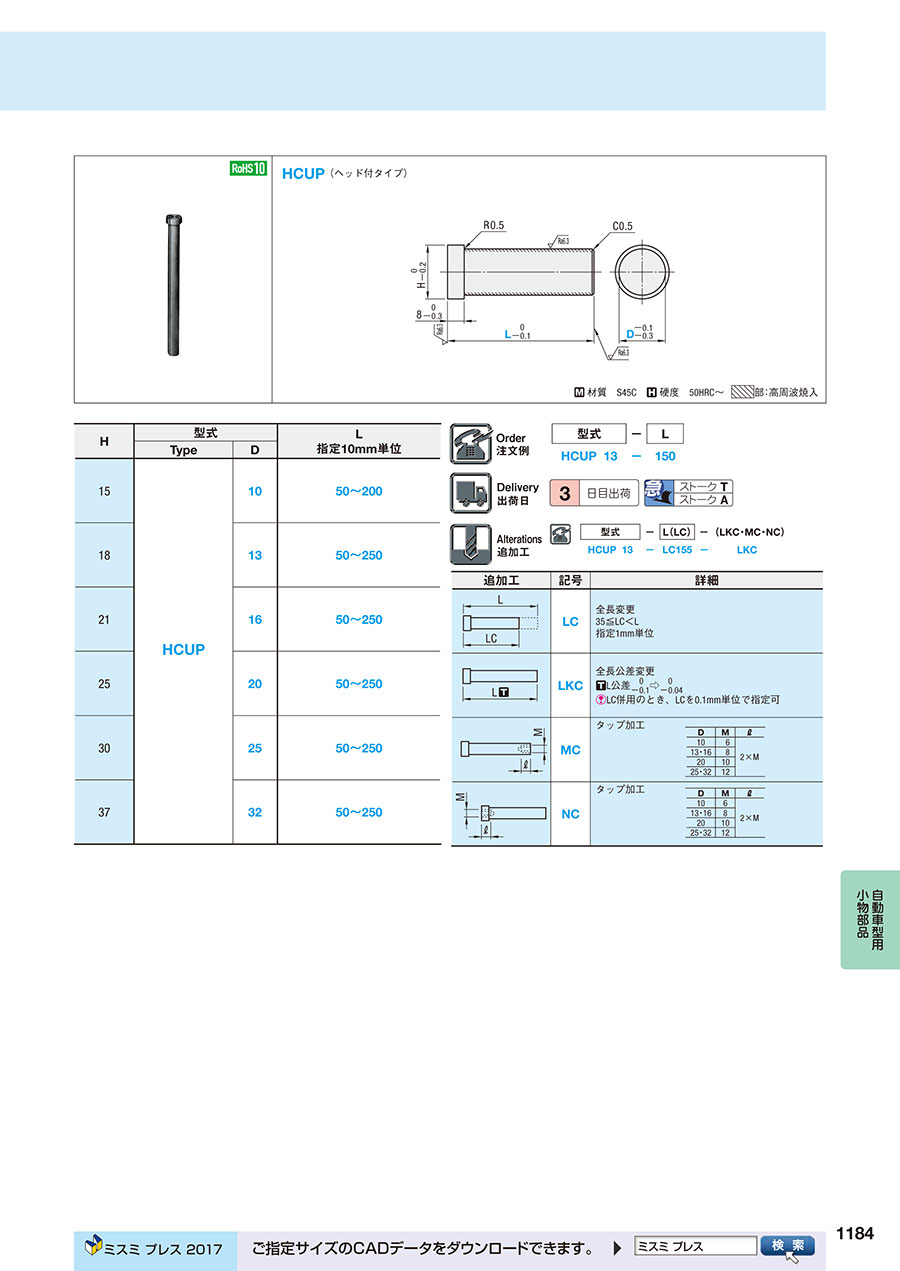

カタログ
クッションピン ヘッド付きのレビュー
金型
5
5.02022/06/08
この商品は自社の金型に使用しています。絞りの金型でシワをおさえるために、クッション圧を金型に伝達する目的で使用しています...もっと読む
0人が参考にしています。
プレス金型
4
4.02020/01/21
狭いスペースで使えて、種類も豊富。
とても使いやすいです。
Ｌ寸法を５mm単位にしてほしい
0人が参考にしています。
