クッションピン 六角レンチ締付け
- 通常単価(税別)
- -
- 税込単価
- -
ねじ付六角レンチ締付けタイプのクッションピンです。材質は機械構造用炭素鋼です。
詳細情報を確認する未確定：候補が8型番あります。
商品情報

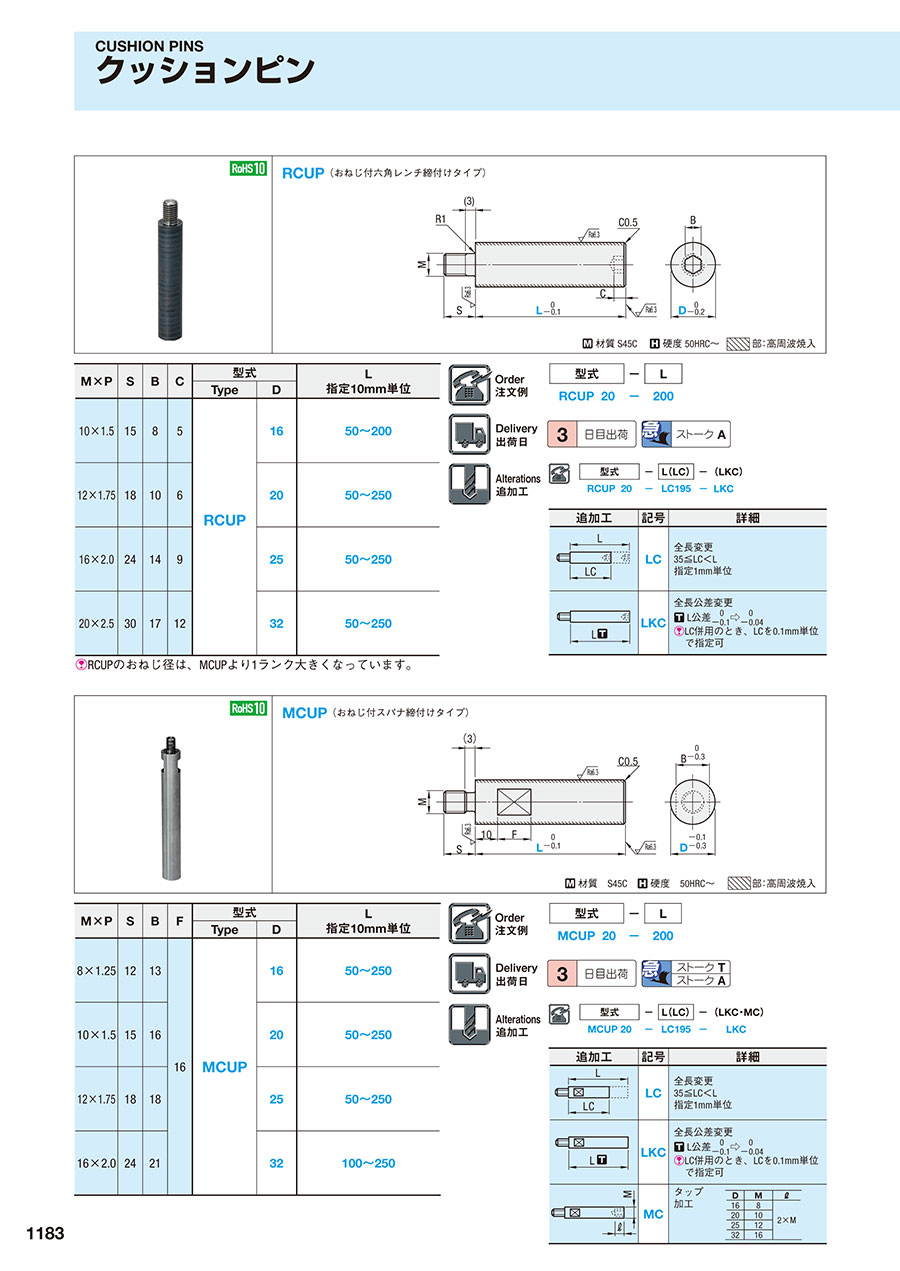

外形図・製品仕様
材質 S45C
硬度 50HRC～
部：高周波焼入
規格表
| M×P | S | B | C | 型式 | L 指定10mm単位 | |
|---|---|---|---|---|---|---|
| Type | D | |||||
| 10×1.5 | 15 | 8 | 5 | RCUP | 16 | 50～200 |
| 12×1.75 | 18 | 10 | 6 | 20 | 50～250 | |
| 16×2.0 | 24 | 14 | 9 | 25 | 50～250 | |
| 20×2.5 | 30 | 17 | 12 | 32 | 50～250 | |
RCUPのおねじ径は、MCUPより1ランク大きくなっています。
注文例
出荷日
追加工
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
カタログ
クッションピン 六角レンチ締付けのレビュー
プレス金型部品
3
3.02019/03/07
曲げ型ダイクッション用、クッションピンに使用しています。
使い勝手には、問題ありませんが、長さ寸法、規格が10ｍｍとびな...もっと読む
0人が参考にしています。
クッションピン
5
5.02018/07/26
RCUP,MCUPをよく利用します。
取付おねじが大きいＭＣＵＰの方がよく使用します。
0人が参考にしています。
