位置決めキー
- 通常単価(税別)
- -
- 税込単価
- -
通常出荷日：在庫品1日目～3日目一部当日出荷可能
分解、組み立てに使用する位置決めキーです。材質は機械構造用炭素鋼です。
未確定：候補が15型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

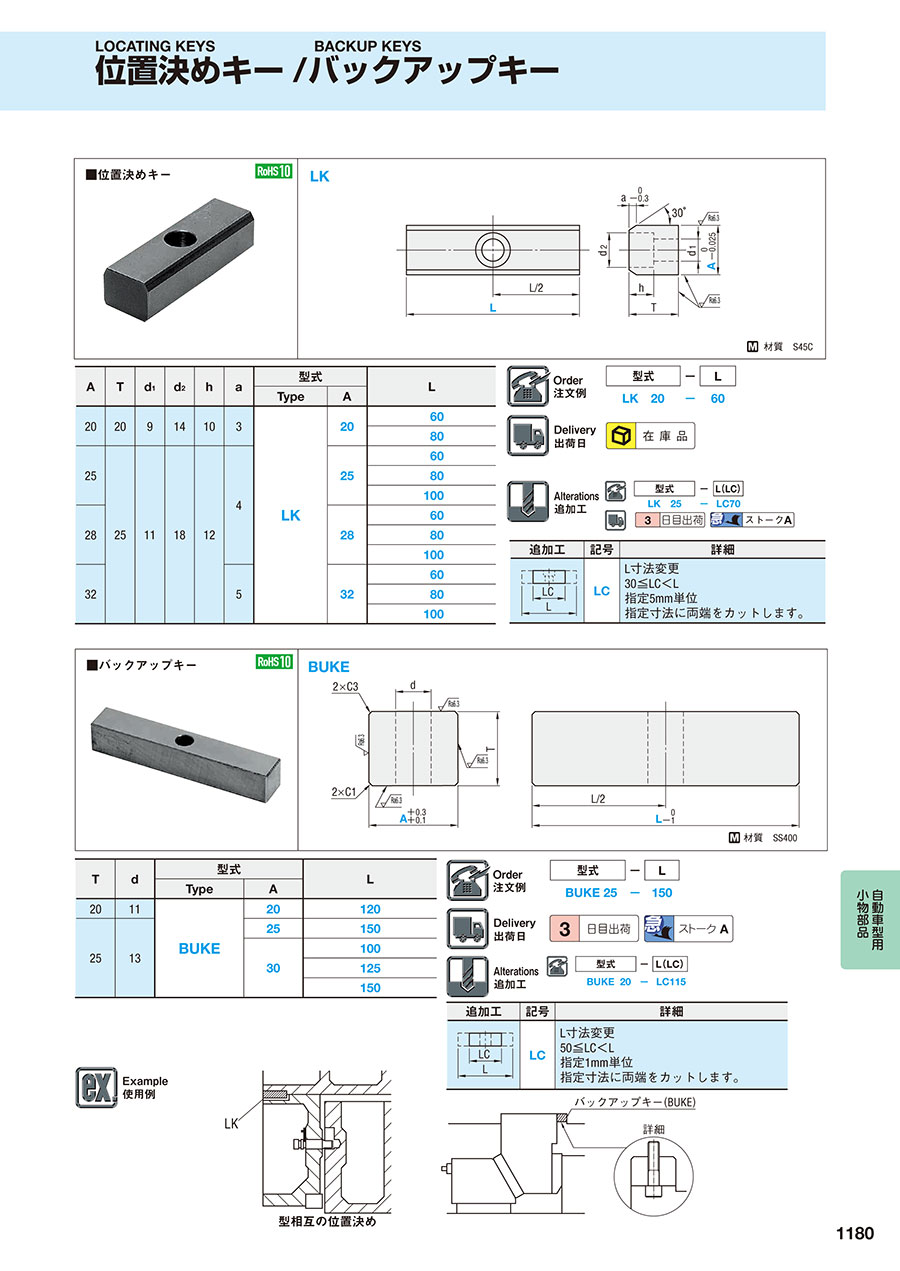

外形図・製品仕様
材質 S45C
規格表
| A | T | d1 | d2 | h | a | 型式 | L | |
|---|---|---|---|---|---|---|---|---|
| Type | A | |||||||
| 20 | 20 | 9 | 14 | 10 | 3 | LK | 20 | 60 |
| 80 | ||||||||
| 25 | 25 | 11 | 18 | 12 | 4 | 25 | 60 | |
| 80 | ||||||||
| 100 | ||||||||
| 28 | 28 | 60 | ||||||
| 80 | ||||||||
| 100 | ||||||||
| 32 | 5 | 32 | 60 | |||||
| 80 | ||||||||
| 100 | ||||||||
注文例
出荷日
追加工
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,170円 ( 1,287円 ) | 在庫品1日目当日出荷可能 |
1,240円 ( 1,364円 ) | 在庫品1日目当日出荷可能 |
- ( - ) | 3日目 |
1,200円 ( 1,320円 ) | 在庫品1日目当日出荷可能 |
1,250円 ( 1,375円 ) | 在庫品1日目当日出荷可能 |
1,280円 ( 1,408円 ) | 在庫品1日目当日出荷可能 |
- ( - ) | 3日目 |
1,280円 ( 1,408円 ) | 在庫品1日目当日出荷可能 |
1,310円 ( 1,441円 ) | 在庫品1日目当日出荷可能 |
1,330円 ( 1,463円 ) | 在庫品1日目当日出荷可能 |
- ( - ) | 3日目 |
1,310円 ( 1,441円 ) | 在庫品1日目当日出荷可能 |
1,330円 ( 1,463円 ) | 在庫品1日目当日出荷可能 |
1,360円 ( 1,496円 ) | 在庫品1日目当日出荷可能 |
- ( - ) | 3日目 |
カタログ
位置決めキーのレビュー
金型
5
5.02018/09/07
軟なキーとは別物です。高さもあり入り込み量を多く取れます。キーだけでは、一方向のみ規制となるので、場合によってノックピン...もっと読む
1人が参考にしています。
プレス金型
2
2.02024/02/02
便利に使っていますが幅公差の追加工で高精度のモノがあれば助かります。ご検討ください。
0人が参考にしています。
金型部品
5
5.02023/05/18
必要数のみ購入することができて余剰在庫にならずに済みました。
0人が参考にしています。
位置
4
4.02022/09/05
位置決めが
完全になされるので
非常に使いやすいですね
入れ子も作成せずに済むので
0人が参考にしています。
プレス金型に使用
5
5.02022/06/17
金型部品の位置決めに使用しています。
ブロックの側面で使ったり、ブロックの下にＴ字で溝加工し位置決めに使用します。
0人が参考にしています。
