プレス金型部品技術窓口

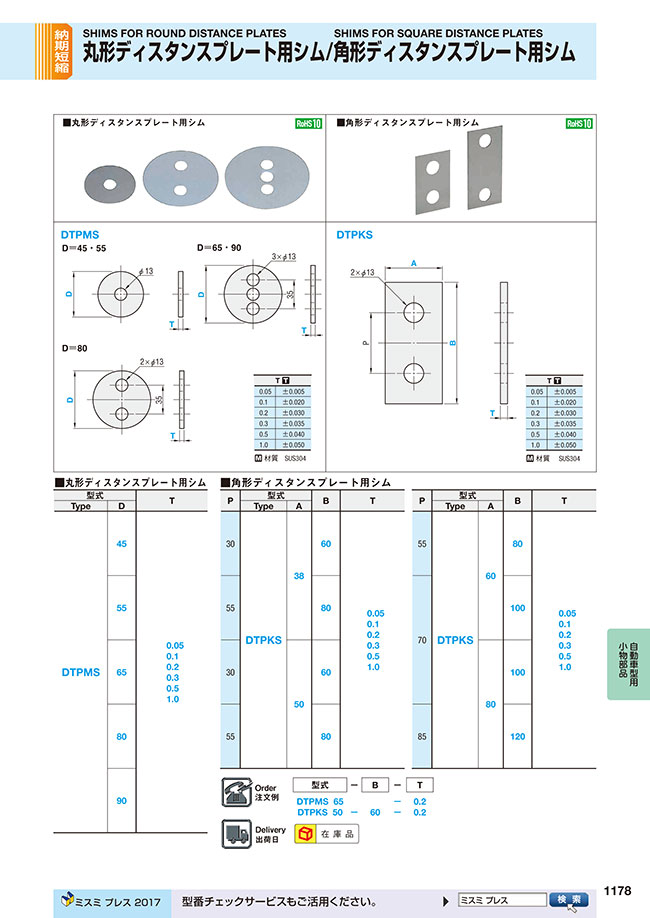

カタログ |P.1178

ミスミ

丸形ディスタンスプレート用シム

数量スライド割引
納期短縮
当日出荷可能

平均満足度4.0

この商品のレビューをみる（5件）

通常単価(税別): 150円～920円

税込単価: 165円～1,012円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

角形ディスタンスプレート用シム

4.3

通常価格(税別)： 200円 (税込価格：220円)

通常出荷日：在庫品1日目

丸形ディスタンスプレート用シムとなります。材質はステンレス鋼です。

詳細情報を確認する

無料3D-CADライブラリー申し込み受付中

型番

未確定 30 件の候補があります。型番リストから選択するか、仕様を選択し型番を確定してください。

外形図・製品仕様

T
0.05	±0.005
0.1	±0.020
0.2	±0.030
0.3	±0.035
0.5	±0.040
1.0	±0.050

材質 SUS304

規格表

■丸形ディスタンスプレート用シム

型式		T
Type	D	T
DTPMS	45	0.05 0.1 0.2 0.3 0.5 1.0
	55
	65
	80
	90

注文例

出荷日

商品TOP

カタログ (見開き版)

絞り込み条件：2 項目の仕様が未選択です

D(外径)(mm)
- 45
- 55
- 65
- 80
- 90
T(板厚)(mm)
- 0.05
- 0.1
- 0.2
- 0.3
- 0.5
- 1.0
タイプ
- DTPMS
CAD
- 2D
- 3D
出荷日
すべて
当日出荷可能

型番リスト

表示件数

型番

D(外径)

(mm)

T(板厚)

(mm)

RoHS?

最小発注数量

45	0.05	10	1個
45	0.1	10	1個
45	0.2	10	1個
45	0.3	10	1個
45	0.5	10	1個
45	1.0	10	1個
55	0.05	10	1個
55	0.1	10	1個
55	0.2	10	1個
55	0.3	10	1個
55	0.5	10	1個
55	1.0	10	1個
65	0.05	10	1個
65	0.1	10	1個
65	0.2	10	1個
65	0.3	10	1個
65	0.5	10	1個
65	1.0	10	1個
80	0.05	10	1個
80	0.1	10	1個
80	0.2	10	1個
80	0.3	10	1個
80	0.5	10	1個
80	1.0	10	1個
90	0.05	10	1個
90	0.1	10	1個
90	0.2	10	1個
90	0.3	10	1個
90	0.5	10	1個
90	1.0	10	1個

通常単価(税別) (税込単価)	通常出荷日

150円 ( 165円 )	在庫品1日目当日出荷可能
170円 ( 187円 )	在庫品1日目当日出荷可能
290円 ( 319円 )	在庫品1日目当日出荷可能
420円 ( 462円 )	在庫品1日目当日出荷可能
600円 ( 660円 )	在庫品1日目当日出荷可能
760円 ( 836円 )	在庫品1日目当日出荷可能
170円 ( 187円 )	在庫品1日目当日出荷可能
200円 ( 220円 )	在庫品1日目当日出荷可能
320円 ( 352円 )	在庫品1日目当日出荷可能
440円 ( 484円 )	在庫品1日目当日出荷可能
620円 ( 682円 )	在庫品1日目当日出荷可能
780円 ( 858円 )	在庫品1日目当日出荷可能
210円 ( 231円 )	在庫品1日目当日出荷可能
230円 ( 253円 )	在庫品1日目当日出荷可能
350円 ( 385円 )	在庫品1日目当日出荷可能
480円 ( 528円 )	在庫品1日目当日出荷可能
650円 ( 715円 )	在庫品1日目当日出荷可能
820円 ( 902円 )	在庫品1日目当日出荷可能
270円 ( 297円 )	在庫品1日目当日出荷可能
290円 ( 319円 )	在庫品1日目当日出荷可能
410円 ( 451円 )	在庫品1日目当日出荷可能
540円 ( 594円 )	在庫品1日目当日出荷可能
710円 ( 781円 )	在庫品1日目当日出荷可能
870円 ( 957円 )	在庫品1日目当日出荷可能
320円 ( 352円 )	在庫品1日目当日出荷可能
340円 ( 374円 )	在庫品1日目当日出荷可能
450円 ( 495円 )	在庫品1日目当日出荷可能
580円 ( 638円 )	在庫品1日目当日出荷可能
760円 ( 836円 )	在庫品1日目当日出荷可能
920円 ( 1,012円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

丸形ディスタンスプレート用シムとなります。材質はステンレス鋼です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
