スプルーリテーナ-ザグリ穴タイプ-

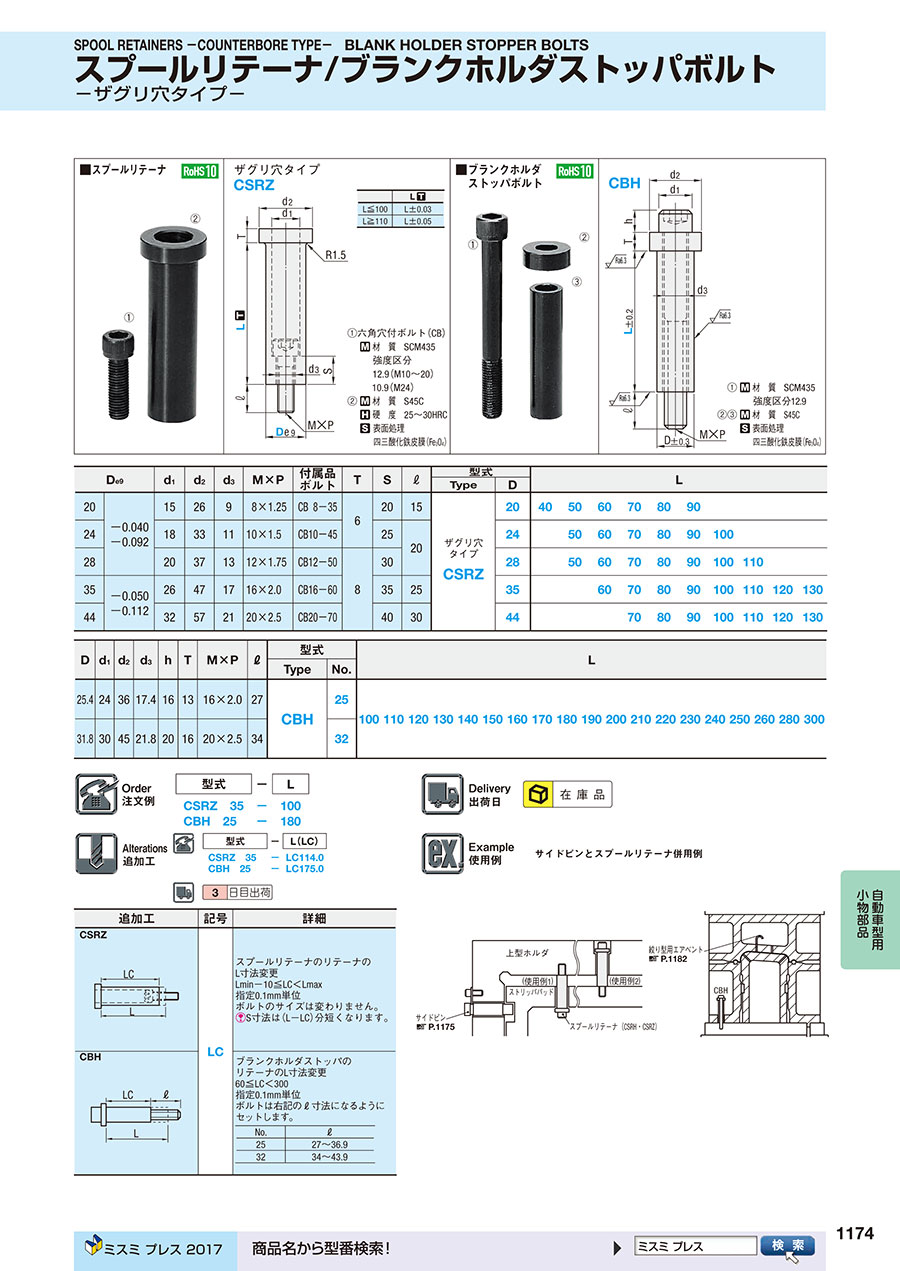

カタログ |P.1174

数量スライド割引
一部当日出荷可能

平均満足度5.0

この商品のレビューをみる（1件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

スプールリテーナ

4.3

通常価格(税別)： 284円 (税込価格：312円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

スプールリテーナ用ストローク調整カラー

通常出荷日：3 日目

ザグリ穴タイプのスプールリテーナです。材質はクロモリ鋼、機械構造用炭素鋼です。

詳細情報を確認する

無料3D-CADライブラリー申し込み受付中

未確定：候補が44型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図・製品仕様

（1）	六角穴付ボルト（CB）
	材質	SCM435
		強度区分	12.9（M10～20）
			10.9（M24）
（2）	材質	S45C
	硬度	25～30HRC
	表面処理	四三酸化鉄皮膜（Fe₃O₄）

	L
L≦100	L±0.03
L≧110	L±0.05

規格表

D_e9		d₁	d₂	d₃	M×P	付属品ボルト	T	S	ℓ	型式		L
D_e9		d₁	d₂	d₃	M×P	付属品ボルト	T	S	ℓ	Type	D	L
20	-0.040 -0.092	15	26	9	8×1.25	CB 8-35	6	20	15	ザグリ穴タイプ CSRZ	20	40	50	60	70	80	90
24		18	33	11	10×1.5	CB10-45	6	25	20		24		50	60	70	80	90	100
28		20	37	13	12×1.75	CB12-50	8	30	20		28		50	60	70	80	90	100	110
35	-0.050 -0.112	26	47	17	16×2.0	CB16-60		35	25		35			60	70	80	90	100	110	120	130
44	-0.050 -0.112	32	57	21	20×2.5	CB20-70		40	30		44				70	80	90	100	110	120	130

注文例

出荷日

追加工

型番リスト

表示件数

型番

追加工

D(リテーナ外径)

(mm)

L(リテーナL寸)

(mm)

LC(リテーナL寸法変更)

(mm)

RoHS?

最小発注数量

無し	20	40	-	10	1個
無し	20	50	-	10	1個
無し	20	60	-	10	1個
無し	20	70	-	10	1個
無し	20	80	-	10	1個
無し	20	90	-	10	1個
有り	20	-	-	10	1個
有り	20	-	30 ～ 89.9	10	1個
無し	24	50	-	10	1個
無し	24	60	-	10	1個
無し	24	70	-	10	1個
無し	24	80	-	10	1個
無し	24	90	-	10	1個
無し	24	100	-	10	1個
有り	24	-	-	10	1個
有り	24	-	40 ～ 99.9	10	1個
無し	28	50	-	10	1個
無し	28	60	-	10	1個
無し	28	70	-	10	1個
無し	28	80	-	10	1個
無し	28	90	-	10	1個
無し	28	100	-	10	1個
無し	28	110	-	10	1個
有り	28	-	-	10	1個
有り	28	-	40 ～ 109.9	10	1個
無し	35	60	-	10	1個
無し	35	70	-	10	1個
無し	35	80	-	10	1個
無し	35	90	-	10	1個
無し	35	100	-	10	1個
無し	35	110	-	10	1個
無し	35	120	-	10	1個
無し	35	130	-	10	1個
有り	35	-	-	10	1個
有り	35	-	50 ～ 129.9	10	1個
無し	44	70	-	10	1個
無し	44	80	-	10	1個
無し	44	90	-	10	1個
無し	44	100	-	10	1個
無し	44	110	-	10	1個
無し	44	120	-	10	1個
無し	44	130	-	10	1個
有り	44	-	-	10	1個
有り	44	-	60 ～ 129.9	10	1個

通常単価(税別) (税込単価)	通常出荷日

1,380円 ( 1,518円 )	在庫品1日目当日出荷可能
1,380円 ( 1,518円 )	在庫品1日目当日出荷可能
1,380円 ( 1,518円 )	在庫品1日目当日出荷可能
1,620円 ( 1,782円 )	在庫品1日目当日出荷可能
1,620円 ( 1,782円 )	在庫品1日目当日出荷可能
1,620円 ( 1,782円 )	在庫品1日目当日出荷可能
- ( - )	5日目
- ( - )	5日目
1,650円 ( 1,815円 )	在庫品1日目当日出荷可能
1,650円 ( 1,815円 )	在庫品1日目当日出荷可能
1,650円 ( 1,815円 )	在庫品1日目当日出荷可能
1,960円 ( 2,156円 )	在庫品1日目当日出荷可能
1,960円 ( 2,156円 )	在庫品1日目当日出荷可能
1,960円 ( 2,156円 )	在庫品1日目当日出荷可能
- ( - )	5日目
- ( - )	5日目
2,290円 ( 2,519円 )	在庫品1日目当日出荷可能
2,290円 ( 2,519円 )	在庫品1日目当日出荷可能
2,290円 ( 2,519円 )	在庫品1日目当日出荷可能
2,290円 ( 2,519円 )	在庫品1日目当日出荷可能
2,760円 ( 3,036円 )	在庫品1日目当日出荷可能
2,760円 ( 3,036円 )	在庫品1日目当日出荷可能
2,760円 ( 3,036円 )	在庫品1日目当日出荷可能
- ( - )	5日目
- ( - )	5日目
3,380円 ( 3,718円 )	在庫品1日目当日出荷可能
3,380円 ( 3,718円 )	在庫品1日目当日出荷可能
3,380円 ( 3,718円 )	在庫品1日目当日出荷可能
3,380円 ( 3,718円 )	在庫品1日目当日出荷可能
4,160円 ( 4,576円 )	在庫品1日目当日出荷可能
4,160円 ( 4,576円 )	在庫品1日目当日出荷可能
4,160円 ( 4,576円 )	在庫品1日目当日出荷可能
4,160円 ( 4,576円 )	在庫品1日目当日出荷可能
- ( - )	5日目
- ( - )	5日目
4,730円 ( 5,203円 )	在庫品1日目当日出荷可能
4,730円 ( 5,203円 )	在庫品1日目当日出荷可能
4,730円 ( 5,203円 )	在庫品1日目当日出荷可能
4,730円 ( 5,203円 )	在庫品1日目当日出荷可能
5,750円 ( 6,325円 )	在庫品1日目当日出荷可能
5,750円 ( 6,325円 )	在庫品1日目当日出荷可能
5,750円 ( 6,325円 )	在庫品1日目当日出荷可能
- ( - )	5日目
- ( - )	5日目

詳細情報

基本情報

基本情報

ザグリ穴タイプのスプールリテーナです。材質はクロモリ鋼、機械構造用炭素鋼です。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
