スプールリテーナ　-ツバ広タイプ-

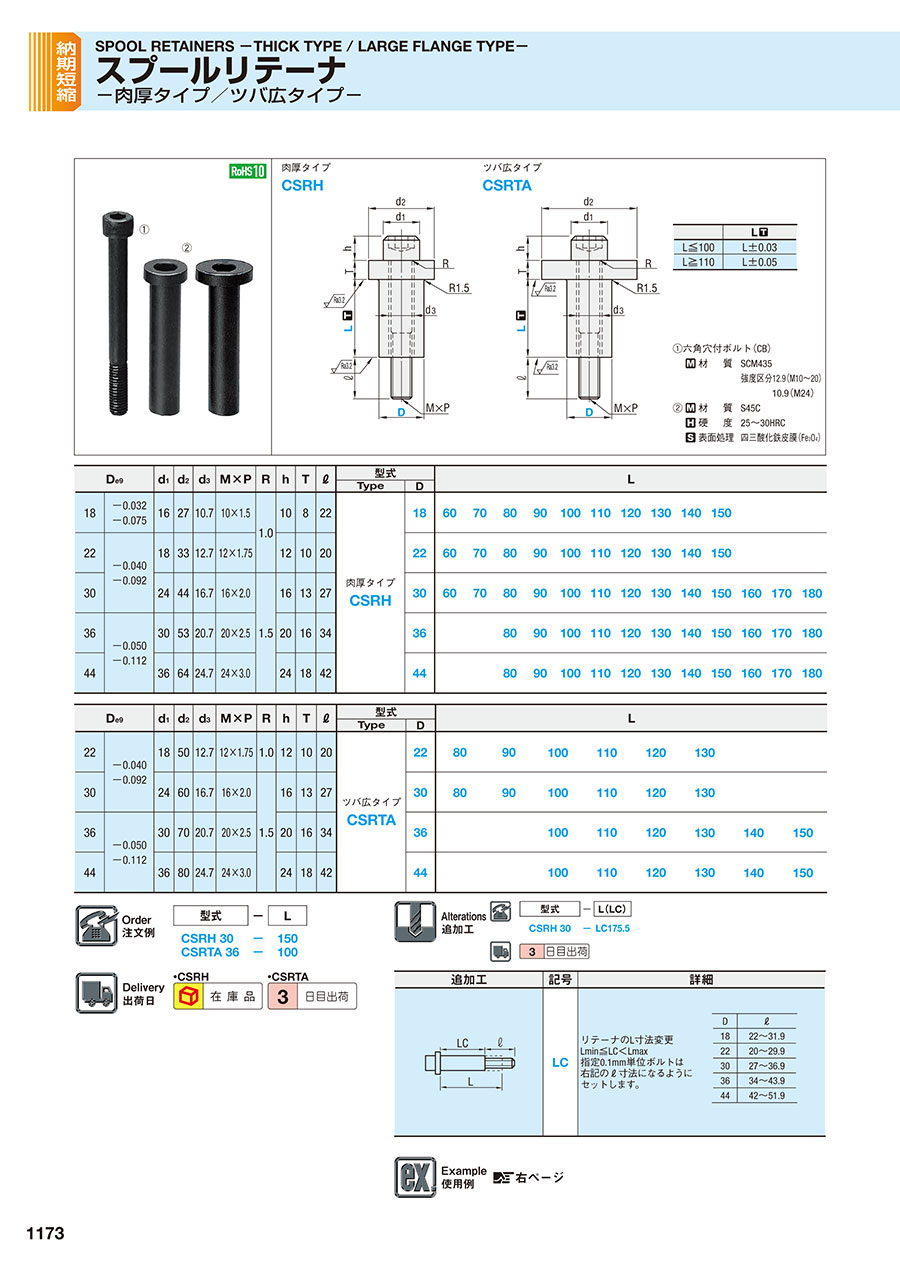

カタログ |P.1173

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

スプールリテーナ

4.3

通常価格(税別)： 284円 (税込価格：312円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

スプールリテーナ　-肉厚タイプ-

通常価格(税別)： 4,690円 (税込価格：5,159円)

通常出荷日：在庫品1日目

ツバ広タイプのスプールリテーナです。材質はクロモリ鋼、機械構造用炭素鋼です。

詳細情報を確認する

無料3D-CADライブラリー申し込み受付中

未確定：候補が48型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図・製品仕様

（1）	六角穴付ボルト（CB）
	材質	SCM435
		強度区分	12.9（M10～20）
			10.9（M24）
（2）	材質	S45C
	硬度	25～30HRC
	表面処理	四三酸化鉄皮膜（Fe₃O₄）

	L
L≦100	L±0.03
L≧110	L±0.05

規格表

D_e9		d₁	d₂	d₃	M×P	R	h	T	ℓ	型式		L
D_e9		d₁	d₂	d₃	M×P	R	h	T	ℓ	Type	D	L
22	-0.040 -0.092	18	50	12.7	12×1.75	1.0	12	10	20	ツバ広タイプ CSRTA	22
												80	90	100	110	120	130

30		24	60	16.7	16×2.0	1.5	16	13	27		30
												80	90	100	110	120	130

36	-0.050 -0.112	30	70	20.7	20×2.5		20	16	34		36
														100	110	120	130	140	150

44		36	80	24.7	24×3.0		24	18	42		44
														100	110	120	130	140	150

注文例

出荷日

追加工


型式	-	L（LC）
CSRTA22	-	LC80.1

型番リスト

表示件数

型番

CSRTA22-LC[80.1-89.9/0.1]

CSRTA22-LC[90.1-99.9/0.1]

CSRTA22-LC[100.1-109.9/0.1]

CSRTA22-LC[110.1-119.9/0.1]

CSRTA22-LC[120.1-129.9/0.1]

CSRTA30-LC[80.1-89.9/0.1]

CSRTA30-LC[90.1-99.9/0.1]

CSRTA30-LC[100.1-109.9/0.1]

CSRTA30-LC[110.1-119.9/0.1]

CSRTA30-LC[120.1-129.9/0.1]

CSRTA36-LC[100.1-109.9/0.1]

CSRTA36-LC[110.1-119.9/0.1]

CSRTA36-LC[120.1-129.9/0.1]

CSRTA36-LC[130.1-139.9/0.1]

CSRTA36-LC[140.1-149.9/0.1]

CSRTA44-LC[100.1-109.9/0.1]

CSRTA44-LC[110.1-119.9/0.1]

CSRTA44-LC[120.1-129.9/0.1]

CSRTA44-LC[130.1-139.9/0.1]

CSRTA44-LC[140.1-149.9/0.1]

追加工

D(リテーナ外径)

(mm)

L(リテーナL寸)

(mm)

LC(リテーナL寸法変更)

(mm)

RoHS?

最小発注数量

無し	22	80	-	10	1個
無し	22	90	-	10	1個
無し	22	100	-	10	1個
無し	22	110	-	10	1個
無し	22	120	-	10	1個
無し	22	130	-	10	1個
有り	22	80 ～ 130	-	10	1個
有り	22	-	80.1 ～ 89.9	10	1個
有り	22	-	90.1 ～ 99.9	10	1個
有り	22	-	100.1 ～ 109.9	10	1個
有り	22	-	110.1 ～ 119.9	10	1個
有り	22	-	120.1 ～ 129.9	10	1個
無し	30	80	-	10	1個
無し	30	90	-	10	1個
無し	30	100	-	10	1個
無し	30	110	-	10	1個
無し	30	120	-	10	1個
無し	30	130	-	10	1個
有り	30	80 ～ 130	-	10	1個
有り	30	-	80.1 ～ 89.9	10	1個
有り	30	-	90.1 ～ 99.9	10	1個
有り	30	-	100.1 ～ 109.9	10	1個
有り	30	-	110.1 ～ 119.9	10	1個
有り	30	-	120.1 ～ 129.9	10	1個
無し	36	100	-	10	1個
無し	36	110	-	10	1個
無し	36	120	-	10	1個
無し	36	130	-	10	1個
無し	36	140	-	10	1個
無し	36	150	-	10	1個
有り	36	100 ～ 150	-	10	1個
有り	36	-	100.1 ～ 109.9	10	1個
有り	36	-	110.1 ～ 119.9	10	1個
有り	36	-	120.1 ～ 129.9	10	1個
有り	36	-	130.1 ～ 139.9	10	1個
有り	36	-	140.1 ～ 149.9	10	1個
無し	44	100	-	10	1個
無し	44	110	-	10	1個
無し	44	120	-	10	1個
無し	44	130	-	10	1個
無し	44	140	-	10	1個
無し	44	150	-	10	1個
有り	44	100 ～ 150	-	10	1個
有り	44	-	100.1 ～ 109.9	10	1個
有り	44	-	110.1 ～ 119.9	10	1個
有り	44	-	120.1 ～ 129.9	10	1個
有り	44	-	130.1 ～ 139.9	10	1個
有り	44	-	140.1 ～ 149.9	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目

詳細情報

基本情報

基本情報

ツバ広タイプのスプールリテーナです。材質はクロモリ鋼、機械構造用炭素鋼です。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
