タイプ
~mm
- CSR
CAD
- 2D
- 3D
出荷日
- すべて
- 当日出荷可能
- 3日以内

ミスミ

スプールリテーナ

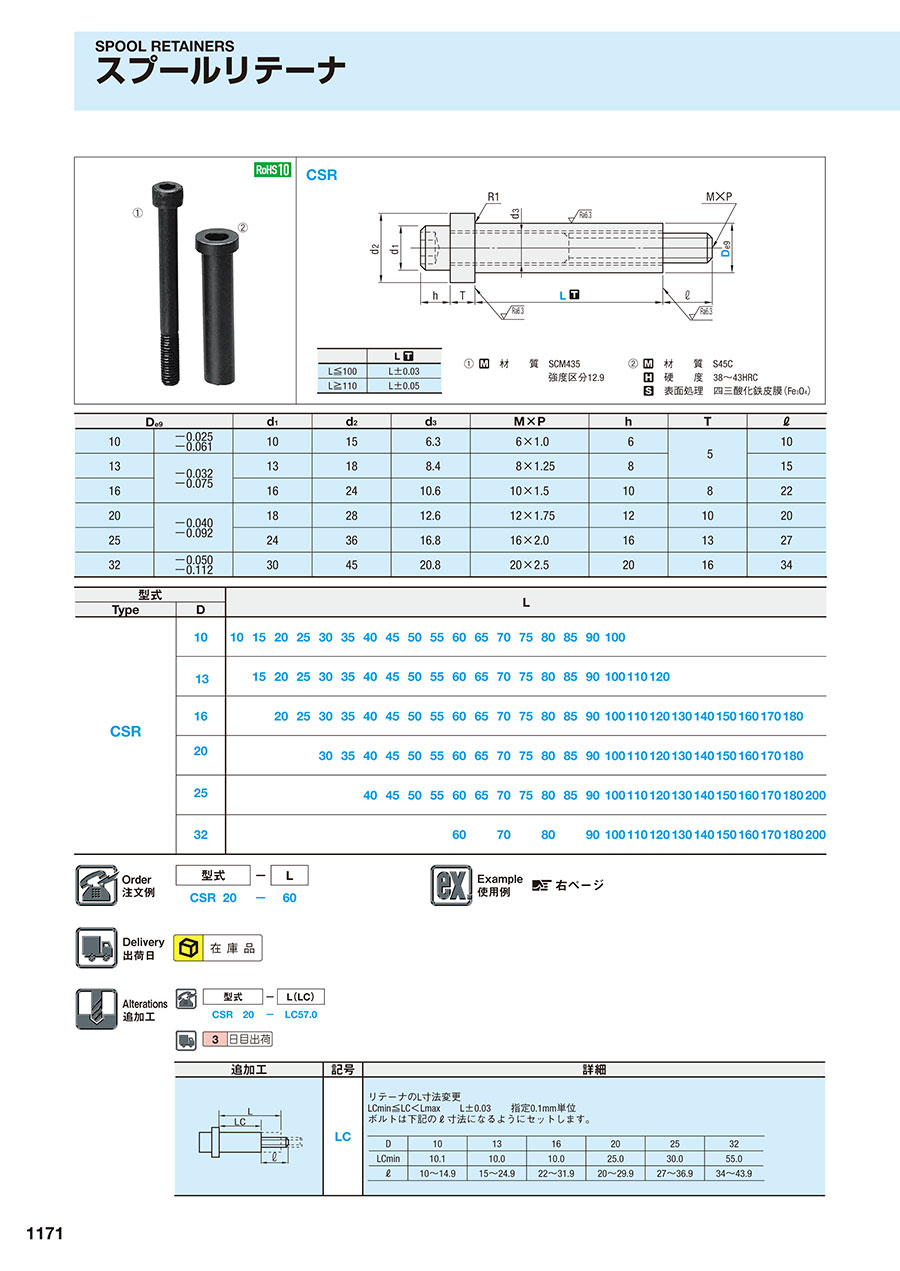

カタログ |P.1171

数量スライド割引
一部当日出荷可能

4.2

平均満足度4.2

この商品のレビューをみる（23件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

スプールリテーナ用ウレタンワッシャ

通常価格(税別)： 360円 (税込価格：396円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ブランクホルダストッパボルト

通常価格(税別)： 1,530円 (税込価格：1,683円)

通常出荷日：在庫品1日目

スプールリテーナとなります。材質はクロモリ鋼、機械構造用炭素鋼です。

詳細情報を確認する

無料3D-CADライブラリー申し込み受付中

未確定：候補が137型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図・製品仕様

（1）	材質	SCM435
		強度区分12.9
（2）	材質	S45C
	硬度	38～43HRC
	表面処理	四三酸化鉄皮膜（Fe₃O₄）

	L
L≦100	L±0.03
L≧110	L±0.05

規格表

D_e9		d₁	d₂	d₃	M×P	h	T	ℓ
10	-0.025 -0.061	10	15	6.3	6×1.0	6	5	10
13	-0.032 -0.075	13	18	8.4	8×1.25	8	5	15
16	-0.032 -0.075	16	24	10.6	10×1.5	10	8	22
20	-0.040 -0.092	18	28	12.6	12×1.75	12	10	20
25	-0.040 -0.092	24	36	16.8	16×2.0	16	13	27
32	-0.050 -0.112	30	45	20.8	20×2.5	20	16	34

型式		L
Type	D	L
CSR	10	10	15	20	25	30	35	40	45	50	55	60	65	70	75	80	85	90	100
	13		15	20	25	30	35	40	45	50	55	60	65	70	75	80	85	90	100	110	120
	16			20	25	30	35	40	45	50	55	60	65	70	75	80	85	90	100	110	120	130	140	150	160	170	180
	20					30	35	40	45	50	55	60	65	70	75	80	85	90	100	110	120	130	140	150	160	170	180
	25							40	45	50	55	60	65	70	75	80	85	90	100	110	120	130	140	150	160	170	180	200
	32											60		70		80		90	100	110	120	130	140	150	160	170	180	200

注文例

出荷日

追加工

型番リスト

表示件数

型番

追加工

D(リテーナ外径)

(mm)

L(リテーナL寸)

(mm)

LC(リテーナL寸法変更)

(mm)

RoHS?

最小発注数量

無し	10	10	-	10	1個
無し	10	15	-	10	1個
無し	10	20	-	10	1個
無し	10	25	-	10	1個
無し	10	30	-	10	1個
無し	10	35	-	10	1個
無し	10	40	-	10	1個
無し	10	45	-	10	1個
無し	10	50	-	10	1個
無し	10	55	-	10	1個
無し	10	60	-	10	1個
無し	10	65	-	10	1個
無し	10	70	-	10	1個
無し	10	75	-	10	1個
無し	10	80	-	10	1個
無し	10	85	-	10	1個
無し	10	90	-	10	1個
無し	10	100	-	10	1個
有り	10	10 ～ 90	-	10	1個
有り	10	90 ～ 100	-	10	1個
有り	10	-	10.1 ～ 99.1	10	1個
無し	13	15	-	10	1個
無し	13	20	-	10	1個
無し	13	25	-	10	1個
無し	13	30	-	10	1個
無し	13	35	-	10	1個
無し	13	40	-	10	1個
無し	13	45	-	10	1個
無し	13	50	-	10	1個
無し	13	55	-	10	1個
無し	13	60	-	10	1個
無し	13	65	-	10	1個
無し	13	70	-	10	1個
無し	13	75	-	10	1個
無し	13	80	-	10	1個
無し	13	85	-	10	1個
無し	13	90	-	10	1個
無し	13	100	-	10	1個
無し	13	110	-	10	1個
無し	13	120	-	10	1個
有り	13	10 ～ 120	-	10	1個
有り	13	15 ～ 90	-	10	1個
有り	13	-	10 ～ 119.9	10	1個
無し	16	20	-	10	1個
無し	16	25	-	10	1個
無し	16	30	-	10	1個
無し	16	35	-	10	1個
無し	16	40	-	10	1個
無し	16	45	-	10	1個
無し	16	50	-	10	1個
無し	16	55	-	10	1個
無し	16	60	-	10	1個
無し	16	65	-	10	1個
無し	16	70	-	10	1個
無し	16	75	-	10	1個
無し	16	80	-	10	1個
無し	16	85	-	10	1個
無し	16	90	-	10	1個
無し	16	100	-	10	1個
無し	16	110	-	10	1個

通常単価(税別) (税込単価)	通常出荷日

284円 ( 312円 )	在庫品1日目当日出荷可能
284円 ( 312円 )	在庫品1日目当日出荷可能
284円 ( 312円 )	在庫品1日目当日出荷可能
284円 ( 312円 )	在庫品1日目当日出荷可能
284円 ( 312円 )	在庫品1日目当日出荷可能
284円 ( 312円 )	在庫品1日目当日出荷可能
284円 ( 312円 )	在庫品1日目当日出荷可能
284円 ( 312円 )	在庫品1日目当日出荷可能
284円 ( 312円 )	在庫品1日目当日出荷可能
378円 ( 416円 )	在庫品1日目当日出荷可能
378円 ( 416円 )	在庫品1日目当日出荷可能
378円 ( 416円 )	在庫品1日目当日出荷可能
378円 ( 416円 )	在庫品1日目当日出荷可能
378円 ( 416円 )	在庫品1日目当日出荷可能
378円 ( 416円 )	在庫品1日目当日出荷可能
504円 ( 554円 )	在庫品1日目当日出荷可能
504円 ( 554円 )	在庫品1日目当日出荷可能
504円 ( 554円 )	在庫品1日目当日出荷可能
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
326円 ( 359円 )	在庫品1日目当日出荷可能
326円 ( 359円 )	在庫品1日目当日出荷可能
326円 ( 359円 )	在庫品1日目当日出荷可能
326円 ( 359円 )	在庫品1日目当日出荷可能
326円 ( 359円 )	在庫品1日目当日出荷可能
326円 ( 359円 )	在庫品1日目当日出荷可能
326円 ( 359円 )	在庫品1日目当日出荷可能
326円 ( 359円 )	在庫品1日目当日出荷可能
420円 ( 462円 )	在庫品1日目当日出荷可能
420円 ( 462円 )	在庫品1日目当日出荷可能
420円 ( 462円 )	在庫品1日目当日出荷可能
420円 ( 462円 )	在庫品1日目当日出荷可能
420円 ( 462円 )	在庫品1日目当日出荷可能
420円 ( 462円 )	在庫品1日目当日出荷可能
546円 ( 601円 )	在庫品1日目当日出荷可能
546円 ( 601円 )	在庫品1日目当日出荷可能
546円 ( 601円 )	在庫品1日目当日出荷可能
546円 ( 601円 )	在庫品1日目当日出荷可能
546円 ( 601円 )	在庫品1日目当日出荷可能
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
483円 ( 531円 )	在庫品1日目当日出荷可能
483円 ( 531円 )	在庫品1日目当日出荷可能
483円 ( 531円 )	在庫品1日目当日出荷可能
483円 ( 531円 )	在庫品1日目当日出荷可能
483円 ( 531円 )	在庫品1日目当日出荷可能
483円 ( 531円 )	在庫品1日目当日出荷可能
483円 ( 531円 )	在庫品1日目当日出荷可能
483円 ( 531円 )	在庫品1日目当日出荷可能
483円 ( 531円 )	在庫品1日目当日出荷可能
483円 ( 531円 )	在庫品1日目当日出荷可能
567円 ( 624円 )	在庫品1日目当日出荷可能
567円 ( 624円 )	在庫品1日目当日出荷可能
567円 ( 624円 )	在庫品1日目当日出荷可能
567円 ( 624円 )	在庫品1日目当日出荷可能
567円 ( 624円 )	在庫品1日目当日出荷可能
567円 ( 624円 )	在庫品1日目当日出荷可能
567円 ( 624円 )	在庫品1日目当日出荷可能
