パッドガイドブロック
- 通常単価(税別)
- -
- 税込単価
- -
通常出荷日：5日目
油溝付タイプのパッドガイドブロックです。材質は機械構造用炭素鋼です。
未確定：候補が11型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図・製品仕様
材 質 S45C
硬 度 40～45HRC（高周波焼入）
付属品
| PGWN80 | PGWN100 |
|---|---|
| CB10-50 3本 | CB12-55 3本 |
| MSTM10-40 2本 | MSTM13-50 2本 |
各コーナーエッジはC0.2～0.5の面取りです。
規格表
| A | B | a1 | a2 | b1 | b2 | b3 | d1 | d2 | d3 | d4 | h1 | h2 | 型式 | H | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Type | A | |||||||||||||||||||
| 80 | 60 | 25 | 50 | 15 | 30 | 45 | 18 | 11 | 9.8 | 12 | 30 | 20 | PGWN | 80 | 50 | 60 | 70 | 80 | 100 | 120 |
| 100 | 70 | 30 | 60 | 20 | 35 | 50 | 20 | 13 | 12.8 | 15 | 25 | 100 | 60 | 70 | 80 | 100 | 120 | |||
注文例
出荷日
追加工
関連情報
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |

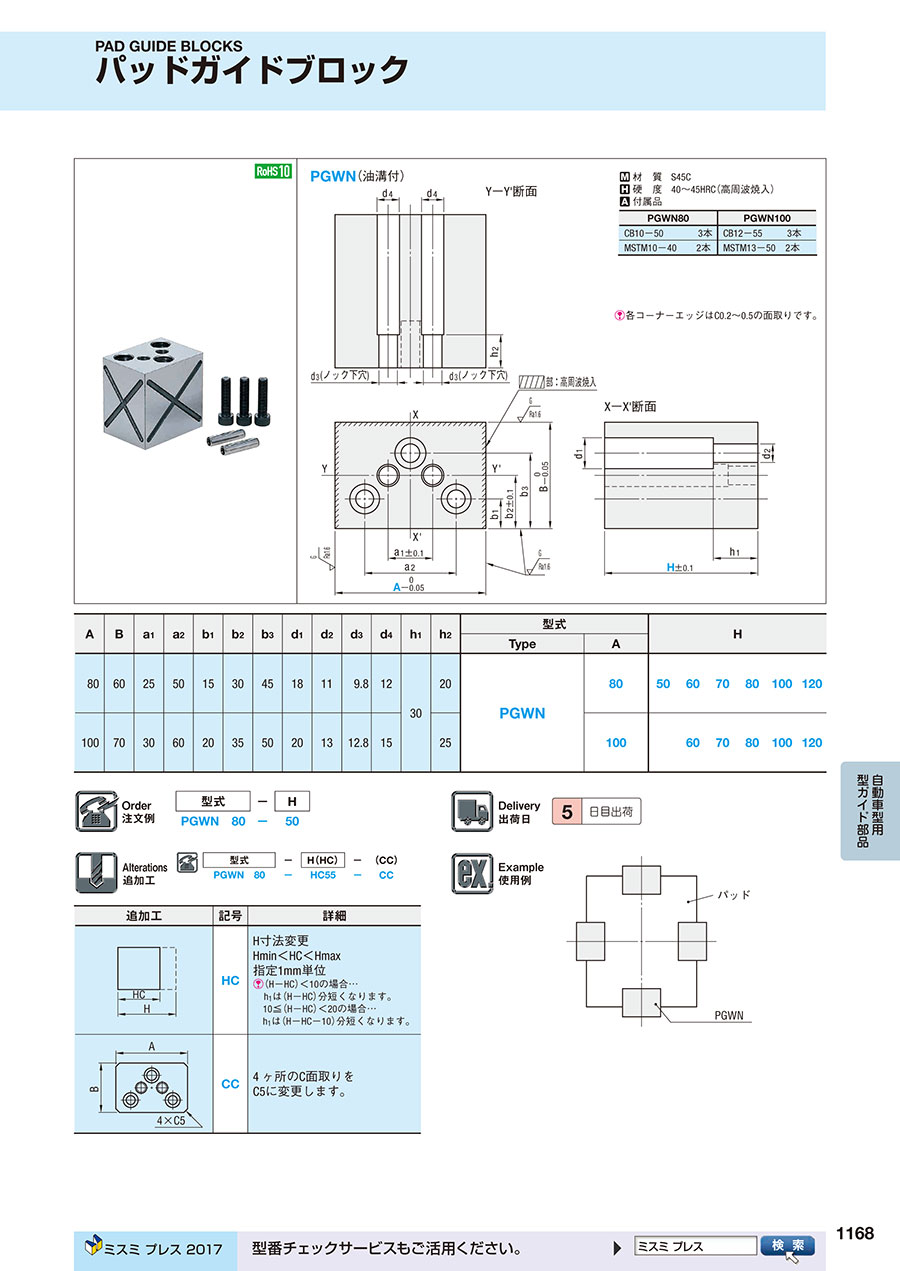

カタログ
パッドガイドブロックのレビュー
プレス金型
3
3.02020/01/21
高周波焼入れもしてあり、すぐ使えて良いのですが
取り付けを前２本、後ろ１本のほうがバランスが良いと思います。
力がかかる...もっと読む
2人が参考にしています。
プレス金型に使用
3
3.02022/09/13
パットガイドに使用します。
無給油タイプがあると良いと思います。
ノック穴が下穴なので仕上げの穴が追加工であれば便利です...もっと読む
0人が参考にしています。
プレス用金型に使用しています
4
4.02019/11/26
顧客から設計込みで製作を依頼されている製品のプレス用金型のパンチ逃げ止め部分に使用しています。気になる所は、各コーナ部が...もっと読む
0人が参考にしています。
