ミスミ

キーパー

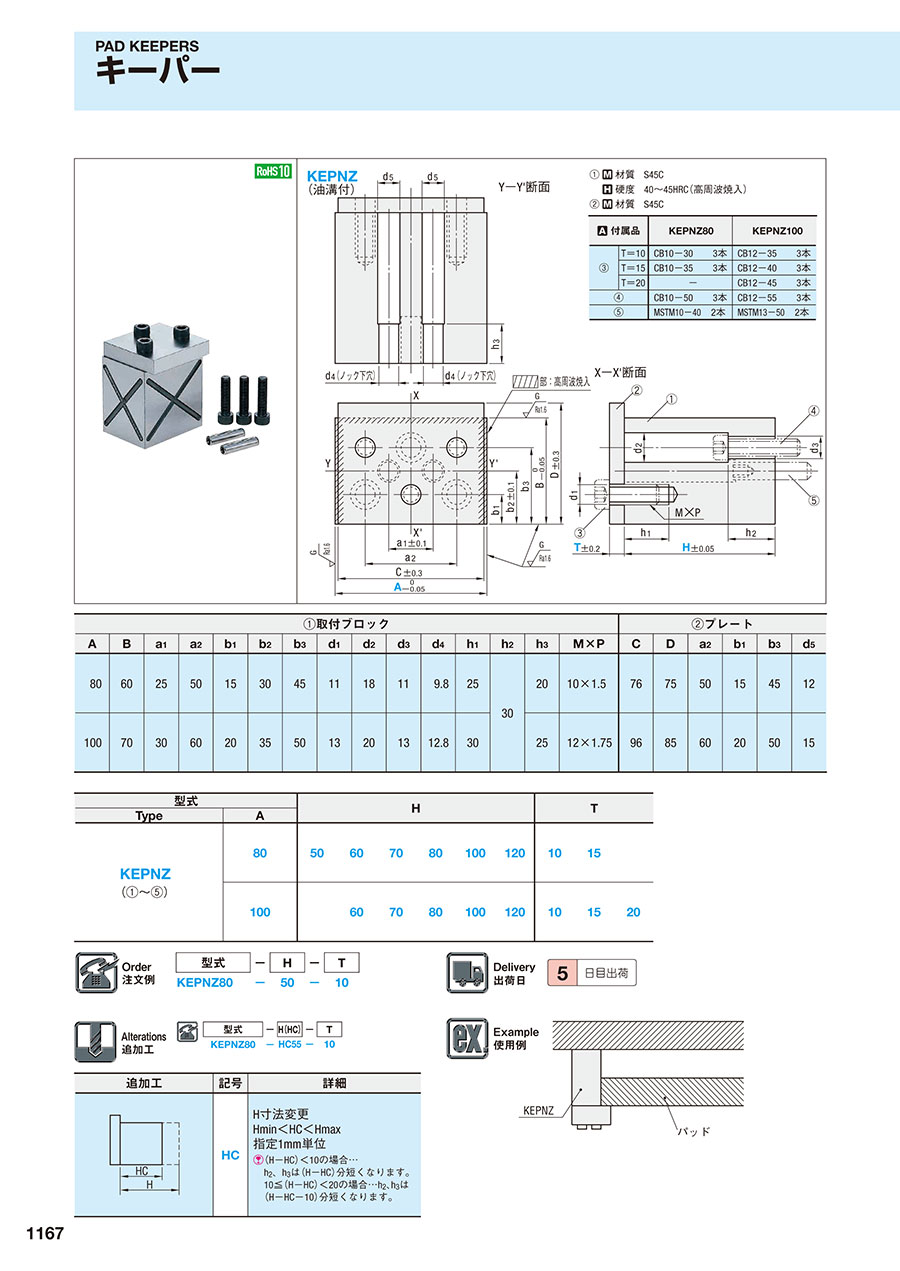

カタログ |P.1167

平均満足度3.0

この商品のレビューをみる（2件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

パッドガイドブロック

3.3

通常出荷日：10 日目

油溝付タイプのキーパとなります。材質は機械構造用炭素鋼です。

詳細情報を確認する

無料3D-CADライブラリー申し込み受付中

未確定：候補が11型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図・製品仕様

（1）	材質 S45C
	硬度 40～45HRC（高周波焼入）
（2）	材質 S45C

付属品		KEPNZ80	KEPNZ100
（3）	T＝10	CB10-30 3本	CB12-35 3本
	T＝15	CB10-35 3本	CB12-40 3本
	T＝20	-	CB12-45 3本
（4）		CB10-50 3本	CB12-55 3本
（5）		MSTM10-40 2本	MSTM13-50 2本

規格表

（1）取付ブロック															（2）プレート
A	B	a₁	a₂	b₁	b₂	b₃	d₁	d₂	d₃	d₄	h₁	h₂	h₃	M×P	C	D	a2	b1	b3	d5
80	60	25	50	15	30	45	11	18	11	9.8	25	30	20	10×1.5	76	75	50	15	45	12
100	70	30	60	20	35	50	13	20	13	12.8	30	30	25	12×1.75	96	85	60	20	50	15

型式		H						T
Type	A	H						T
KEPNZ （（1）～（5））	80	50	60	70	80	100	120	10	15
KEPNZ （（1）～（5））	100		60	70	80	100	120	10	15	20

注文例

出荷日

追加工

型番リスト

表示件数

型番

KEPNZ80-[50,60,70,80,100,120]-[10,15]

KEPNZ80-HC[51-59/1]-[10,15]

KEPNZ80-HC[61-69/1]-[10,15]

KEPNZ80-HC[71-79/1]-[10,15]

KEPNZ80-HC[81-99/1]-[10,15]

KEPNZ80-HC[101-119/1]-[10,15]

KEPNZ100-[60,70,80,100,120]-[10,15,20]

KEPNZ100-HC[61-69/1]-[10,15,20]

KEPNZ100-HC[71-79/1]-[10,15,20]

KEPNZ100-HC[81-99/1]-[10,15,20]

KEPNZ100-HC[101-119/1]-[10,15,20]

セット/単品

油溝

A(幅)

(mm)

HC(H寸法変更)

(mm)

RoHS?

最小発注数量

セット	有	80	-	50 ～ 120	10 ～ 15	10	1個
セット	有	80	51 ～ 59	-	10 ～ 15	10	1個
セット	有	80	61 ～ 69	-	10 ～ 15	10	1個
セット	有	80	71 ～ 79	-	10 ～ 15	10	1個
セット	有	80	81 ～ 99	-	10 ～ 15	10	1個
セット	有	80	101 ～ 119	-	10 ～ 15	10	1個
セット	有	100	-	60 ～ 120	10 ～ 20	10	1個
セット	有	100	61 ～ 69	-	10 ～ 20	10	1個
セット	有	100	71 ～ 79	-	10 ～ 20	10	1個
セット	有	100	81 ～ 99	-	10 ～ 20	10	1個
セット	有	100	101 ～ 119	-	10 ～ 20	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目

詳細情報

基本情報

基本情報

油溝付タイプのキーパとなります。材質は機械構造用炭素鋼です。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
