油溝付ヒールガイドプレート GW GWA GWB

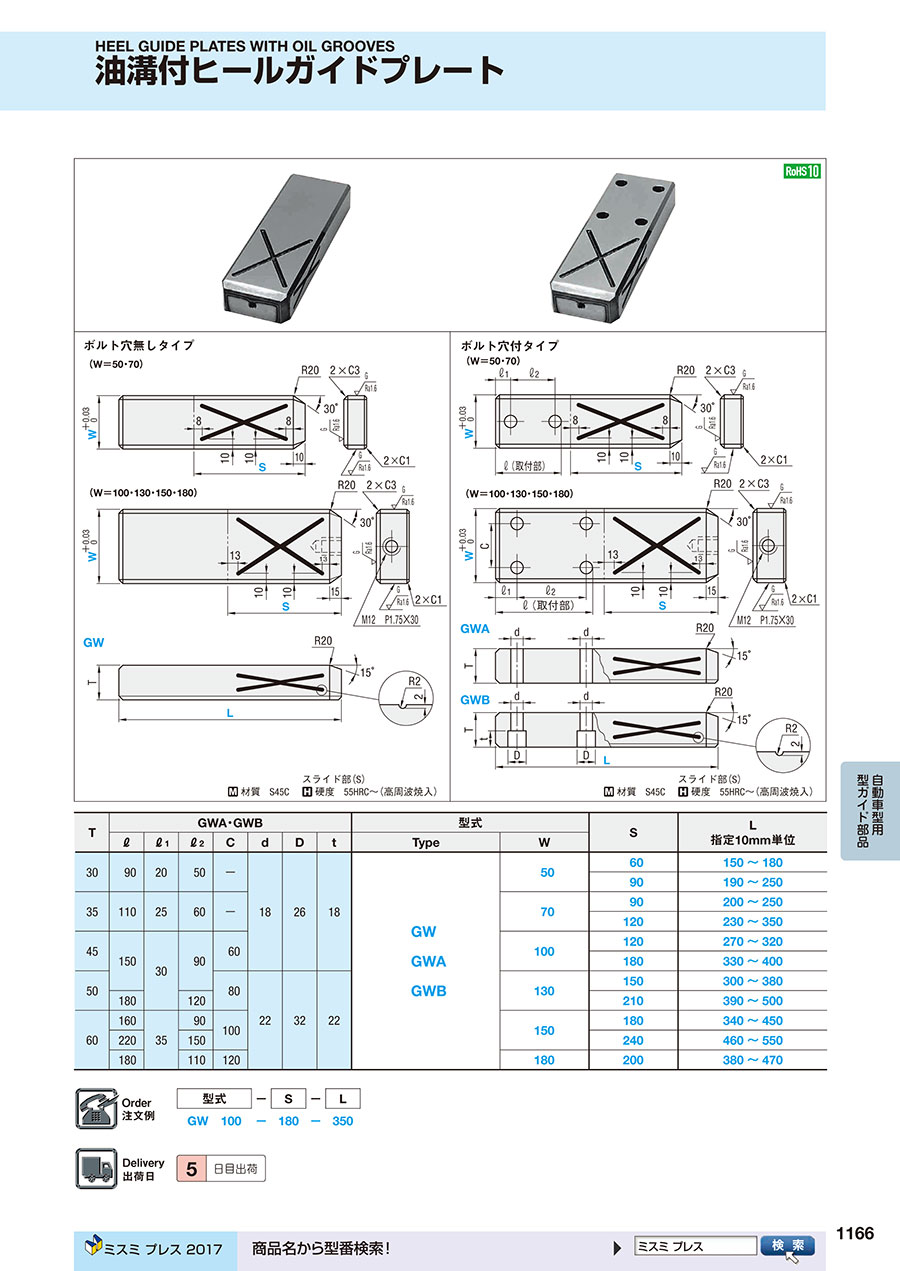

カタログ |P.1166

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

無給油ヒールガイドプレート OGG OGP OGPZ

4.8

通常価格(税別)： 8,080円 (税込価格：8,888円)

通常出荷日：5 日目～

油溝付ヒールガイドプレートです。ボルト穴なしタイプ、ボルト穴付タイプの選択が可...

詳細情報を確認する

無料3D-CADライブラリー申し込み受付中

未確定：候補が33型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図・製品仕様

スライド部（S）
材質 S45C 硬度 55HRC～（高周波焼入）

規格表

T	GWA・GWB							型式		S	L 指定10mm単位
T	ℓ	ℓ₁	ℓ₂	C	d	D	t	Type	W	S	L 指定10mm単位
30	90	20	50	-	18	26	18	GW GWA GWB	50	60	150～180
30	90	20	50	-					50	90	190～250
35	110	25	60	-					70	90	200～250
35	110	25	60	-					70	120	230～350
45	150	30	90	60					100	120	270～320
45				60					100	180	330～400
50				80	22	32	22		130	150	300～380
50	180		120	80					130	210	390～500
60	160	35	90	100					150	180	340～450
	220		150	100					150	240	460～550
	180		110	120					180	200	380～470

注文例

出荷日

型番リスト

表示件数

型番

W(幅)

(mm)

L(全長)

(mm)

S(スライド部長さ)

(mm)

取付穴

RoHS?

最小発注数量

50	150 ～ 180	60	無	10	1個
50	190 ～ 250	90	無	10	1個
70	200 ～ 250	90	無	10	1個
70	230 ～ 350	120	無	10	1個
100	270 ～ 320	120	無	10	1個
100	330 ～ 400	180	無	10	1個
130	300 ～ 380	150	無	10	1個
130	390 ～ 500	210	無	10	1個
150	340 ～ 450	180	無	10	1個
150	460 ～ 550	240	無	10	1個
180	380 ～ 470	200	無	10	1個
50	150 ～ 180	60	通し穴	10	1個
50	190 ～ 250	90	通し穴	10	1個
70	200 ～ 250	90	通し穴	10	1個
70	230 ～ 350	120	通し穴	10	1個
100	270 ～ 320	120	通し穴	10	1個
100	330 ～ 400	180	通し穴	10	1個
130	300 ～ 380	150	通し穴	10	1個
130	390 ～ 500	210	通し穴	10	1個
150	340 ～ 450	180	通し穴	10	1個
150	460 ～ 550	240	通し穴	10	1個
180	380 ～ 470	200	通し穴	10	1個
50	150 ～ 180	60	ザグリ穴	10	1個
50	190 ～ 250	90	ザグリ穴	10	1個
70	200 ～ 250	90	ザグリ穴	10	1個
70	230 ～ 350	120	ザグリ穴	10	1個
100	270 ～ 320	120	ザグリ穴	10	1個
100	330 ～ 400	180	ザグリ穴	10	1個
130	300 ～ 380	150	ザグリ穴	10	1個
130	390 ～ 500	210	ザグリ穴	10	1個
150	340 ～ 450	180	ザグリ穴	10	1個
150	460 ～ 550	240	ザグリ穴	10	1個
180	380 ～ 470	200	ザグリ穴	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目

詳細情報

基本情報

基本情報

油溝付ヒールガイドプレートです。ボルト穴なしタイプ、ボルト穴付タイプの選択が可能です。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
