プレス金型部品技術窓口
無給油ヒールガイドプレート OGG OGP OGPZ
未確定：候補が75型番あります。
商品情報

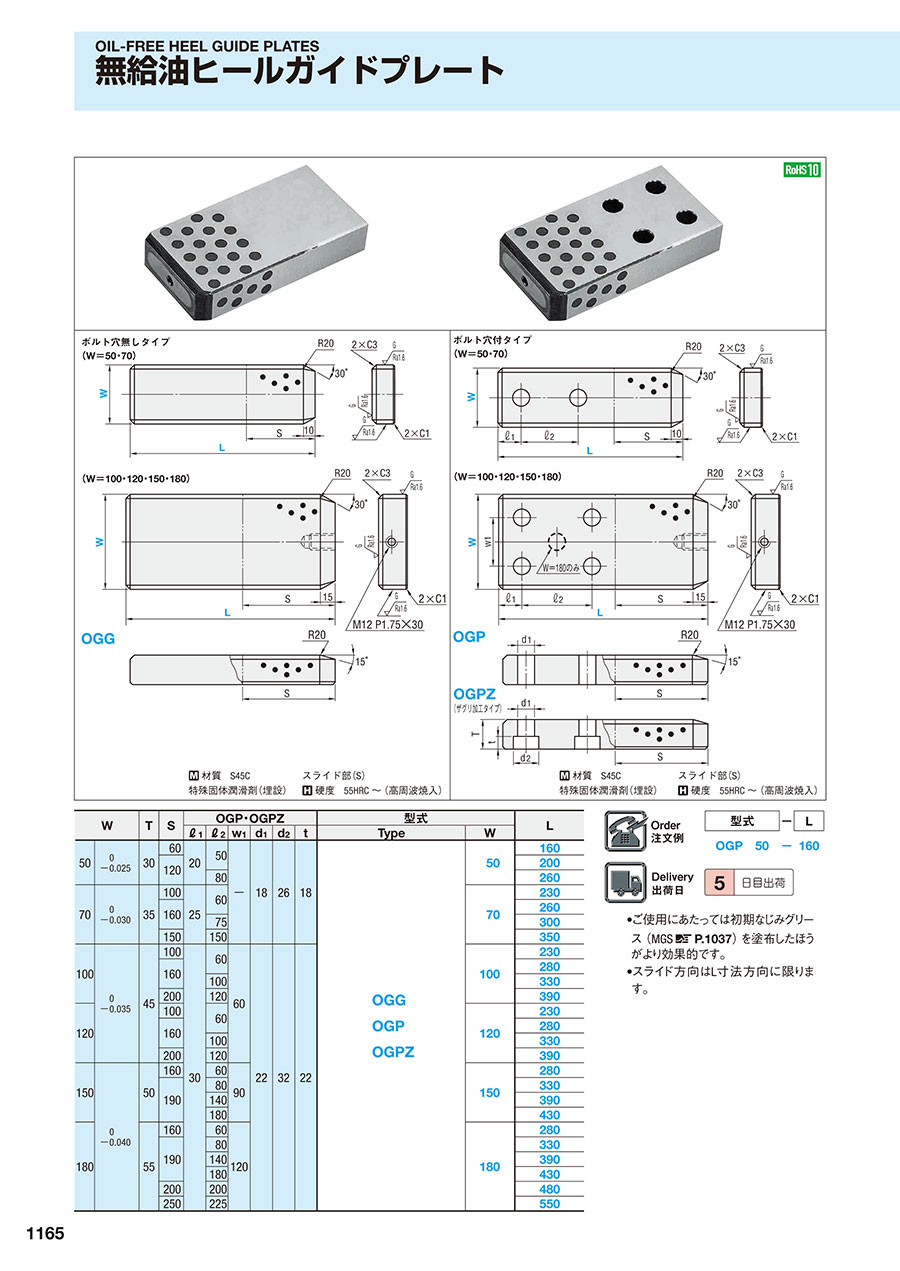

外形図・製品仕様
| 材質 S45C | スライド部（S） |
| 特殊固体潤滑剤（埋設） | 硬度 55HRC～（ 高周波焼入） |
| 材質 S45C | スライド部（S） |
| 特殊固体潤滑剤（埋設） | 硬度 55HRC～（ 高周波焼入） |
規格表
| W | T | S | OGP・OGPZ | 型式 | L | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ℓ1 | ℓ2 | w1 | d1 | d2 | t | Type | W | |||||
| 50 | 0 -0.025 | 30 | 60 | 20 | 50 | - | 18 | 26 | 18 | OGG OGP OGPZ | 50 | 160 |
| 120 | 200 | |||||||||||
| 80 | 260 | |||||||||||
| 70 | 0 -0.030 | 35 | 100 | 25 | 60 | 70 | 230 | |||||
| 160 | 260 | |||||||||||
| 75 | 300 | |||||||||||
| 150 | 150 | 350 | ||||||||||
| 100 | 0 -0.035 | 45 | 100 | 30 | 60 | 60 | 22 | 32 | 22 | 100 | 230 | |
| 160 | 280 | |||||||||||
| 100 | 330 | |||||||||||
| 200 | 120 | 390 | ||||||||||
| 120 | 100 | 60 | 120 | 230 | ||||||||
| 160 | 280 | |||||||||||
| 100 | 330 | |||||||||||
| 200 | 120 | 390 | ||||||||||
| 150 | 0 -0.040 | 50 | 160 | 60 | 90 | 150 | 280 | |||||
| 190 | 80 | 330 | ||||||||||
| 140 | 390 | |||||||||||
| 180 | 430 | |||||||||||
| 180 | 55 | 160 | 60 | 120 | 180 | 280 | ||||||
| 190 | 80 | 330 | ||||||||||
| 140 | 390 | |||||||||||
| 180 | 430 | |||||||||||
| 200 | 200 | 480 | ||||||||||
| 250 | 225 | 550 | ||||||||||
注文例
出荷日
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
8,080円 ( 8,888円 ) | 5日目 |
9,390円 ( 10,329円 ) | 5日目 |
12,120円 ( 13,332円 ) | 5日目 |
12,600円 ( 13,860円 ) | 5日目 |
13,550円 ( 14,905円 ) | 5日目 |
15,330円 ( 16,863円 ) | 5日目 |
18,310円 ( 20,141円 ) | 5日目 |
18,260円 ( 20,086円 ) | 5日目 |
19,210円 ( 21,131円 ) | 5日目 |
21,830円 ( 24,013円 ) | 5日目 |
25,870円 ( 28,457円 ) | 5日目 |
18,740円 ( 20,614円 ) | 5日目 |
21,470円 ( 23,617円 ) | 5日目 |
24,920円 ( 27,412円 ) | 5日目 |
27,540円 ( 30,294円 ) | 5日目 |
24,680円 ( 27,148円 ) | 5日目 |
26,710円 ( 29,381円 ) | 5日目 |
31,230円 ( 34,353円 ) | 5日目 |
33,850円 ( 37,235円 ) | 5日目 |
28,720円 ( 31,592円 ) | 5日目 |
33,830円 ( 37,213円 ) | 5日目 |
41,920円 ( 46,112円 ) | 5日目 |
44,180円 ( 48,598円 ) | 5日目 |
49,770円 ( 54,747円 ) | 5日目 |
56,670円 ( 62,337円 ) | 5日目 |
8,210円 ( 9,031円 ) | 5日目 |
9,520円 ( 10,472円 ) | 5日目 |
12,250円 ( 13,475円 ) | 5日目 |
12,730円 ( 14,003円 ) | 5日目 |
13,680円 ( 15,048円 ) | 5日目 |
15,470円 ( 17,017円 ) | 5日目 |
18,440円 ( 20,284円 ) | 5日目 |
18,560円 ( 20,416円 ) | 5日目 |
19,510円 ( 21,461円 ) | 5日目 |
22,130円 ( 24,343円 ) | 5日目 |
26,170円 ( 28,787円 ) | 5日目 |
19,030円 ( 20,933円 ) | 5日目 |
21,770円 ( 23,947円 ) | 5日目 |
25,220円 ( 27,742円 ) | 5日目 |
27,840円 ( 30,624円 ) | 5日目 |
24,980円 ( 27,478円 ) | 5日目 |
27,010円 ( 29,711円 ) | 5日目 |
31,530円 ( 34,683円 ) | 5日目 |
34,140円 ( 37,554円 ) | 5日目 |
29,150円 ( 32,065円 ) | 5日目 |
34,260円 ( 37,686円 ) | 5日目 |
42,350円 ( 46,585円 ) | 5日目 |
44,610円 ( 49,071円 ) | 5日目 |
50,200円 ( 55,220円 ) | 5日目 |
57,100円 ( 62,810円 ) | 5日目 |
8,450円 ( 9,295円 ) | 5日目 |
9,760円 ( 10,736円 ) | 5日目 |
12,490円 ( 13,739円 ) | 5日目 |
12,970円 ( 14,267円 ) | 5日目 |
13,920円 ( 15,312円 ) | 5日目 |
15,700円 ( 17,270円 ) | 5日目 |
18,680円 ( 20,548円 ) | 5日目 |
18,920円 ( 20,812円 ) | 5日目 |
19,870円 ( 21,857円 ) | 5日目 |
22,480円 ( 24,728円 ) | 5日目 |
カタログ
無給油ヒールガイドプレート OGG OGP OGPZのレビュー
プレス金型に使用
4
4.02022/08/23
無給油タイプの為よく使用します。
精度も良く安心して使用できます。
0人が参考にしています。
金型のガイドうプレートに
5
5.02022/05/30
プレス金型のガイドに使用する為に購入しました。
精度も出ており、納期も早く使用上も全く問題なく使用出来ます。
0人が参考にしています。
ヒールガイド
5
5.02018/06/18
大きい金型を製作時に使用しています。
品質がよく、この商品を使っていて、
問題になることがなかったです。
0人が参考にしています。
DW型のヒールガイド
5
5.02017/07/03
よく使うタイプで信頼度が高い。
今後も使用していくつもりです。
0人が参考にしています。
よくあるご質問（FAQ）
Q無給油ヒールガイドプレートの特殊個体潤滑剤（埋設）は深さ何mmになりますか？
A
深さ２~3mmです。
