プレス金型部品技術窓口

絞り込み条件

未確定：候補が6型番あります。

ポスト径(mm)
~mm
- 30
- 40
- 50
- 60
- 80
- 100
Color 保安色
~mm
Ｔ(高さ)(mm)
~mm
[20-55/5mm単位]
タイプ
~mm
- KEB
CAD
- 2D
- 3D
出荷日
- すべて
- 3日以内

ミスミ

ガイドブシュ抜止エンドブロック

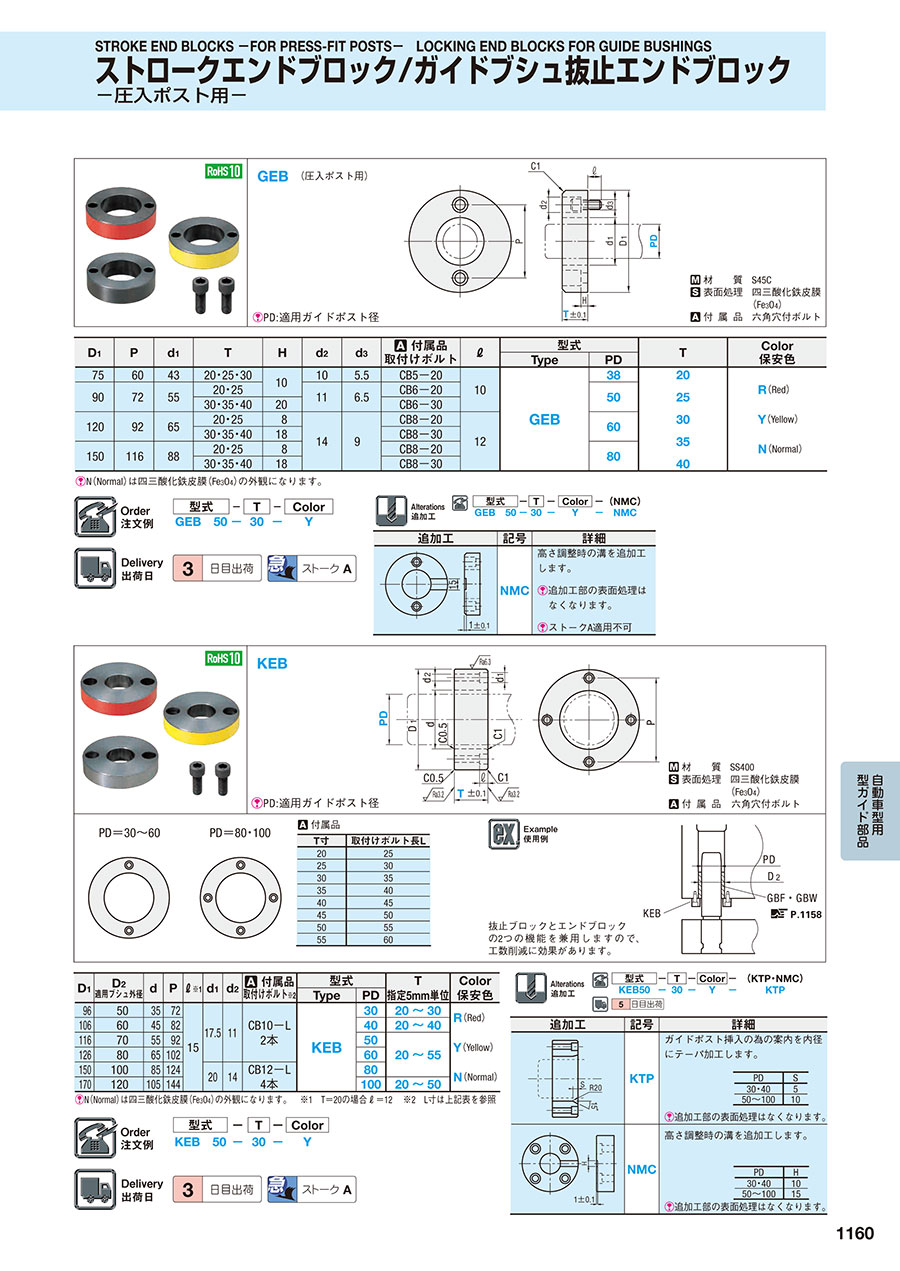

カタログ |P.1160

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

無給油ガイドブシュ

通常価格(税別)： 1,400円 (税込価格：1,540円)

通常出荷日：在庫品1日目

ガイドブシュ抜止エンドブロックです。材質は機械構造用炭素鋼です。

詳細情報を確認する

無料3D-CADライブラリー申し込み受付中

未確定：候補が6型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図・製品仕様

材質 SS400
表面処理四三酸化鉄皮膜（Fe₃O₄）
付属品六角穴付ボルト

PD:適用ガイドポスト径

付属品

T寸	取付けボルト長L
20	25
25	30
30	35
35	40
40	45
45	50
50	55
55	60

規格表

D₁	D₂ 適用ブシュ外径	d	P	ℓ※₁	d₁	d₂	付属品取付けボルト※2	型式		T 指定5mm単位	Color 保安色
D₁	D₂ 適用ブシュ外径	d	P	ℓ※₁	d₁	d₂	付属品取付けボルト※2	Type	PD	T 指定5mm単位	Color 保安色
96	50	35	72	15	17.5	11	CB10-L 2本	KEB	30	20～30	R（Red） Y（Yellow） N（Normal）
106	60	45	82						40	20～40
116	70	55	92						50	20～55
126	80	65	102						60
150	100	85	124		20	14	CB12-L 4本		80
170	120	105	144		20	14	CB12-L 4本		100	20～50

N（Normal）は四三酸化鉄皮膜（Fe₃O₄）の外観になります。 ※1 T＝20の場合ℓ＝12 ※2 L寸は上記表を参照

注文例

出荷日

追加工

型番リスト

表示件数

型番

KEB30-[20-30/5]-[N,R,Y]

KEB40-[20-40/5]-[N,R,Y]

KEB50-[20-55/5]-[N,R,Y]

KEB60-[20-55/5]-[N,R,Y]

KEB80-[20-55/5]-[N,R,Y]

KEB100-[20-50/5]-[N,R,Y]

ポスト径

(mm)

Color 保安色

Ｔ(高さ)

(mm)

RoHS?

最小発注数量

30	N(Normal) / R(Red) / Y(Yellow)	20 ～ 30	10	1個
40	N(Normal) / R(Red) / Y(Yellow)	20 ～ 40	10	1個
50	N(Normal) / R(Red) / Y(Yellow)	20 ～ 55	10	1個
60	N(Normal) / R(Red) / Y(Yellow)	20 ～ 55	10	1個
80	N(Normal) / R(Red) / Y(Yellow)	20 ～ 55	10	1個
100	N(Normal) / R(Red) / Y(Yellow)	20 ～ 50	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目

詳細情報

基本情報

基本情報

ガイドブシュ抜止エンドブロックです。材質は機械構造用炭素鋼です。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
