無給油ガイドブシュ -圧入タイプ-
- 数量スライド割引
- 価格改定
- 一部当日出荷可能
- 通常単価(税別)
- 2,408円～9,232円
- 税込単価
- 2,649円～10,155円
圧入タイプの無給油ガイドブッシュです。材質はねずみ鋳鉄、機械構造用炭素鋼です。...
詳細情報を確認する- ガイド種別
- 無給油ガイド(圧入タイプ)
- 給油/無給油
- 無給油
未確定：候補が5型番あります。
商品情報

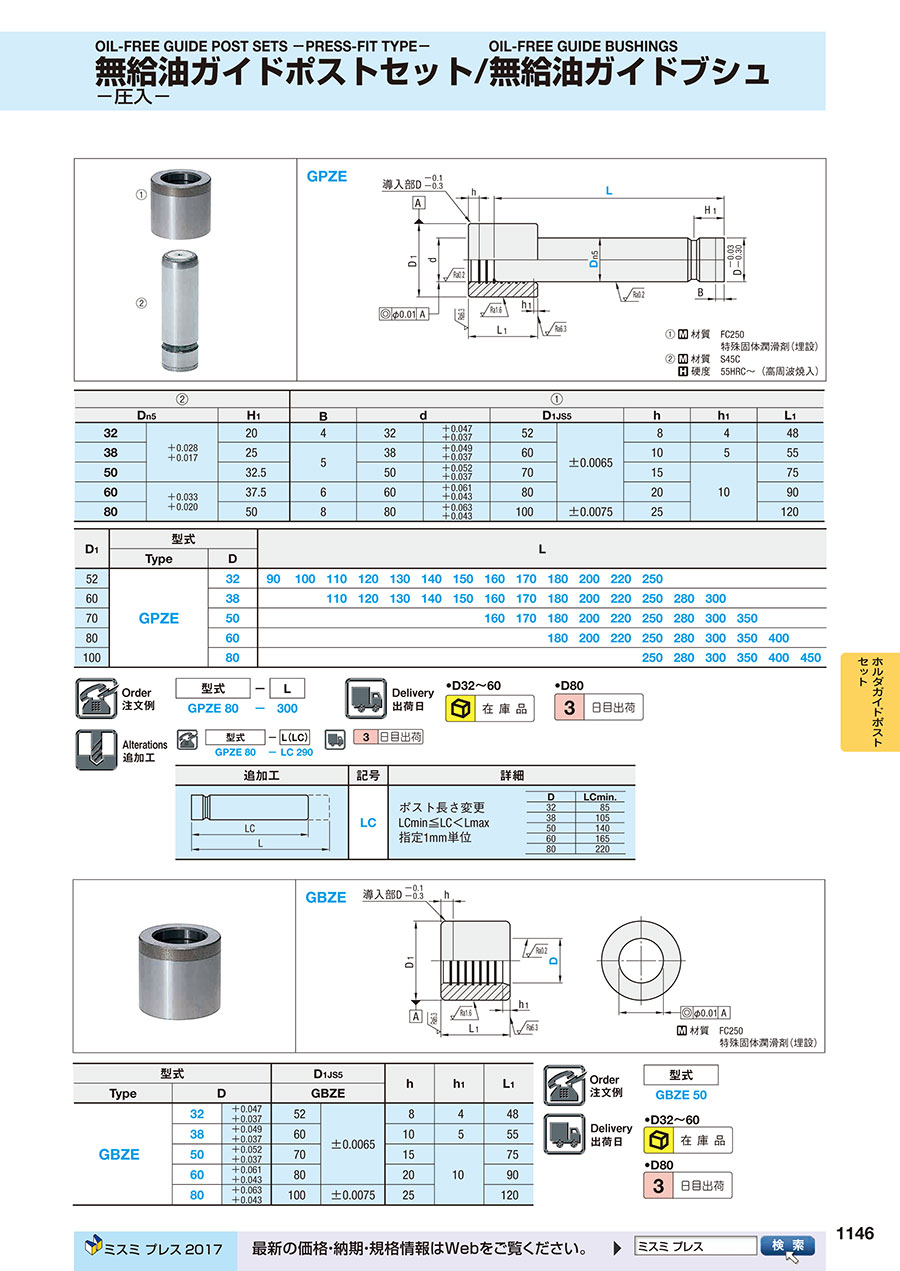

外形図・製品仕様
| 材質 | FC250 |
| 特殊固体潤滑剤（埋設） |
規格表
| 型式 | D1JS5 | h | h1 | L1 | |||
|---|---|---|---|---|---|---|---|
| Type | D | GBZE | |||||
| GBZE | 32 | +0.047 +0.037 | 52 | ±0.0065 | 8 | 4 | 48 |
| 38 | +0.049 +0.037 | 60 | 10 | 5 | 55 | ||
| 50 | +0.052 +0.037 | 70 | 15 | 10 | 75 | ||
| 60 | +0.061 +0.043 | 80 | 20 | 90 | |||
| 80 | +0.063 +0.043 | 100 | ±0.0075 | 25 | 120 | ||
注文例
