プレス金型部品技術窓口
型番

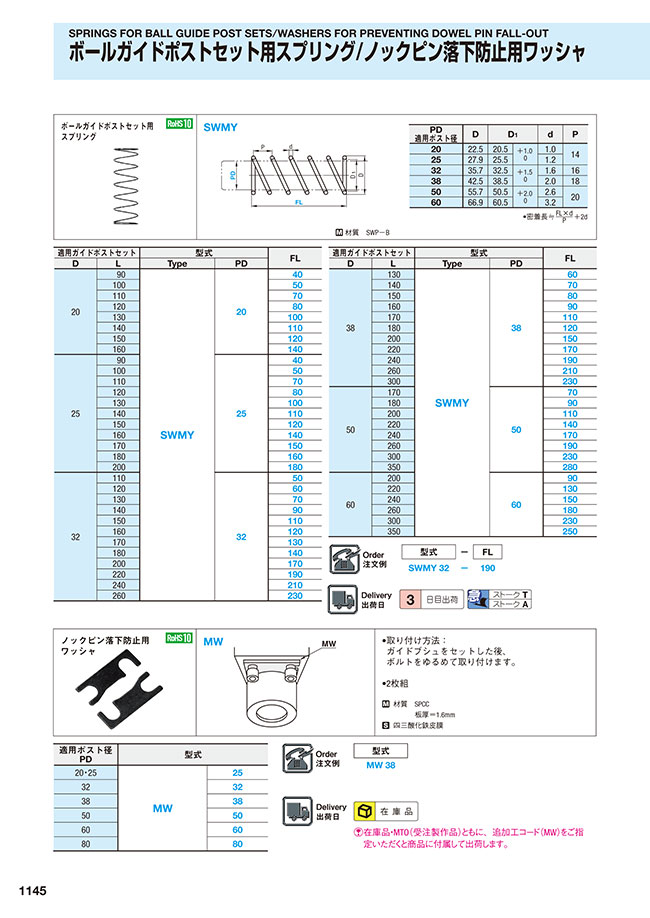

外形図・製品仕様
材質 SWP-B
規格表
| PD 適用ポスト径 | D | D1 | d | P | |
|---|---|---|---|---|---|
| 20 | 22.5 | 20.5 | +1.0 0 | 1.0 | 14 |
| 25 | 27.9 | 25.5 | 1.2 | ||
| 32 | 35.7 | 32.5 | +1.5 0 | 1.6 | 16 |
| 38 | 42.5 | 38.5 | 2.0 | 18 | |
| 50 | 55.7 | 50.5 | +2.0 0 | 2.6 | 20 |
| 60 | 66.9 | 60.5 | 3.2 | ||
| 適用ガイドポストセット | 型式 | FL | ||
|---|---|---|---|---|
| D | L | Type | PD | |
| 20 | 90 | SWMY | 20 | 40 |
| 100 | 50 | |||
| 110 | 70 | |||
| 120 | 80 | |||
| 130 | 100 | |||
| 140 | 110 | |||
| 150 | 120 | |||
| 160 | 140 | |||
| 25 | 90 | 25 | 40 | |
| 100 | 50 | |||
| 110 | 70 | |||
| 120 | 80 | |||
| 130 | 100 | |||
| 140 | 110 | |||
| 150 | 120 | |||
| 160 | 140 | |||
| 170 | 150 | |||
| 180 | 160 | |||
| 200 | 180 | |||
| 32 | 110 | 32 | 50 | |
| 120 | 60 | |||
| 130 | 70 | |||
| 140 | 90 | |||
| 150 | 110 | |||
| 160 | 120 | |||
| 170 | 130 | |||
| 180 | 140 | |||
| 200 | 170 | |||
| 220 | 190 | |||
| 240 | 210 | |||
| 260 | 230 | |||
| 適用ガイドポストセット | 型式 | FL | ||
|---|---|---|---|---|
| D | L | Type | PD | |
| 38 | 130 | SWMY | 38 | 60 |
| 140 | 70 | |||
| 150 | 80 | |||
| 160 | 90 | |||
| 170 | 110 | |||
| 180 | 120 | |||
| 200 | 150 | |||
| 220 | 170 | |||
| 240 | 190 | |||
| 260 | 210 | |||
| 300 | 230 | |||
| 50 | 170 | 50 | 70 | |
| 180 | 90 | |||
| 200 | 110 | |||
| 220 | 140 | |||
| 240 | 170 | |||
| 260 | 190 | |||
| 300 | 230 | |||
| 350 | 280 | |||
| 60 | 200 | 60 | 90 | |
| 220 | 130 | |||
| 240 | 150 | |||
| 260 | 180 | |||
| 300 | 230 | |||
| 350 | 250 | |||
注文例
出荷日
絞り込み条件：2 項目の仕様が未選択です
適用ポスト径 PD(mm)
- 20
- 25
- 32
- 38
- 50
- 60
FL(自由長)(mm)
- 40
- 50
- 60
- 70
- 80
- 90
- 100
- 110
- 120
- 130
- 140
- 150
- 160
- 170
- 180
- 190
- 210
- 230
- 250
- 280
タイプ
- SWMY
CAD
- 2D
- 3D
出荷日
- すべて
- 当日出荷可能
- 3日以内
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
詳細情報
基本情報
ボールガイドポストセット用スプリングです。材質はピアノ線です。
