プレス金型部品技術窓口
ボールガイドポストセット用ストッパ
- 通常単価(税別)
- 554円～1,051円
- 税込単価
- 609円～1,156円
通常出荷日：在庫品1日目当日出荷可能
ボールガイドポストセット用ストッパです。取付の際スパナでシャフトを変形させないようご注意ください。
- ガイド種別
- 関連部品
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)

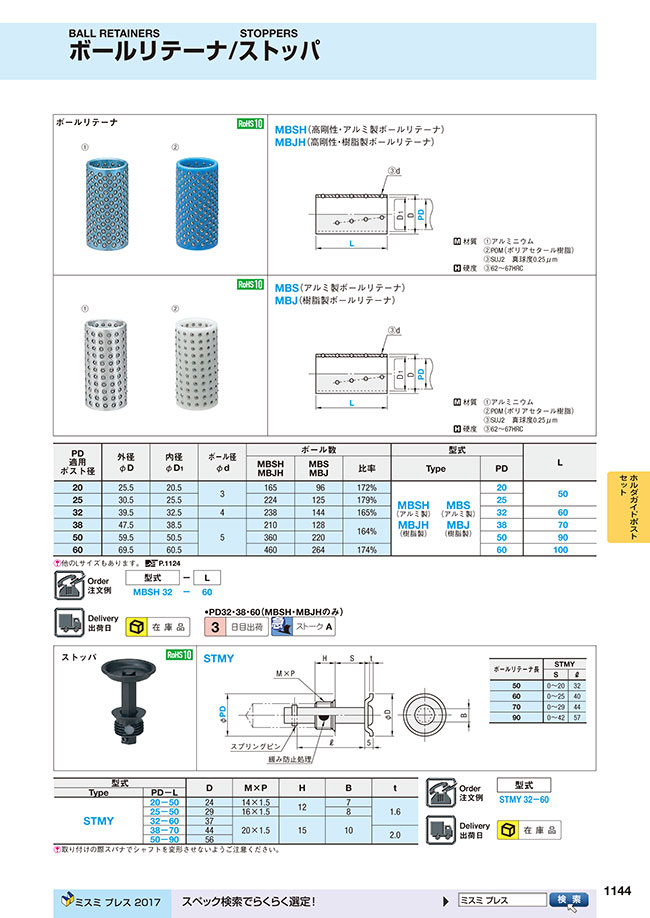

外形図・製品仕様
| ボールリテーナ長 | STMY | |
|---|---|---|
| S | ℓ | |
| 50 | 0～20 | 32 |
| 60 | 0～25 | 40 |
| 70 | 0～29 | 44 |
| 90 | 0～42 | 57 |
規格表
| 型式 | D | M×P | H | B | t | |
|---|---|---|---|---|---|---|
| Type | PD-L | |||||
| STMY | 20-50 | 24 | 14×1.5 | 12 | 7 | 1.6 |
| 25-50 | 29 | 16×1.5 | 8 | |||
| 32-60 | 37 | 20×1.5 | 15 | 10 | ||
| 38-70 | 44 | 2.0 | ||||
| 50-90 | 56 | |||||
取り付けの際スパナでシャフトを変形させないようご注意ください。
注文例
出荷日
絞り込み条件：2 項目の仕様が未選択です
適用ポスト径 PD(mm)
- 20
- 25
- 32
- 38
- 50
L(適用リテーナ長)(mm)
- 50
- 60
- 70
- 90
タイプ
- STMY
CAD
- 2D
- 3D
出荷日
- すべて
- 当日出荷可能
詳細情報
基本情報
ボールガイドポストセット用ストッパです。取付の際スパナでシャフトを変形させないようご注意ください。
