ボールガイドブシュ
- 通常単価(税別)
- 2,105円～12,681円
- 税込単価
- 2,316円～13,949円
通常出荷日：在庫品1日目～3日目一部当日出荷可能
ボールガイドブシュです。材質はねずみ鋳鉄、軸受鋼です。ボルト、ノックピンは付属しません。
未確定：候補が57型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

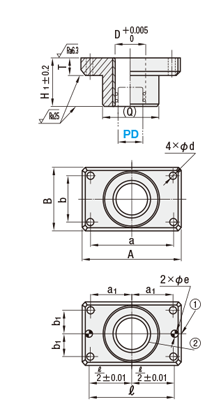

外形図・製品仕様
ボールガイドブシュMABMABP（ノック穴付）
| （1） | [ M ]材質 FC250 |
| （2） | [ M ]材質 SUJ2 |
| [ H ]硬度 58HRC～ |
[ ! ]ボルト・ノックピンは付属しません。
[ ! ]（ ）寸法は参考値です。
規格表
| 型式 | D | A | B | a | b | d | H1 | T | （Q） | eH7 | ℓ | a1 | b1 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Type | PD | |||||||||||||||
| MAB MABP | 20 | 26 | +0.005 0 | 74 | 44 | 56 | 30 | 6.6 | 50 | 15 | 42 | 6 | +0.012 0 | 56 | 28 | 15 |
| 25 | 31 | 84 | 48 | 66 | 9 | 20 | 46 | 8 | +0.015 0 | 66 | 33 | |||||
| 32 | 40 | 100 | 58 | 76 | 36 | 11 | 60 | 56 | 76 | 38 | 18 | |||||
| 38 | 48 | 130 | 75 | 100 | 44 | 70 | 25 | 73 | 10 | 100 | 50 | 22 | ||||
| 50 | 60 | 155 | 90 | 125 | 60 | 14 | 90 | 87 | 125 | 62.5 | 30 | |||||
| 60 | 70 | 190 | 120 | 150 | 80 | 18 | 100 | 30 | 116 | 13 | +0.018 0 | 150 | 75 | 40 | ||
[ ! ]型式の最後にMWをご指定いただいた場合、ノックピン落下防止用ワッシャ（>> P.1145）を付属し出荷いたします（MABPの在庫品）。
MWご指定による出荷日の変更はございません。該当するMWは>> P.1132追加工欄をご参照ください。
注文例
| 型式 | - | （MW） |
| MAB 25 |
出荷日
・D20～60·MAB（P）
 | 在庫品 |
追加工
| 型式 | - | （W・B・BKC） |
| MABP 50 | - | BKC |
| 3 | 日目出荷 |
| 急 | ストークT |
| 急 | ストークA |
[ NG ]φD80はストーク適用不可
| 追加工 | 記号 | 詳細 |
 | ブシュ W | ストロークエンドブロック取り付け用のタップ加工をします。 追加工詳細>>こちら [ NG ]D20適用不可 [ NG ]MAB・MABPは適用不可 |
ブシュ側  | ブシュ B | ツバ面を加工します。 逆タイプで使用すると型高さを低くできます。 追加工詳細>>こちら |
| 追加工 | 記号 | 詳細 | |||||||||||||||
 | BKC | ブシュ側H1寸法公差変更します。 H1±0.2 ⇒ ±0.1 [ NG ]D20適用不可 | |||||||||||||||
 | MW | ノックピン落下防止用ワッシャ MW(>>こちら)を付属します。 [ ! ]数量1につき、1対(2枚組)が [ ! ]MGBP・MGBZP・MABPの在庫品・ |
| ||||||||||||||
[ ! ]在庫品型式にMWコードをご指定の場合は在庫品の納期、MTO（受注製作品）にMWご指定の場合はMTO（受注製作品）の納期にて出荷（MGBP・MGBZP・MABP）いたします。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,105円 ( 2,316円 ) | 在庫品1日目当日出荷可能 |
2,638円 ( 2,902円 ) | 3日目 |
2,214円 ( 2,435円 ) | 在庫品1日目当日出荷可能 |
2,747円 ( 3,022円 ) | 3日目 |
2,759円 ( 3,035円 ) | 在庫品1日目当日出荷可能 |
3,291円 ( 3,620円 ) | 3日目 |
3,884円 ( 4,272円 ) | 在庫品1日目当日出荷可能 |
4,683円 ( 5,151円 ) | 3日目 |
5,518円 ( 6,070円 ) | 在庫品1日目当日出荷可能 |
6,316円 ( 6,948円 ) | 3日目 |
9,958円 ( 10,954円 ) | 在庫品1日目当日出荷可能 |
11,289円 ( 12,418円 ) | 3日目 |
2,541円 ( 2,795円 ) | 在庫品1日目当日出荷可能 |
3,073円 ( 3,380円 ) | 3日目 |
3,231円 ( 3,554円 ) | 3日目 |
2,695円 ( 2,965円 ) | 在庫品1日目当日出荷可能 |
3,231円 ( 3,554円 ) | 3日目 |
2,662円 ( 2,928円 ) | 在庫品1日目当日出荷可能 |
3,194円 ( 3,513円 ) | 3日目 |
3,352円 ( 3,687円 ) | 3日目 |
3,061円 ( 3,367円 ) | 3日目 |
3,219円 ( 3,541円 ) | 3日目 |
2,816円 ( 3,098円 ) | 在庫品1日目当日出荷可能 |
3,352円 ( 3,687円 ) | 3日目 |
3,219円 ( 3,541円 ) | 3日目 |
3,219円 ( 3,541円 ) | 在庫品1日目当日出荷可能 |
3,751円 ( 4,126円 ) | 3日目 |
3,908円 ( 4,299円 ) | 3日目 |
3,618円 ( 3,980円 ) | 3日目 |
3,775円 ( 4,153円 ) | 3日目 |
3,377円 ( 3,715円 ) | 在庫品1日目当日出荷可能 |
3,908円 ( 4,299円 ) | 3日目 |
3,775円 ( 4,153円 ) | 3日目 |
4,429円 ( 4,872円 ) | 在庫品1日目当日出荷可能 |
5,227円 ( 5,750円 ) | 3日目 |
5,433円 ( 5,976円 ) | 3日目 |
4,961円 ( 5,457円 ) | 3日目 |
5,167円 ( 5,684円 ) | 3日目 |
4,631円 ( 5,094円 ) | 在庫品1日目当日出荷可能 |
5,433円 ( 5,976円 ) | 3日目 |
5,167円 ( 5,684円 ) | 3日目 |
6,086円 ( 6,695円 ) | 在庫品1日目当日出荷可能 |
6,885円 ( 7,574円 ) | 3日目 |
7,091円 ( 7,800円 ) | 3日目 |
6,619円 ( 7,281円 ) | 3日目 |
6,824円 ( 7,506円 ) | 3日目 |
6,292円 ( 6,921円 ) | 在庫品1日目当日出荷可能 |
7,091円 ( 7,800円 ) | 3日目 |
6,824円 ( 7,506円 ) | 3日目 |
11,059円 ( 12,165円 ) | 在庫品1日目当日出荷可能 |
12,390円 ( 13,629円 ) | 3日目 |
12,681円 ( 13,949円 ) | 3日目 |
11,725円 ( 12,898円 ) | 3日目 |
12,015円 ( 13,217円 ) | 3日目 |
11,352円 ( 12,487円 ) | 在庫品1日目当日出荷可能 |
12,681円 ( 13,949円 ) | 3日目 |
12,015円 ( 13,217円 ) | 3日目 |
カタログ
ボールガイドブシュのレビュー
金型破損により交換
5
5.02020/07/29
規格が同じであった為取付も簡単にできました。
ノック穴も同じでスムーズな作業となりました
0人が参考にしています。
部品交換
4
4.02019/01/19
割れてしまったので交換するために購入しました。
単品だと納期も早いので助かりました。
0人が参考にしています。
