油溝付ガイドポストセット

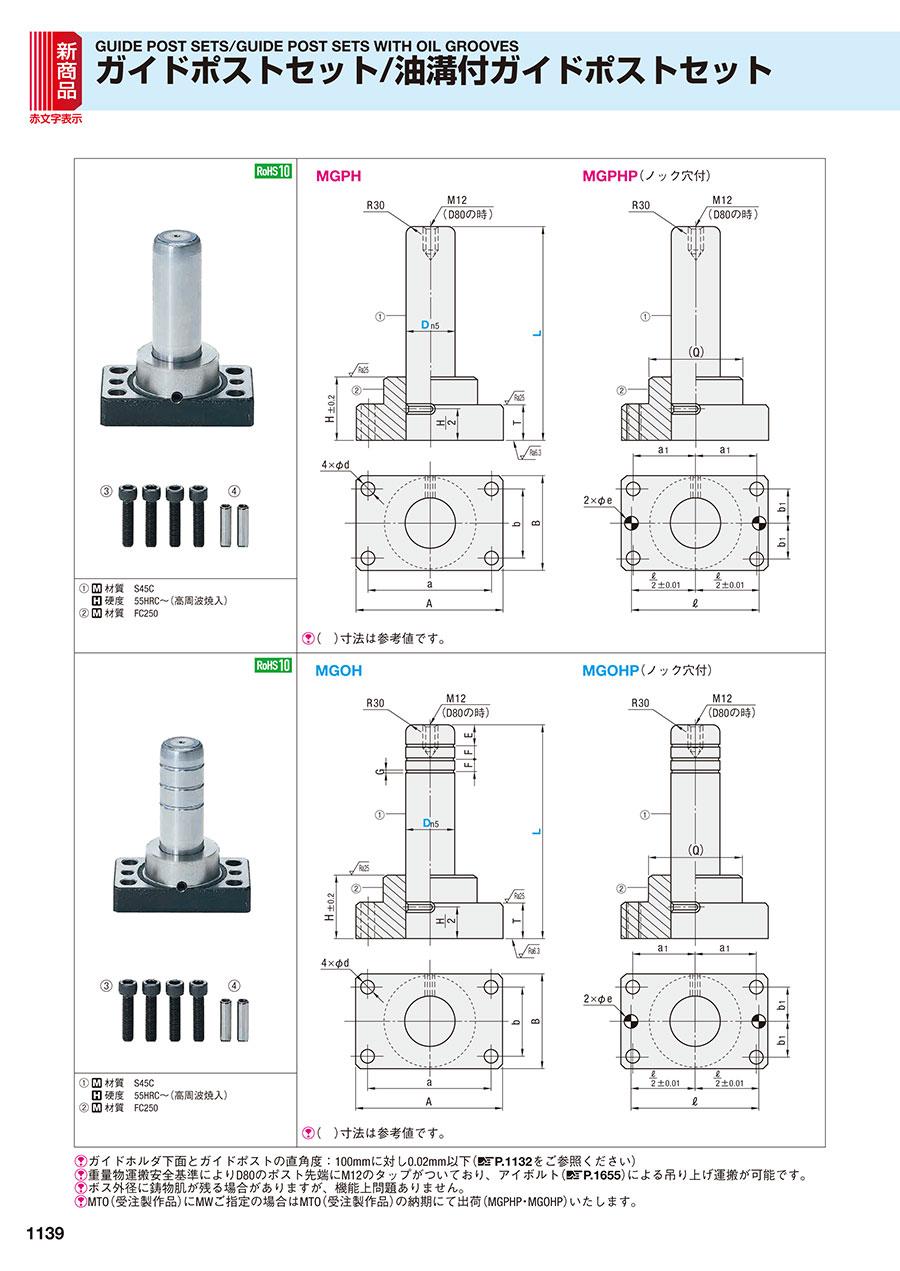

カタログ |P.1139

価格改定

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ガイドポストセット

通常出荷日：6 日目～

油溝付ガイドポストセットです。ガイドポストの材質は機械構造用炭素鋼です。

詳細情報を確認する

ガイド種別
油溝付ガイド
給油/無給油
給油
追加工
有

無料3D-CADライブラリー申し込み受付中

未確定：候補が12型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図・製品仕様

（）寸法は参考値です。

（1）	材質 S45C
	硬度 55HRC～（高周波焼入）
（2）	材質 FC250

ガイドホルダ下面とガイドポストの直角度：100mmに対し0.02mm以下（ P.1132をご参照ください）
重量物運搬安全基準によりD80のポスト先端にM12のタップがついており、アイボルト（ P.1655）による吊り上げ運搬が可能です。
ボス外径に鋳物肌が残る場合がありますが、機能上問題ありません。
MTO（受注製作品）にMWご指定の場合はMTO（受注製作品）の納期にて出荷（MGPHP・MGOHP）いたします。
ガイドポストの止めネジは一度緩めると再締付時軸力が低下するため、基本的に緩めないでご使用ください。
止めネジを緩めて再度締結する場合はロックタイトの塗布を推奨します。

規格表

D_n5		D	A	B	a	b	d	H	T	（Q）	E	F	G	ℓ	a₁	b₁	eH7		（3）付属ボルト	（4）付属ノックピン
20	+0.024 +0.015	20	74	44	56	30	6.6	30	15	42	−	−	−	56	28	15	6	+0.012 0	CB6-30	MSTM6-20
25	+0.024 +0.015	25	84	48	66	30	9	30	20	46	13	13	3	66	33	15	8	+0.015 0	CB8-35	MSTM8-30
32	+0.028 +0.017	32	100	58	76	36	11	40	20	56	15	15		76	38	18	8		CB10-40	MSTM8-30
38		38	130	75	100	44	11	50	25	73	18	18		100	50	22	10		CB10-45	MSTM10-40
50		50	155	90	125	60	14	65	25	87	25	20	5	125	62.5	30	10		CB12-50	MSTM10-40
60	+0.033 +0.020	60	190	120	150	80	18	75	30	116	25	20		150	75	40	13	+0.018 0	CB16-60	MSTM13-50
80	+0.033 +0.020	80	230	150	180	110	22	100	35	145	30	25		190	90	55	16	+0.018 0	CB20-75	MSTM16-60

型式		L
Type	D	L
MGOH MGOHP	（20）	80	90	100	110	120	130	140	150	160
	25	80	90	100	110	120	130	140	150	160	170	180	200
	32		（90）	100	110	120	130	140	150	160	170	180	200	220	250
	38				（110）	120	130	140	150	160	170	180	200	220	250	280	300
	50									160	170	180	200	220	250	280	300	350
	60											180	200	220	250	280	300	350	400
	80														250	280	300	350	400	450

（）寸法はMGPH・MGPHPのみとなります。
型式の最後にMWをご指定いただいた場合、ノックピン落下防止用ワッシャ（ P.1145）を付属し出荷いたします（MGPHP・MGOHPのMTO（受注製作品）に適用）。
MWご指定による出荷日の変更はございません。該当するMWは追加工欄をご参照ください。

注文例

出荷日

追加工


型式	-	L（LC）	-	（LC・M・H・HKC・C）
MGOH 32	-	LC260	-	HKC

P.1131

型番リスト

表示件数

型番

MGOH25-[80,90,100,110,120,130,140,150,160,170,180,200]

MGOH32-[100,110,120,130,140,150,160,170,180,200,220,250]

MGOH38-[120,130,140,150,160,170,180,200,220,250,280,300]

MGOH50-[160,170,180,200,220,250,280,300,350]

MGOH60-[180,200,220,250,280,300,350,400]

MGOH80-[250,280,300,350,400,450]

MGOHP25-[80,90,100,110,120,130,140,150,160,170,180,200]

MGOHP32-[100,110,120,130,140,150,160,170,180,200,220,250]

MGOHP38-[120,130,140,150,160,170,180,200,220,250,280,300]

MGOHP50-[160,170,180,200,220,250,280,300,350]

MGOHP60-[180,200,220,250,280,300,350,400]

MGOHP80-[250,280,300,350,400,450]

ノック穴

D(ポスト径)

(mm)

L(ポスト長)

(mm)

RoHS?

最小発注数量

無	25	80 ～ 200	10	1個
無	32	100 ～ 250	10	1個
無	38	120 ～ 300	10	1個
無	50	160 ～ 350	10	1個
無	60	180 ～ 400	10	1個
無	80	250 ～ 450	10	1個
有	25	80 ～ 200	10	1個
有	32	100 ～ 250	10	1個
有	38	120 ～ 300	10	1個
有	50	160 ～ 350	10	1個
有	60	180 ～ 400	10	1個
有	80	250 ～ 450	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	7日目
- ( - )	7日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	7日目
- ( - )	7日目

詳細情報

基本情報

基本情報

油溝付ガイドポストセットです。ガイドポストの材質は機械構造用炭素鋼です。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
