ボールガイドポストセット-固定ストッパ・アルミ製ボールリテーナ- スタンダードタイプ

カタログ |P.1137

数量スライド割引
規格拡大
価格改定
一部当日出荷可能

4.5

平均満足度4.5

この商品のレビューをみる（9件）

この商品のFAQをみる（3件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ボールガイドポストセット-可動ストッパ・アルミ製ボールリテーナ- スタンダードタイプ

4.4

通常価格(税別)： 3,119円 (税込価格：3,431円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ボールガイドポストセット-可動ストッパ・樹脂製ボールリテーナ- スタンダードタイプ

4.7

通常価格(税別)： 3,402円 (税込価格：3,742円)

通常出荷日：在庫品1日目

固定ストッパ・アルミ製ボールリテーナのボールガイドポストセットです。

詳細情報を確認する

ガイド種別
ボールガイド(アルミ製リテーナ)
給油/無給油
無給油

無料3D-CADライブラリー申し込み受付中

未確定：候補が116型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

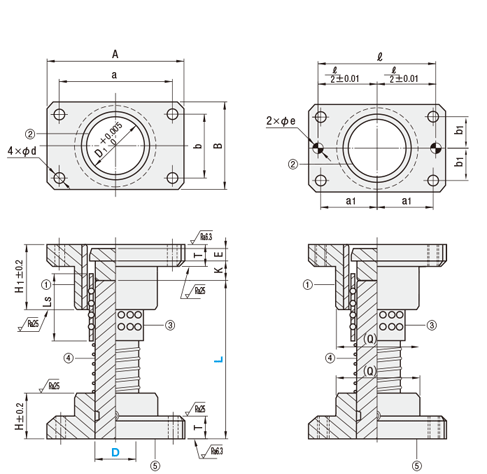

外形図・製品仕様

（）寸法は参考値です。
交換部品 P.1130
スプリングサイズ P.1145

（1）（5）	材質 FC25
（2）	材質 SUJ2
	硬度 58HRC～
（3）	材質アルミニウム
（4）	材質 SUJ2
	硬度 58HRC～（高周波焼入）

ガイドホルダ下面とガイドポストの直角度：100mmに対し0.02mm以下（ P.1132をご参照ください）
ボス外径に鋳物肌が残る場合がありますが、機能上問題ありません。
在庫品型式にMWご指定の場合は在庫品の納期、MTO（受注製作品）にMWご指定の場合はMTO（受注製作品）の納期にて出荷（MYKP・MJKP・MYKPH・MJKPH）いたします。
有効可動範囲は P.1156をご参照ください。

ガイドポストの止めネジは一度緩めると再締付時軸力が低下するため、基本的に緩めないでご使用ください。
止めネジを緩めて再度締結する場合はロックタイトの塗布を推奨します。

規格表

D	D₁	A	B	a	b	d	H	H₁	T	（Q）	K	E	Ls	ℓ	a₁	b₁	eH7		（6）付属ボルト	（7）付属ノックピン
25	31	84	48	66	30	9	30	50	20	46	20	5	50	66	33	15	8	+0.015 0	CB8-35	MSTM8-30
32	40	100	58	76	36	11	40	60	20	56	25	5	60	76	38	18	8		CB10-40	MSTM8-30
38	48	130	75	100	44	11	50	70	25	73	30	10	70	100	50	22	10		CB10-45	MSTM10-40
50	60	155	90	125	60	14	65	90	25	87	40	10	90	125	62.5	30	10		CB12-50	MSTM10-40
60	70	190	120	150	80	18	75	100	30	116	50	15	100	150	75	40	13	+0.018 0	CB16-60	MSTM13-50

型式		L
Type	D	L
MYAK MYKP	25	90	100	110	120	130	140	150	160	170	180	200
	32			110	120	130	140	150	160	170	180	200	220	240	260
	38					130	140	150	160	170	180	200	220	240	260	300
	50									170	180	200	220	240	260	300	350
	60											200	220	240	260	300	350

型式の最後にMWをご指定いただいた場合、ノックピン落下防止用ワッシャ（ P.1145）を付属し出荷いたします（MYKP・MJKP・MYKPH・MJKPHの在庫品・MTO（受注製作品）ともに適用）。MWご指定による出荷日の変更はございません。該当するMWは追加工欄をご参照ください。

注文例

出荷日

追加工


型式	-	L（LC）	-	（M・B・H・N・C…etc.）
MYAK 25	-	LC75

P.1131

型番リスト

表示件数

型番

MYAK25-[90,100,110,120,130,140,150,160,170,180,200]

MYAK25-LC[75-199/1]

MYAK32-[110,120,130,140,150,160,170,180,200,220,240,260]

MYAK32-LC[95-259/1]

MYAK38-[130,140,150,160,170,180,200,220,240,260,300]

MYAK38-LC[120-299/1]

MYAK50-[170,180,200,220,240,260,300,350]

MYAK50-LC[165-349/1]

MYAK60-[200,220,240,260,300,350]

MYKP25-[90,100,110,120,130,140,150,160,170,180,200]

MYKP32-[110,120,130,140,150,160,170,180,200,220,240,260]

MYKP32-LC[95-259/1]

ノック穴

追加工

D(ポスト径)

(mm)

L(ポスト長)

(mm)

LC(ポスト長変更)

(mm)

RoHS?

最小発注数量

無	有り	25	90 ～ 200	-	-	1個
無	有り	25	-	75 ～ 199	-	1個
無	有り	32	110 ～ 260	-	-	1個
無	有り	32	-	95 ～ 259	-	1個
無	有り	38	130 ～ 300	-	-	1個
無	有り	38	-	120 ～ 299	-	1個
無	有り	50	170 ～ 350	-	-	1個
無	有り	50	-	165 ～ 349	-	1個
無	有り	60	200 ～ 350	-	-	1個
無	有り	60	-	170 ～ 349	-	1個
有	無し	25	90	-	-	1個
有	有り	25	90	-	6	1個
有	無し	25	100	-	-	1個
有	有り	25	100	-	6	1個
有	無し	25	110	-	-	1個
有	有り	25	110	-	6	1個
有	無し	25	120	-	-	1個
有	有り	25	120	-	6	1個
有	無し	25	130	-	-	1個
有	有り	25	130	-	6	1個
有	無し	25	140	-	-	1個
有	有り	25	140	-	6	1個
有	無し	25	150	-	-	1個
有	有り	25	150	-	6	1個
有	無し	25	160	-	-	1個
有	有り	25	160	-	6	1個
有	無し	25	170	-	-	1個
有	有り	25	170	-	6	1個
有	無し	25	180	-	-	1個
有	有り	25	180	-	6	1個
有	無し	25	200	-	-	1個
有	有り	25	200	-	6	1個
有	有り	25	90 ～ 200	-	-	1個
有	有り	25	-	75 ～ 199	-	1個
有	無し	32	110	-	-	1個
有	有り	32	110	-	6	1個
有	無し	32	120	-	-	1個
有	有り	32	120	-	6	1個
有	無し	32	130	-	-	1個
有	有り	32	130	-	6	1個
有	無し	32	140	-	-	1個
有	有り	32	140	-	6	1個
有	無し	32	150	-	-	1個
有	有り	32	150	-	6	1個
有	無し	32	160	-	-	1個
有	有り	32	160	-	6	1個
有	無し	32	170	-	-	1個
有	有り	32	170	-	6	1個
有	無し	32	180	-	-	1個
有	有り	32	180	-	6	1個
有	無し	32	200	-	-	1個
有	有り	32	200	-	6	1個
有	無し	32	220	-	-	1個
有	有り	32	220	-	6	1個
有	無し	32	240	-	-	1個
有	有り	32	240	-	6	1個
有	無し	32	260	-	-	1個
有	有り	32	260	-	6	1個
有	有り	32	110 ～ 260	-	-	1個
有	有り	32	-	95 ～ 259	-	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	3日目
- ( - )	3日目
3,885円 ( 4,274円 )	在庫品1日目当日出荷可能
4,028円 ( 4,431円 )	在庫品1日目当日出荷可能
3,885円 ( 4,274円 )	在庫品1日目当日出荷可能
4,028円 ( 4,431円 )	在庫品1日目当日出荷可能
3,885円 ( 4,274円 )	在庫品1日目当日出荷可能
4,028円 ( 4,431円 )	在庫品1日目当日出荷可能
3,885円 ( 4,274円 )	在庫品1日目当日出荷可能
4,028円 ( 4,431円 )	在庫品1日目当日出荷可能
4,032円 ( 4,435円 )	在庫品1日目当日出荷可能
4,175円 ( 4,593円 )	在庫品1日目当日出荷可能
4,032円 ( 4,435円 )	在庫品1日目当日出荷可能
4,175円 ( 4,593円 )	在庫品1日目当日出荷可能
4,032円 ( 4,435円 )	在庫品1日目当日出荷可能
4,175円 ( 4,593円 )	在庫品1日目当日出荷可能
4,032円 ( 4,435円 )	在庫品1日目当日出荷可能
4,175円 ( 4,593円 )	在庫品1日目当日出荷可能
4,263円 ( 4,689円 )	在庫品1日目当日出荷可能
4,406円 ( 4,847円 )	在庫品1日目当日出荷可能
4,263円 ( 4,689円 )	在庫品1日目当日出荷可能
4,406円 ( 4,847円 )	在庫品1日目当日出荷可能
4,263円 ( 4,689円 )	在庫品1日目当日出荷可能
4,406円 ( 4,847円 )	在庫品1日目当日出荷可能
- ( - )	4日目
- ( - )	4日目
4,904円 ( 5,394円 )	在庫品1日目当日出荷可能
5,047円 ( 5,552円 )	在庫品1日目当日出荷可能
4,904円 ( 5,394円 )	在庫品1日目当日出荷可能
5,047円 ( 5,552円 )	在庫品1日目当日出荷可能
4,904円 ( 5,394円 )	在庫品1日目当日出荷可能
5,047円 ( 5,552円 )	在庫品1日目当日出荷可能
4,904円 ( 5,394円 )	在庫品1日目当日出荷可能
5,047円 ( 5,552円 )	在庫品1日目当日出荷可能
4,904円 ( 5,394円 )	在庫品1日目当日出荷可能
5,047円 ( 5,552円 )	在庫品1日目当日出荷可能
5,240円 ( 5,764円 )	在庫品1日目当日出荷可能
5,383円 ( 5,921円 )	在庫品1日目当日出荷可能
5,240円 ( 5,764円 )	在庫品1日目当日出荷可能
5,383円 ( 5,921円 )	在庫品1日目当日出荷可能
5,240円 ( 5,764円 )	在庫品1日目当日出荷可能
5,383円 ( 5,921円 )	在庫品1日目当日出荷可能
5,240円 ( 5,764円 )	在庫品1日目当日出荷可能
5,383円 ( 5,921円 )	在庫品1日目当日出荷可能
5,628円 ( 6,191円 )	在庫品1日目当日出荷可能
5,771円 ( 6,348円 )	在庫品1日目当日出荷可能
5,628円 ( 6,191円 )	在庫品1日目当日出荷可能
5,771円 ( 6,348円 )	在庫品1日目当日出荷可能
5,628円 ( 6,191円 )	在庫品1日目当日出荷可能
5,771円 ( 6,348円 )	在庫品1日目当日出荷可能
- ( - )	4日目
- ( - )	4日目

基本情報

基本情報

固定ストッパ・アルミ製ボールリテーナのボールガイドポストセットです。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ボールガイドポストセット-固定ストッパ・アルミ製ボールリテーナ- スタンダードタイプのレビュー

4.5平均満足度：4.59件のレビュー

星5
78%
星4
0%
星3
22%
星2
0%
星1
0%

プレス金型で

満足度：5.02018/04/26

プレス金型でよく利用します。相手先から指定があるので、これを購入してます。作業者はボールでやりやすいと喜んでます。

3人が参考にしています。

金型用

満足度：5.02022/04/20

客先からの指定の場合と、選択する場合と両方で採用しています。精度の安定性信頼性は高いと思います。型の大きさが都度違う...もっと読む

0人が参考にしています。

金型部品

満足度：5.02021/11/18

規格品としてあるので、在庫があり翌日には届いてなおかつ価格も安いほうで、よく利用させていただいています。

0人が参考にしています。

金型メンテナンス

満足度：5.02021/07/20

プレス金型に使用しています。問題もなくとても良い商品です。　

0人が参考にしています。

金型に使用

満足度：3.02021/01/12

ボールガイドの設定には注意が必要です。樹脂のボールガイド部は上下で共に動きますので、下死点で型に接触しないように逃が...もっと読む

0人が参考にしています。

9件全て見る

よくあるご質問（FAQ）

Qボールリテーナーがブシュから抜ける事がありますが、対策を教えて欲しい。

バネの終圧が強いことが考えられます。ばね定数と密着長はこちらをご参照ください。
また、バネの荷重がリテーナにかからない様リテーナ上がり防止リングがございます。詳しくはRWR（ローラガイド用）もしくはRWB（ボールガイド用)をご参照ください。

Qポスト・ブシュ・リテーナの寿命を教えて欲しい。

型の加工精度、組立精度、プレス加工時の荷重等で寿命が大きく異なりますので一概にお答えする事は出来ません。

Q稼働中のガイドポスト・ブシュの潤滑はどのようにしたら良いか教えて欲しい。

ローラーガイドポストセットにはローラーガイド用のグリス（MGS)をご参照ください。
ボールガイドは、市販のグリスやマシン油などをメンテナンス時にポストに塗布してご使用ください。
