ミスミ

プレーンガイドポストセット-無給油タイプ-

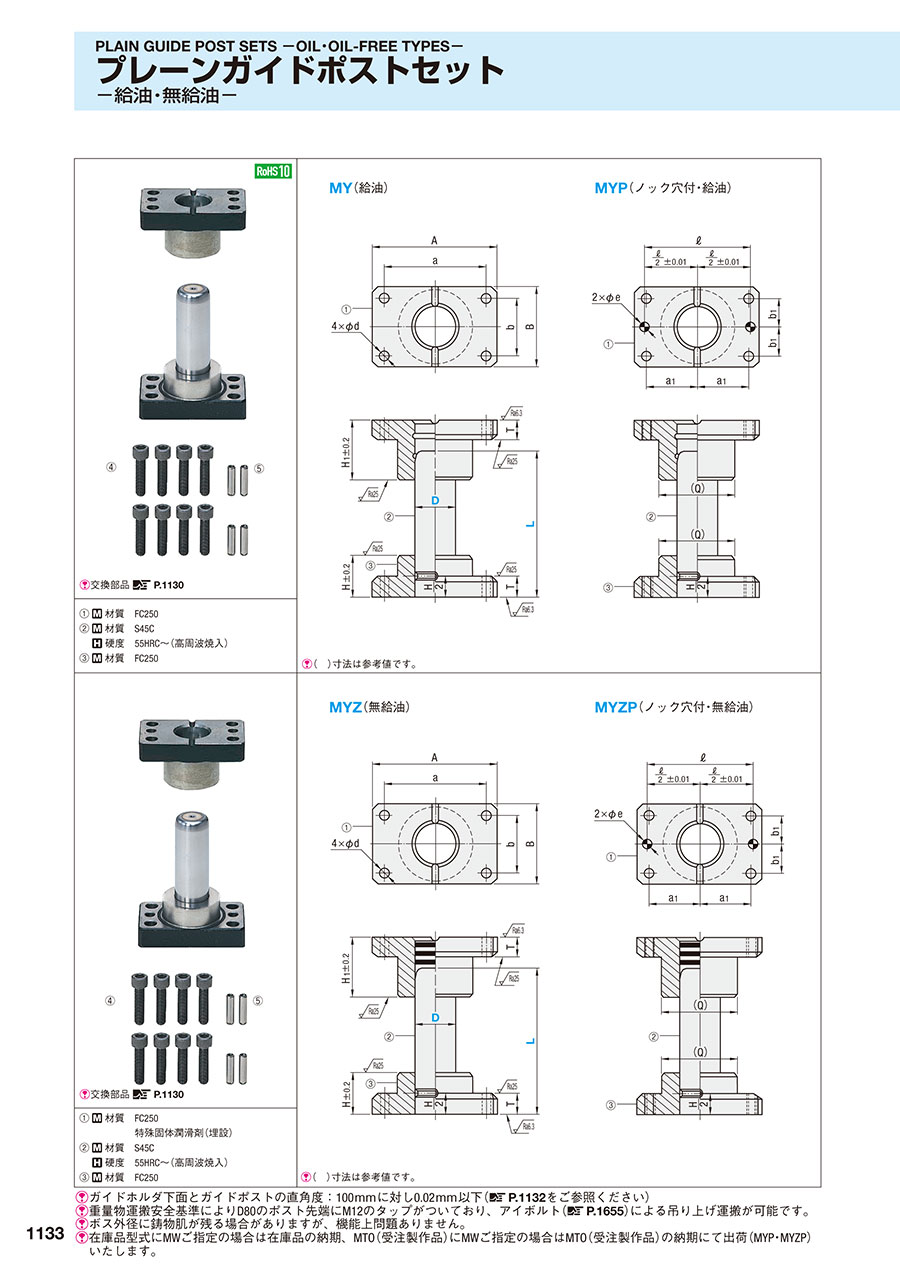

カタログ |P.1133

数量スライド割引
価格改定
一部当日出荷可能

4.6

平均満足度4.6

この商品のレビューをみる（21件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

プレーンガイドポストセット-給油タイプ-

4.6

通常価格(税別)： 1,540円 (税込価格：1,694円)

通常出荷日：在庫品1日目

無給油タイプのプレーンガイドポストセットです。材質はねずみ鋳鉄、機械構造用炭素...

詳細情報を確認する

ガイド種別
プレーンガイド
給油/無給油
無給油

無料3D-CADライブラリー申し込み受付中

未確定：候補が156型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

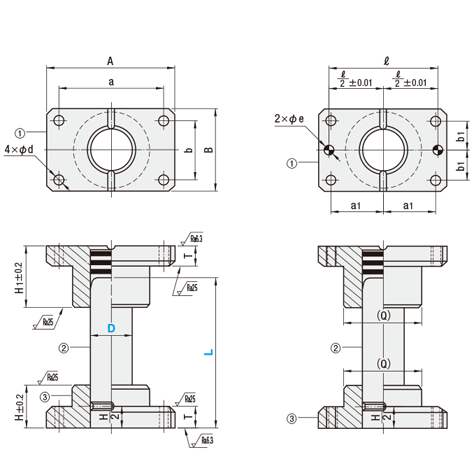

外形図・製品仕様

（）寸法は参考値です。
交換部品 P.1130

（1）	材質	FC250
		特殊固体潤滑剤（埋設）
（2）	材質	S45C
	硬度	55HRC～（高周波焼入）
（3）	材質	FC250

ガイドホルダ下面とガイドポストの直角度：100mmに対し0.02mm以下（ P.1132をご参照ください）
重量物運搬安全基準によりD80のポスト先端にM12のタップがついており、アイボルト P.1655）による吊り上げ運搬が可能です。
ボス外径に鋳物肌が残る場合がありますが、機能上問題ありません。
在庫品型式にMWご指定の場合は在庫品の納期、MTO（受注製作品）にMWご指定の場合はMTO（受注製作品）の納期にて出荷（MYP・MYZP）いたします。

ガイドポストの止めネジは一度緩めると再締付時軸力が低下するため、基本的に緩めないでご使用ください。
止めネジを緩めて再度締結する場合はロックタイトの塗布を推奨します。

規格表

D	A	B	a	b	d	H	H₁	T	（Q）	ℓ	a₁	b₁	eH7		（4）付属ボルト	（5）付属ノックピン
20	74	44	56	30	6.6	30	40	15	42	56	28	15	6	+0.012 0	CB06-30	MSTM6-20
25	84	48	66	30	9	30	45	20	46	66	33	15	8	+0.015 0	CB08-35	MSTM8-30
32	100	58	76	36	11	40	50	20	56	76	38	18	8		CB10-40	MSTM8-30
38	130	75	100	44	11	50	60	25	73	100	50	22	10		CB10-45	MSTM10-40
50	155	90	125	60	14	65	85	25	87	125	62.5	30	10		CB12-50	MSTM10-40
60	190	120	150	80	18	75	100	30	116	150	75	40	13	+0.018 0	CB16-60	MSTM13-50
80	230	150	180	110	22	100	130	35	145	190	90	55	16	+0.018 0	CB20-75	MSTM16-60

型式		L
Type	D	L
MYZ MYZP	20	80	90	100	110	120	130	140	150	160
	20	80	90	100	110	120	130	140	150	160
	25	80	90	100	110	120	130	140	150	160	170	180	200
	25	80	90	100	110	120	130	140	150	160	170	180	200
	32		90	100	110	120	130	140	150	160	170	180	200	220	250
	32		90	100	110	120	130	140	150	160	170	180	200	220	250
	38				110	120	130	140	150	160	170	180	200	220	250	280	300
	38				110	120	130	140	150	160	170	180	200	220	250	280	300
	50									160	170	180	200	220	250	280	300	350
	50									160	170	180	200	220	250	280	300	350
	60											180	200	220	250	280	300	350	400
	60											180	200	220	250	280	300	350	400
	80														250	280	300	350	400	450
	80														250	280	300	350	400	450

型式の最後にMWをご指定いただいた場合、ノックピン落下防止用ワッシャ（ P.1145）を付属し出荷いたします（MYPの在庫品・MTO（受注製作品）ともに適用）。
MWご指定による出荷日の変更はございません。該当するMWコードは追加工欄をご参照ください。

注文例

出荷日

・MYZP
D20～60

在庫品

・MYZ
D20～60

日目出荷

急	ストークT
	ストークA

・MYZ・MYZP
D80

日目出荷

追加工

P.1131

型番リスト

表示件数

型番

MYZ20-[80-160/10]

MYZ20-LC[75-159/1]

MYZ25-[80,90,100,110,120,130,140,150,160,170,180,200]

MYZ25-LC[75-199/1]

MYZ32-[90,100,110,120,130,140,150,160,170,180,200,220,250]

MYZ32-LC[95-249/1]

MYZ38-[110,120,130,140,150,160,170,180,200,220,250,280,300]

MYZ38-LC[120-299/1]

MYZ50-[160,170,180,200,220,250,280,300,350]

MYZ50-LC[165-349/1]

MYZ60-[180,200,220,250,280,300,350,400]

MYZ60-LC[170-399/1]

MYZ80-[250,280,300,350,400,450]

MYZP25-[80,90,100,110,120,130,140,150,160,170,180,200]

MYZP25-LC[75-199/1]

ノック穴

追加工

D(ポスト径)

(mm)

L(ポスト長)

(mm)

LC(ポスト長変更)

(mm)

RoHS?

最小発注数量

無	有り	20	80 ～ 160	-	-	1個
無	有り	20	-	75 ～ 159	-	1個
無	有り	25	80 ～ 200	-	-	1個
無	有り	25	-	75 ～ 199	-	1個
無	有り	32	90 ～ 250	-	-	1個
無	有り	32	-	95 ～ 249	-	1個
無	有り	38	110 ～ 300	-	-	1個
無	有り	38	-	120 ～ 299	-	1個
無	有り	50	160 ～ 350	-	-	1個
無	有り	50	-	165 ～ 349	-	1個
無	有り	60	180 ～ 400	-	-	1個
無	有り	60	-	170 ～ 399	-	1個
無	有り	80	250 ～ 450	-	-	1個
無	有り	80	-	240 ～ 449	-	1個
有	無し	20	80	-	-	1個
有	有り	20	80	-	6	1個
有	無し	20	90	-	-	1個
有	有り	20	90	-	10	1個
有	無し	20	100	-	-	1個
有	有り	20	100	-	6	1個
有	無し	20	110	-	-	1個
有	有り	20	110	-	10	1個
有	無し	20	120	-	-	1個
有	有り	20	120	-	10	1個
有	無し	20	130	-	-	1個
有	有り	20	130	-	10	1個
有	無し	20	140	-	-	1個
有	有り	20	140	-	6	1個
有	無し	20	150	-	-	1個
有	有り	20	150	-	6	1個
有	無し	20	160	-	-	1個
有	有り	20	160	-	10	1個
有	有り	20	80 ～ 160	-	-	1個
有	有り	20	-	75 ～ 159	-	1個
有	無し	25	80	-	-	1個
有	有り	25	80	-	6	1個
有	無し	25	90	-	-	1個
有	有り	25	90	-	6	1個
有	無し	25	100	-	-	1個
有	有り	25	100	-	10	1個
有	無し	25	110	-	-	1個
有	有り	25	110	-	10	1個
有	無し	25	120	-	-	1個
有	有り	25	120	-	6	1個
有	無し	25	130	-	-	1個
有	有り	25	130	-	10	1個
有	無し	25	140	-	-	1個
有	有り	25	140	-	10	1個
有	無し	25	150	-	-	1個
有	有り	25	150	-	10	1個
有	無し	25	160	-	-	1個
有	有り	25	160	-	6	1個
有	無し	25	170	-	-	1個
有	有り	25	170	-	10	1個
有	無し	25	180	-	-	1個
有	有り	25	180	-	6	1個
有	無し	25	200	-	-	1個
有	有り	25	200	-	10	1個
有	有り	25	80 ～ 200	-	-	1個
有	有り	25	-	75 ～ 199	-	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	7日目
- ( - )	7日目
- ( - )	9日目
- ( - )	9日目
2,741円 ( 3,015円 )	在庫品1日目当日出荷可能
2,884円 ( 3,172円 )	在庫品1日目当日出荷可能
2,741円 ( 3,015円 )	在庫品1日目当日出荷可能
2,884円 ( 3,172円 )	在庫品1日目当日出荷可能
2,741円 ( 3,015円 )	在庫品1日目当日出荷可能
2,884円 ( 3,172円 )	在庫品1日目当日出荷可能
2,741円 ( 3,015円 )	在庫品1日目当日出荷可能
2,884円 ( 3,172円 )	在庫品1日目当日出荷可能
2,741円 ( 3,015円 )	在庫品1日目当日出荷可能
2,884円 ( 3,172円 )	在庫品1日目当日出荷可能
3,150円 ( 3,465円 )	在庫品1日目当日出荷可能
3,293円 ( 3,622円 )	在庫品1日目当日出荷可能
3,150円 ( 3,465円 )	在庫品1日目当日出荷可能
3,293円 ( 3,622円 )	在庫品1日目当日出荷可能
3,150円 ( 3,465円 )	在庫品1日目当日出荷可能
3,293円 ( 3,622円 )	在庫品1日目当日出荷可能
3,150円 ( 3,465円 )	在庫品1日目当日出荷可能
3,293円 ( 3,622円 )	在庫品1日目当日出荷可能
- ( - )	6日目
- ( - )	6日目
2,846円 ( 3,131円 )	在庫品1日目当日出荷可能
2,989円 ( 3,288円 )	在庫品1日目当日出荷可能
2,846円 ( 3,131円 )	在庫品1日目当日出荷可能
2,989円 ( 3,288円 )	在庫品1日目当日出荷可能
2,846円 ( 3,131円 )	在庫品1日目当日出荷可能
2,989円 ( 3,288円 )	在庫品1日目当日出荷可能
2,846円 ( 3,131円 )	在庫品1日目当日出荷可能
2,989円 ( 3,288円 )	在庫品1日目当日出荷可能
2,846円 ( 3,131円 )	在庫品1日目当日出荷可能
2,989円 ( 3,288円 )	在庫品1日目当日出荷可能
3,255円 ( 3,581円 )	在庫品1日目当日出荷可能
3,398円 ( 3,738円 )	在庫品1日目当日出荷可能
3,255円 ( 3,581円 )	在庫品1日目当日出荷可能
3,398円 ( 3,738円 )	在庫品1日目当日出荷可能
3,255円 ( 3,581円 )	在庫品1日目当日出荷可能
3,398円 ( 3,738円 )	在庫品1日目当日出荷可能
3,255円 ( 3,581円 )	在庫品1日目当日出荷可能
3,398円 ( 3,738円 )	在庫品1日目当日出荷可能
3,255円 ( 3,581円 )	在庫品1日目当日出荷可能
3,398円 ( 3,738円 )	在庫品1日目当日出荷可能
3,255円 ( 3,581円 )	在庫品1日目当日出荷可能
3,398円 ( 3,738円 )	在庫品1日目当日出荷可能
3,255円 ( 3,581円 )	在庫品1日目当日出荷可能
3,398円 ( 3,738円 )	在庫品1日目当日出荷可能
- ( - )	6日目
- ( - )	6日目

基本情報

基本情報

無給油タイプのプレーンガイドポストセットです。材質はねずみ鋳鉄、機械構造用炭素鋼です。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
CAMRiSEシリーズ　ピアス・トリム・フランジ用コンパクト　-ショートストローク-　CB-S46
クラス最小幅46㎜の標準加工力のコンパクトカムユニットです
ミスミ
CAMRiSEシリーズ　ピアス・トリム・フランジ用コンパクト　-ロングストローク-　CB-L46
クラス最小幅46㎜の高加工力のコンパクトカムユニットです。
ミスミ
ガススプリング GSP
スタンダードなガススプリングGSPです。取付プレートとセットでの購入も可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
