高剛性ダイセット用ボールリテーナ
未確定：候補が130型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図・製品仕様
| 材質 | （1）アルミニウム | |
| （2）POM（ポリアセタール樹脂） | ||
| （3）SUJ2 真球度0.25μm | ||
| 硬度 | （3）62～67HRC |
規格表
| D | D1 | ボール径 d | 型式 | L | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Type | PD | |||||||||
| 13.7 | 10.3 | 2 | MBSH （アルミ製） MBJH （樹脂製） | 10 | 25 | 30 | 35 | |||
| 16.7 | 13.3 | 2 | 13 | 25 | 30 | 35 | ||||
| 19.7 | 16.3 | 2 | 16 | 30 | 35 | 40 | ||||
| 25.5 | 20.5 | 3 | 20 | 30 | 35 | 40 | 45 | |||
| 30.5 | 25.5 | 3 | 25 | 35 | 40 | 45 | 50 | |||

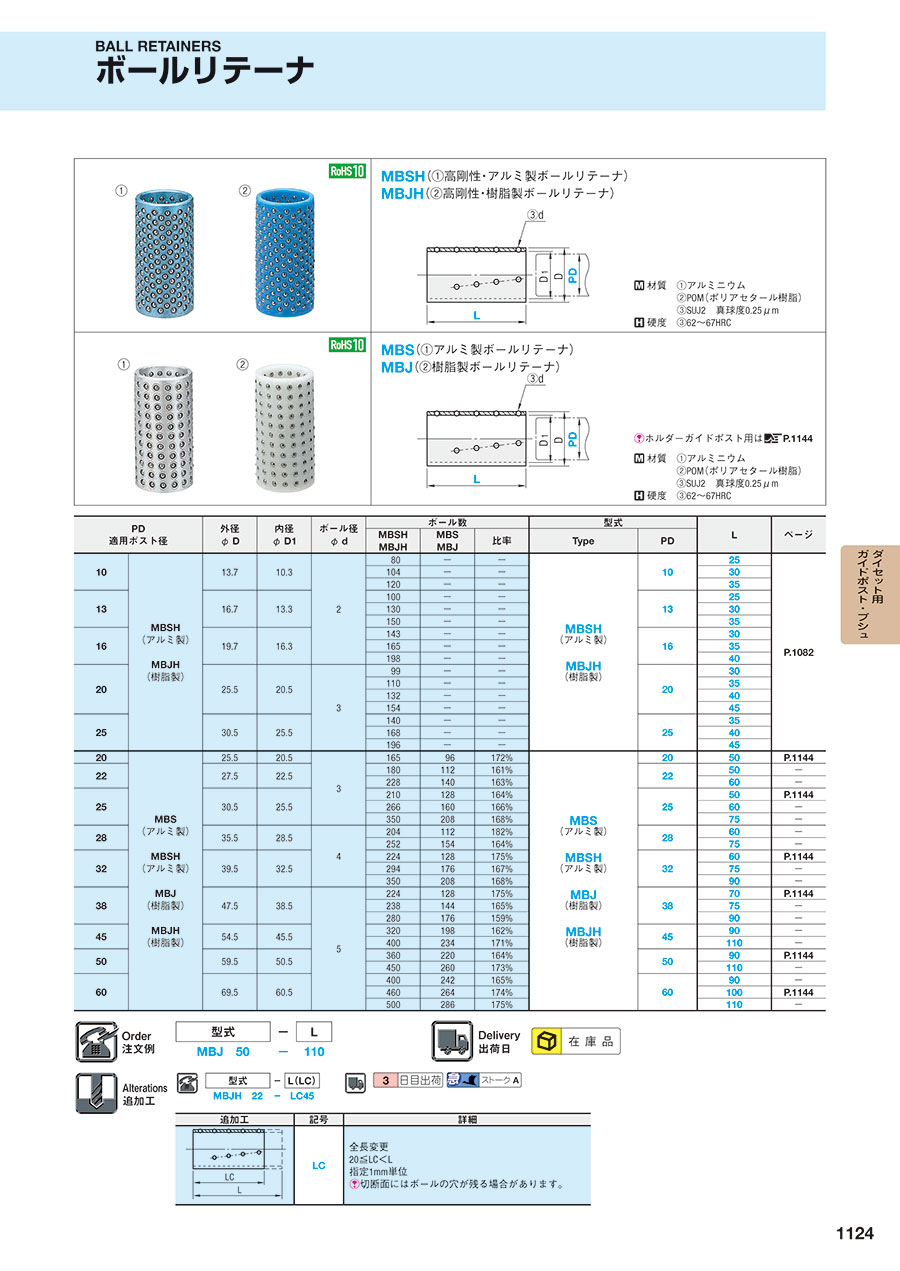

全サイズ一覧 P.1124
注文例
出荷日
追加工
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,032円 ( 1,135円 ) | 在庫品1日目当日出荷可能 |
1,032円 ( 1,135円 ) | 在庫品1日目当日出荷可能 |
1,032円 ( 1,135円 ) | 在庫品1日目当日出荷可能 |
- ( - ) | 3日目 |
1,169円 ( 1,286円 ) | 在庫品1日目当日出荷可能 |
1,169円 ( 1,286円 ) | 在庫品1日目当日出荷可能 |
1,169円 ( 1,286円 ) | 在庫品1日目当日出荷可能 |
- ( - ) | 3日目 |
1,293円 ( 1,422円 ) | 在庫品1日目当日出荷可能 |
1,293円 ( 1,422円 ) | 在庫品1日目当日出荷可能 |
1,293円 ( 1,422円 ) | 在庫品1日目当日出荷可能 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
1,474円 ( 1,621円 ) | 在庫品1日目当日出荷可能 |
1,474円 ( 1,621円 ) | 在庫品1日目当日出荷可能 |
1,474円 ( 1,621円 ) | 在庫品1日目当日出荷可能 |
1,474円 ( 1,621円 ) | 在庫品1日目当日出荷可能 |
1,792円 ( 1,971円 ) | 在庫品1日目当日出荷可能 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
2,041円 ( 2,245円 ) | 在庫品1日目当日出荷可能 |
2,041円 ( 2,245円 ) | 在庫品1日目当日出荷可能 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
1,804円 ( 1,984円 ) | 在庫品1日目当日出荷可能 |
1,804円 ( 1,984円 ) | 在庫品1日目当日出荷可能 |
1,804円 ( 1,984円 ) | 在庫品1日目当日出荷可能 |
1,804円 ( 1,984円 ) | 在庫品1日目当日出荷可能 |
2,507円 ( 2,758円 ) | 在庫品1日目当日出荷可能 |
2,507円 ( 2,758円 ) | 在庫品1日目当日出荷可能 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
2,756円 ( 3,032円 ) | 在庫品1日目当日出荷可能 |
2,756円 ( 3,032円 ) | 在庫品1日目当日出荷可能 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
2,387円 ( 2,626円 ) | 3日目 |
3,674円 ( 4,041円 ) | 在庫品1日目当日出荷可能 |
3,674円 ( 4,041円 ) | 在庫品1日目当日出荷可能 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
4,277円 ( 4,705円 ) | 3日目 |
4,491円 ( 4,940円 ) | 在庫品1日目当日出荷可能 |
4,491円 ( 4,940円 ) | 在庫品1日目当日出荷可能 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
5,466円 ( 6,013円 ) | 在庫品1日目当日出荷可能 |
5,466円 ( 6,013円 ) | 在庫品1日目当日出荷可能 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
6,793円 ( 7,472円 ) | 在庫品1日目当日出荷可能 |
6,793円 ( 7,472円 ) | 在庫品1日目当日出荷可能 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
カタログ
商品担当おすすめ
高剛性ダイセット用ボールリテーナのレビュー
搬送治具部品として
4
4.02022/05/24
搬送治具の部品として使用しました。
使用時に適量のグリスを塗布するとより摺動性が良くなりました。
0人が参考にしています。
可動部分に
4
4.02022/02/25
耐久性もあり満足のいくものです。リピートしています。扱いやすいのも魅力ですが騒音にも効果ありです。
0人が参考にしています。
プレス金型
4
4.02020/04/06
プレス金型用として使用しており、摩耗などで交換の際で安価・納期早なので助かっています。
0人が参考にしています。
プレス金型
4
4.02020/01/22
納期が早く、助かっています。
精度も安定しており良いです。
0人が参考にしています。
金型に使いました
4
4.02019/06/14
金型の上型下型を合わせるために利用しました。ミスミのボールリテーナはストッパーが外しやすいので選定しています。他のメーカ...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
Qボールリテーナーの長さの決め方を教えてください。
A
ブッシュとボールリテーナー、ポストとボールリテーナーがそれぞれ2/3ずつオーバーラップし、ボールリテーナが常にかぶっている量とストローク長さと逃がし長さの合計がポスト長になる長さが理想です。
