下型ダイセット用ボールガイドブシュ
- 通常単価(税別)
- -
- 税込単価
- -
通常出荷日：3日目一部当日出荷可能
下型ダイセット用ボールガイドブシュとなります。材質は軸受鋼です。
未確定：候補が26型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

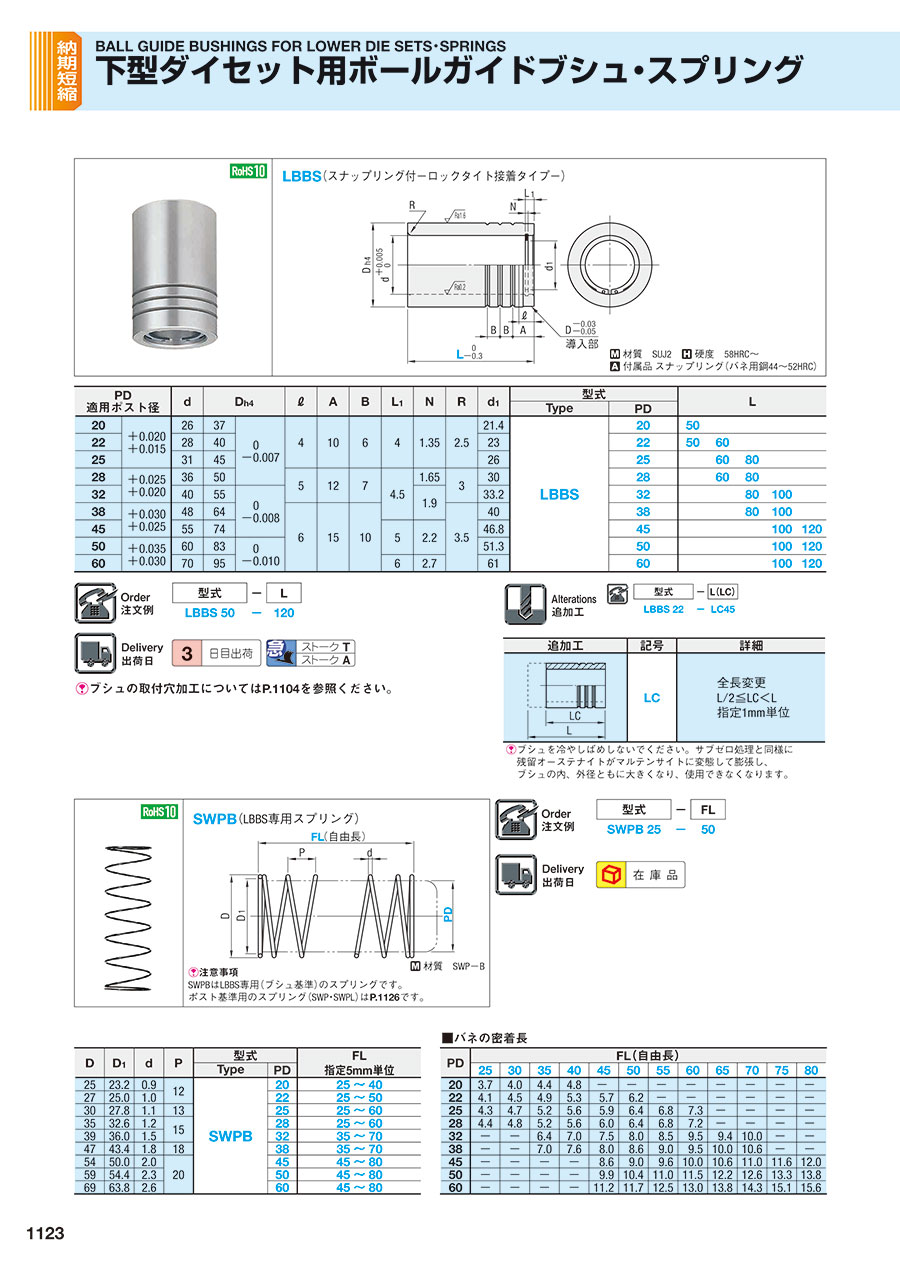

外形図・製品仕様
材質 SUJ2
硬度 58HRC～
付属品 スナップリング（バネ用鋼44～52HRC）
規格表
| PD 適用ポスト径 | d | Dh4 | ℓ | A | B | L1 | N | R | d1 | 型式 | L | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Type | PD | |||||||||||||||||
| 20 | +0.020 +0.015 | 26 | 37 | 0 -0.007 | 4 | 10 | 6 | 4 | 1.35 | 2.5 | 21.4 | LBBS | 20 | 50 | ||||
| 22 | 28 | 40 | 23 | 22 | 50 | 60 | ||||||||||||
| 25 | 31 | 45 | 26 | 25 | 60 | 80 | ||||||||||||
| 28 | +0.025 +0.020 | 36 | 50 | 5 | 12 | 7 | 4.5 | 1.65 | 3 | 30 | 28 | 60 | 80 | |||||
| 32 | 40 | 55 | 0 -0.008 | 1.9 | 33.2 | 32 | 80 | 100 | ||||||||||
| 38 | +0.030 +0.025 | 48 | 64 | 6 | 15 | 10 | 3.5 | 40 | 38 | 80 | 100 | |||||||
| 45 | 55 | 74 | 5 | 2.2 | 46.8 | 45 | 100 | 120 | ||||||||||
| 50 | +0.035 +0.030 | 60 | 83 | 0 -0.010 | 51.3 | 50 | 100 | 120 | ||||||||||
| 60 | 70 | 95 | 6 | 2.7 | 61 | 60 | 100 | 120 | ||||||||||
ブシュの取付穴加工については P.1104を参照ください。
注文例
出荷日
追加工
ブシュを冷やしばめしないでください。サブゼロ処理と同様に残留オーステナイトがマルテンサイトに変態して膨張し、ブシュの内、外径ともに大きくなり、使用できなくなります。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
