ミスミ

ダイセット用ボールガイドブシュ-ロックタイト接着タイプ-

カタログ |P.1121

数量スライド割引
一部当日出荷可能

4.4

平均満足度4.4

この商品のレビューをみる（7件）

通常単価(税別): 1,850円～8,940円

税込単価: 2,035円～9,834円

ロックタイト接着タイプのダイセット用ボールガイドブシュです。材質は軸受鋼です。...

詳細情報を確認する

セット/単品/小物
ブシュ単品
ブシュタイプ
ボールガイド用
ブシュ取付方法
ロックタイト接着

無料3D-CADライブラリー申し込み受付中

未確定：候補が492型番あります。

商品情報
型番リスト
詳細情報

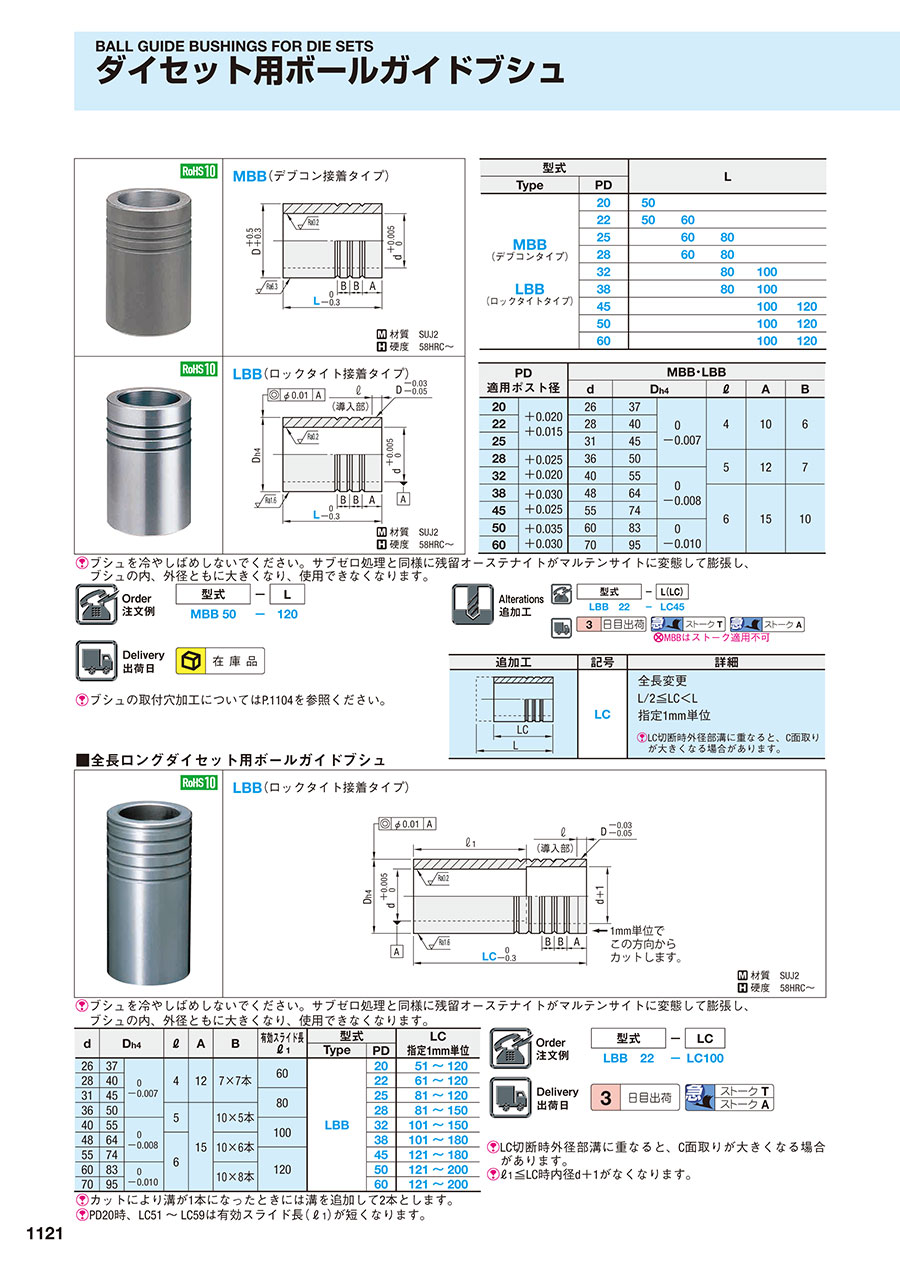

カタログ

商品情報

外形図・製品仕様

材質	SUJ2
硬度	58HRC～

規格表

型式		L
Type	PD	L
LBB （ロックタイトタイプ）	20	50
	22	50	60
	25		60	80
	28		60	80
	32			80	100
	38			80	100
	45				100	120
	50				100	120
	60				100	120

PD 適用ポスト径		LBB
PD 適用ポスト径		d	Dh4		ℓ	A	B
20	+0.020 +0.015	26	37	0/ -0.007	4	10	6
22		28	40
25		31	45
28	+0.025 +0.020	36	50		5	12	7
32	+0.025 +0.020	40	55	0/ -0.008	5	12	7
38	+0.030 +0.025	48	64		6	15	10
45	+0.030 +0.025	55	74
50	+0.035 +0.030	60	83	0/ -0.010
60	+0.035 +0.030	70	95	0/ -0.010

ブシュを冷やしばめしないでください。サブゼロ処理と同様に残留オーステナイトがマルテンサイトに変態して膨張し、ブシュの内、外径ともに大きくなり、使用できなくなります。

注文例


型式	-	L
LBB50	-	120

出荷日

追加工

型番リスト

表示件数

...

型番

PD(ポスト径)

(mm)

L(長さ)

(mm)

追加工LC(L寸法変更)

(mm)

RoHS?

最小発注数量

20	50	-	10	1個
20	-	25	10	1個
20	-	26	10	1個
20	-	27	10	1個
20	-	28	10	1個
20	-	29	10	1個
20	-	30	10	1個
20	-	31	10	1個
20	-	32	10	1個
20	-	33	10	1個
20	-	34	10	1個
20	-	35	10	1個
20	-	36	10	1個
20	-	37	10	1個
20	-	38	10	1個
20	-	39	10	1個
20	-	40	10	1個
20	-	41	10	1個
20	-	42	10	1個
20	-	43	10	1個
20	-	44	10	1個
20	-	45	10	1個
20	-	46	10	1個
20	-	47	10	1個
20	-	48	10	1個
20	-	49	10	1個
22	50	-	10	1個
22	60	-	10	1個
22	-	25	10	1個
22	-	26	10	1個
22	-	27	10	1個
22	-	28	10	1個
22	-	29	10	1個
22	-	30	10	1個
22	-	31	10	1個
22	-	32	10	1個
22	-	33	10	1個
22	-	34	10	1個
22	-	35	10	1個
22	-	36	10	1個
22	-	37	10	1個
22	-	38	10	1個
22	-	39	10	1個
22	-	40	10	1個
22	-	41	10	1個
22	-	42	10	1個
22	-	43	10	1個
22	-	44	10	1個
22	-	45	10	1個
22	-	46	10	1個
22	-	47	10	1個
22	-	48	10	1個
22	-	49	10	1個
22	-	51	10	1個
22	-	52	10	1個
22	-	53	10	1個
22	-	54	10	1個
22	-	55	10	1個
22	-	56	10	1個
22	-	57	10	1個

通常単価(税別) (税込単価)	通常出荷日

1,850円 ( 2,035円 )	在庫品1日目当日出荷可能
2,580円 ( 2,838円 )	3日目
2,580円 ( 2,838円 )	3日目
2,580円 ( 2,838円 )	3日目
2,580円 ( 2,838円 )	3日目
2,580円 ( 2,838円 )	3日目
2,580円 ( 2,838円 )	3日目
2,580円 ( 2,838円 )	3日目
2,580円 ( 2,838円 )	3日目
2,580円 ( 2,838円 )	3日目
2,580円 ( 2,838円 )	3日目
2,580円 ( 2,838円 )	3日目
2,580円 ( 2,838円 )	3日目
2,580円 ( 2,838円 )	3日目
2,580円 ( 2,838円 )	3日目
2,580円 ( 2,838円 )	3日目
2,580円 ( 2,838円 )	3日目
2,580円 ( 2,838円 )	3日目
2,580円 ( 2,838円 )	3日目
2,580円 ( 2,838円 )	3日目
2,580円 ( 2,838円 )	3日目
2,580円 ( 2,838円 )	3日目
2,580円 ( 2,838円 )	3日目
2,580円 ( 2,838円 )	3日目
2,580円 ( 2,838円 )	3日目
2,580円 ( 2,838円 )	3日目
2,090円 ( 2,299円 )	在庫品1日目当日出荷可能
2,090円 ( 2,299円 )	在庫品1日目当日出荷可能
2,820円 ( 3,102円 )	3日目
2,820円 ( 3,102円 )	3日目
2,820円 ( 3,102円 )	3日目
2,820円 ( 3,102円 )	3日目
2,820円 ( 3,102円 )	3日目
2,820円 ( 3,102円 )	3日目
2,820円 ( 3,102円 )	3日目
2,820円 ( 3,102円 )	3日目
2,820円 ( 3,102円 )	3日目
2,820円 ( 3,102円 )	3日目
2,820円 ( 3,102円 )	3日目
2,820円 ( 3,102円 )	3日目
2,820円 ( 3,102円 )	3日目
2,820円 ( 3,102円 )	3日目
2,820円 ( 3,102円 )	3日目
2,820円 ( 3,102円 )	3日目
2,820円 ( 3,102円 )	3日目
2,820円 ( 3,102円 )	3日目
2,820円 ( 3,102円 )	3日目
2,820円 ( 3,102円 )	3日目
2,820円 ( 3,102円 )	3日目
2,820円 ( 3,102円 )	3日目
2,820円 ( 3,102円 )	3日目
2,820円 ( 3,102円 )	3日目
2,820円 ( 3,102円 )	3日目
2,820円 ( 3,102円 )	3日目
2,820円 ( 3,102円 )	3日目
2,820円 ( 3,102円 )	3日目
2,820円 ( 3,102円 )	3日目
2,820円 ( 3,102円 )	3日目
2,820円 ( 3,102円 )	3日目
2,820円 ( 3,102円 )	3日目

...

基本情報

基本情報

ロックタイト接着タイプのダイセット用ボールガイドブシュです。材質は軸受鋼です。■精密級品ガイドブシュVLBBはこちら

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
