ミスミ

ダイセット用ガイドポスト

カタログ |P.1117

数量スライド割引
一部当日出荷可能

4.7

平均満足度4.7

この商品のレビューをみる（7件）

通常単価(税別): 700円～8,000円

税込単価: 770円～8,800円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ダイセット用ガイドポストー全長ロング指定タイプー

4.6

通常出荷日：3 日目～

ダイセット用ガイドポストです。材質は軸受鋼、座金は機械構造用炭素鋼です。通常タ...

詳細情報を確認する

セット/単品/小物
ポスト単品

無料3D-CADライブラリー申し込み受付中

未確定：候補が6,075型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

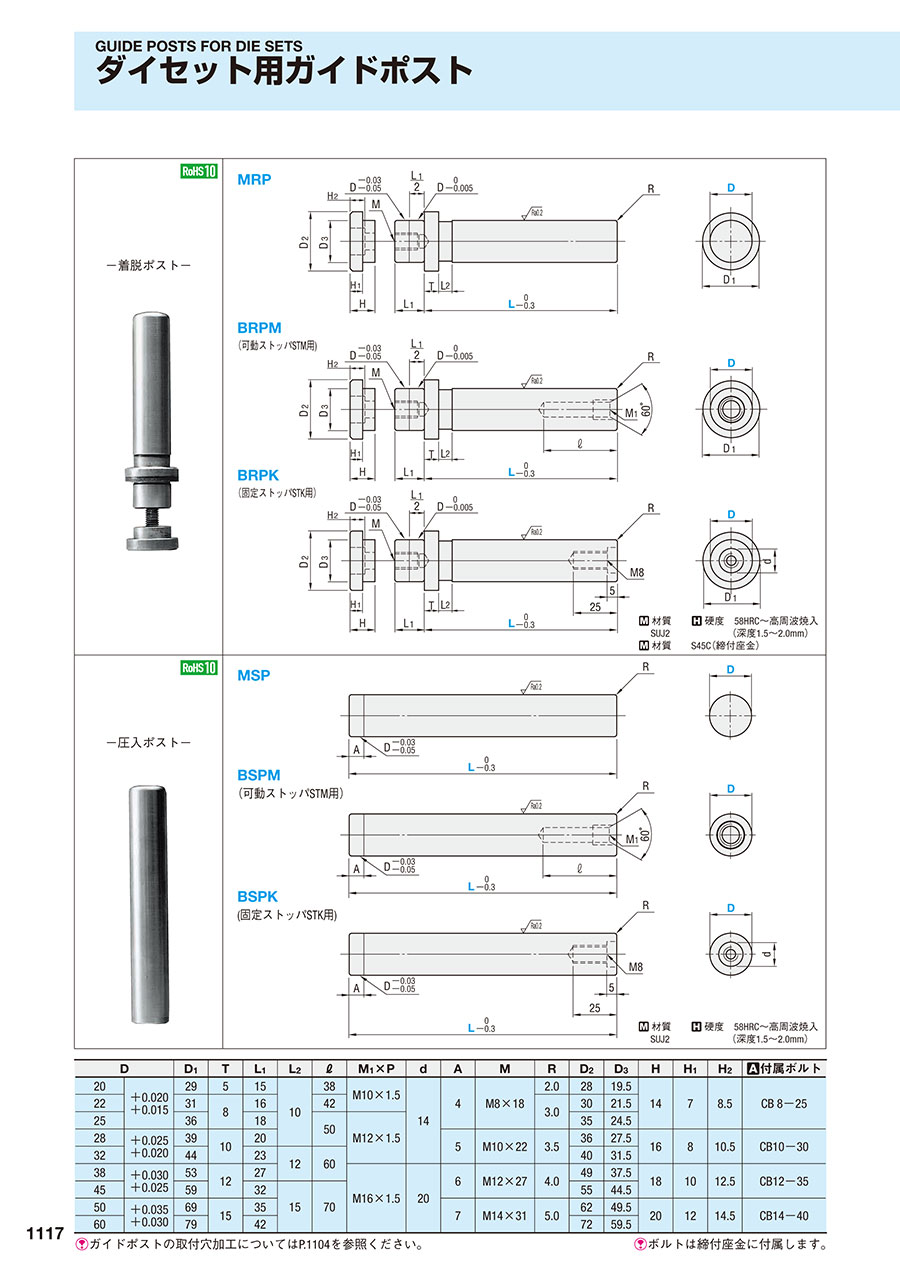

外形図・製品仕様

材質 SUJ2	硬度	58HRC～高周波焼入（深度1.5～2.0mm）
材質 S45C（締付座金）

材質 SUJ2

硬度

58HRC～高周波焼入（深度1.5～2.0mm）

D		D1	T	L1	L2	ℓ	M1×P	d	A	M	R	D2	D3	H	H1	H2	付属ボルト
20	+0.020 +0.015	29	5	15	10	38	M10×1.5	14	4	M8×18	2.0	28	19.5	14	7	8.5	CB 8-25
22		31	8	16		42	M10×1.5				3.0	30	21.5
25		36	8	18		50	M12×1.5				3.0	35	24.5
28	+0.025 +0.020	39	10	20		50			5	M10×22	3.5	36	27.5	16	8	10.5	CB10-30
32	+0.025 +0.020	44	10	23	12	60			5	M10×22	3.5	40	31.5	16	8	10.5	CB10-30
38	+0.030 +0.025	53	12	27	12	60	M16×1.5	20	6	M12×27	4.0	49	37.5	18	10	12.5	CB12-35
45	+0.030 +0.025	59	12	32	15	70			6	M12×27	4.0	55	44.5	18	10	12.5	CB12-35
50	+0.035 +0.030	69	15	35					7	M14×31	5.0	62	49.5	20	12	14.5	CB14-40
60	+0.035 +0.030	79	15	42					7	M14×31	5.0	72	59.5	20	12	14.5	CB14-40

ガイドポストブシュの取付穴加工については P.1104を参照ください。
ボルトは締付座金に付属します。

規格表

型式		L
Type	D	L
MRP BRPM BRPK	20	80	90	100	110	120
	22	80	90	100	110	120
	25	80	90	100	110	120	130
	28			100	110	120	130	140	150	160
	32					120	130	140	150	160
	38							140	150	160	170	180
	45							140	150	160	170	180
	50									160	170	180	200
	60									160	170	180	200

型式		L
Type	D	L
MSP BSPM BSPK	20	100	110	120	130	140	150	160	170	180
	22			120	130	140	150	160	170	180
	25			120	130	140	150	160	170	180
	28					140	150	160	170	180	190	200
	32							160	170	180	190	200	220	240
	38									180	190	200	220	240	260
	45									180	190	200	220	240	260
	50											200	220	240	260
	60											200	220	240	260

全長ロング指定ガイドポストは P.1119に掲載しています。

注文例

出荷日

追加工

型番リスト

表示件数

...

102

型番

ポスト取付方法

リテーナのストッパ方式

D(ポスト径)

(mm)

L(長さ)

(mm)

追加工LC(L寸法変更)

(mm)

RoHS?

最小発注数量

着脱式	固定ストッパ	20	80	-	10	1個
着脱式	固定ストッパ	20	90	-	10	1個
着脱式	固定ストッパ	20	100	-	10	1個
着脱式	固定ストッパ	20	110	-	10	1個
着脱式	固定ストッパ	20	120	-	10	1個
着脱式	固定ストッパ	20	-	70	10	1個
着脱式	固定ストッパ	20	-	71	10	1個
着脱式	固定ストッパ	20	-	72	10	1個
着脱式	固定ストッパ	20	-	73	10	1個
着脱式	固定ストッパ	20	-	74	10	1個
着脱式	固定ストッパ	20	-	75	10	1個
着脱式	固定ストッパ	20	-	76	10	1個
着脱式	固定ストッパ	20	-	77	10	1個
着脱式	固定ストッパ	20	-	78	10	1個
着脱式	固定ストッパ	20	-	79	10	1個
着脱式	固定ストッパ	20	-	81	10	1個
着脱式	固定ストッパ	20	-	82	10	1個
着脱式	固定ストッパ	20	-	83	10	1個
着脱式	固定ストッパ	20	-	84	10	1個
着脱式	固定ストッパ	20	-	85	10	1個
着脱式	固定ストッパ	20	-	86	10	1個
着脱式	固定ストッパ	20	-	87	10	1個
着脱式	固定ストッパ	20	-	88	10	1個
着脱式	固定ストッパ	20	-	89	10	1個
着脱式	固定ストッパ	20	-	91	10	1個
着脱式	固定ストッパ	20	-	92	10	1個
着脱式	固定ストッパ	20	-	93	10	1個
着脱式	固定ストッパ	20	-	94	10	1個
着脱式	固定ストッパ	20	-	95	10	1個
着脱式	固定ストッパ	20	-	96	10	1個
着脱式	固定ストッパ	20	-	97	10	1個
着脱式	固定ストッパ	20	-	98	10	1個
着脱式	固定ストッパ	20	-	99	10	1個
着脱式	固定ストッパ	20	-	101	10	1個
着脱式	固定ストッパ	20	-	102	10	1個
着脱式	固定ストッパ	20	-	103	10	1個
着脱式	固定ストッパ	20	-	104	10	1個
着脱式	固定ストッパ	20	-	105	10	1個
着脱式	固定ストッパ	20	-	106	10	1個
着脱式	固定ストッパ	20	-	107	10	1個
着脱式	固定ストッパ	20	-	108	10	1個
着脱式	固定ストッパ	20	-	109	10	1個
着脱式	固定ストッパ	20	-	111	10	1個
着脱式	固定ストッパ	20	-	112	10	1個
着脱式	固定ストッパ	20	-	113	10	1個
着脱式	固定ストッパ	20	-	114	10	1個
着脱式	固定ストッパ	20	-	115	10	1個
着脱式	固定ストッパ	20	-	116	10	1個
着脱式	固定ストッパ	20	-	117	10	1個
着脱式	固定ストッパ	20	-	118	10	1個
着脱式	固定ストッパ	20	-	119	10	1個
着脱式	固定ストッパ	22	80	-	10	1個
着脱式	固定ストッパ	22	90	-	10	1個
着脱式	固定ストッパ	22	100	-	10	1個
着脱式	固定ストッパ	22	110	-	10	1個
着脱式	固定ストッパ	22	120	-	10	1個
着脱式	固定ストッパ	22	-	70	10	1個
着脱式	固定ストッパ	22	-	71	10	1個
着脱式	固定ストッパ	22	-	72	10	1個
着脱式	固定ストッパ	22	-	73	10	1個

通常単価(税別) (税込単価)	通常出荷日

1,590円 ( 1,749円 )	在庫品1日目当日出荷可能
1,590円 ( 1,749円 )	在庫品1日目当日出荷可能
1,590円 ( 1,749円 )	在庫品1日目当日出荷可能
1,680円 ( 1,848円 )	在庫品1日目当日出荷可能
1,680円 ( 1,848円 )	在庫品1日目当日出荷可能
2,190円 ( 2,409円 )	3日目
2,190円 ( 2,409円 )	3日目
2,190円 ( 2,409円 )	3日目
2,190円 ( 2,409円 )	3日目
2,190円 ( 2,409円 )	3日目
2,190円 ( 2,409円 )	3日目
2,190円 ( 2,409円 )	3日目
2,190円 ( 2,409円 )	3日目
2,190円 ( 2,409円 )	3日目
2,190円 ( 2,409円 )	3日目
2,190円 ( 2,409円 )	3日目
2,190円 ( 2,409円 )	3日目
2,190円 ( 2,409円 )	3日目
2,190円 ( 2,409円 )	3日目
2,190円 ( 2,409円 )	3日目
2,190円 ( 2,409円 )	3日目
2,190円 ( 2,409円 )	3日目
2,190円 ( 2,409円 )	3日目
2,190円 ( 2,409円 )	3日目
2,190円 ( 2,409円 )	3日目
2,190円 ( 2,409円 )	3日目
2,190円 ( 2,409円 )	3日目
2,190円 ( 2,409円 )	3日目
2,190円 ( 2,409円 )	3日目
2,190円 ( 2,409円 )	3日目
2,190円 ( 2,409円 )	3日目
2,190円 ( 2,409円 )	3日目
2,190円 ( 2,409円 )	3日目
2,290円 ( 2,519円 )	3日目
2,290円 ( 2,519円 )	3日目
2,290円 ( 2,519円 )	3日目
2,290円 ( 2,519円 )	3日目
2,290円 ( 2,519円 )	3日目
2,290円 ( 2,519円 )	3日目
2,290円 ( 2,519円 )	3日目
2,290円 ( 2,519円 )	3日目
2,290円 ( 2,519円 )	3日目
2,290円 ( 2,519円 )	3日目
2,290円 ( 2,519円 )	3日目
2,290円 ( 2,519円 )	3日目
2,290円 ( 2,519円 )	3日目
2,290円 ( 2,519円 )	3日目
2,290円 ( 2,519円 )	3日目
2,290円 ( 2,519円 )	3日目
2,290円 ( 2,519円 )	3日目
2,290円 ( 2,519円 )	3日目
1,730円 ( 1,903円 )	在庫品1日目当日出荷可能
1,730円 ( 1,903円 )	在庫品1日目当日出荷可能
1,730円 ( 1,903円 )	在庫品1日目当日出荷可能
1,830円 ( 2,013円 )	在庫品1日目当日出荷可能
1,830円 ( 2,013円 )	在庫品1日目当日出荷可能
2,340円 ( 2,574円 )	3日目
2,340円 ( 2,574円 )	3日目
2,340円 ( 2,574円 )	3日目
2,340円 ( 2,574円 )	3日目

...

102

基本情報

基本情報

ダイセット用ガイドポストです。材質は軸受鋼、座金は機械構造用炭素鋼です。通常タイプ、固定ストッパSTK用・可動ストッパSTM用でそれぞ、ポスト先端のタップが異なります。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
精密級ダイセット用ボールガイドブシュ-ロックタイト接着タイプ-
従来品の精度を上げることで大型金型の組み立て時間の短縮、金型寿命延長。精密級ダイセット用ボールガイドブシュはこちら
ミスミ
ストリッパガイドピン -ヘッド付太径タイプ-
金型の大型化に伴う剛性確保のため太径タイプ（Φ28とΦ32）をラインナップに追加しました。
ミスミ
ストリッパガイドブシュ　-無給油・FC250・ロックタイト接着・ヘッド付太径タイプ-
ストリッパガイドピン太径タイプ（Φ28とΦ32）用ブシュをはこちら。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
