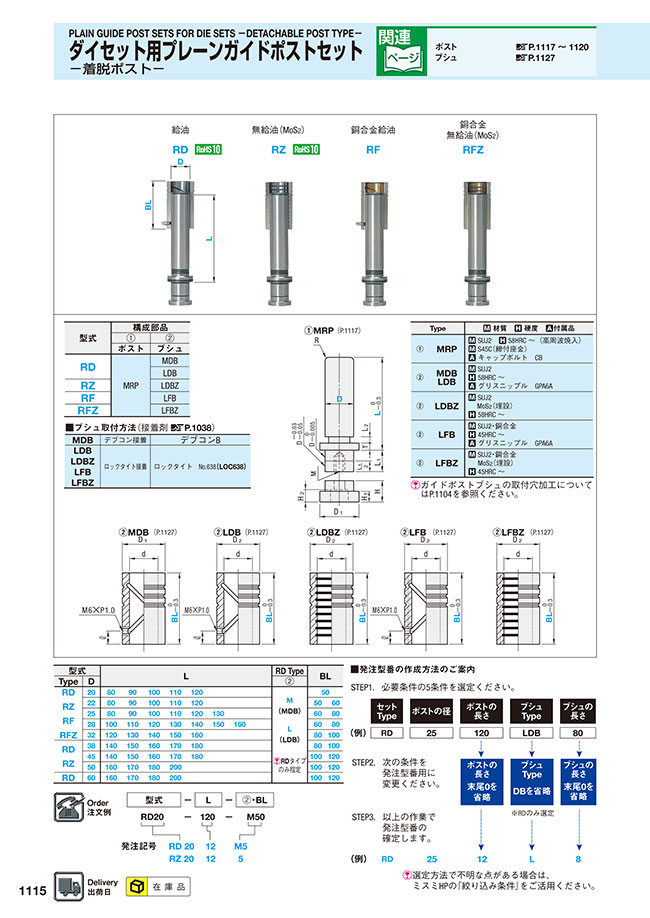

カタログ |P.1115

ミスミ

ダイセット用プレーンガイドポストセット-着脱ポスト-

数量スライド割引
当日出荷可能

平均満足度5.0

この商品のレビューをみる（1件）

この商品のFAQをみる（2件）

通常単価(税別): 2,480円～15,950円

税込単価: 2,728円～17,545円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ダイセット用プレーンガイドポストセット-圧入ポスト-

通常価格(税別)： 1,900円 (税込価格：2,090円)

通常出荷日：在庫品1日目

着脱ポストのダイセット用プレーンガイドポストセットとなります。ブッシュを給油・...

詳細情報を確認する

セット/単品/小物
セット
剛性タイプ
プレーンガイド
ポスト取付方法
着脱式

無料3D-CADライブラリー申し込み受付中

型番

未確定 355 件の候補があります。型番リストから選択するか、仕様を選択し型番を確定してください。

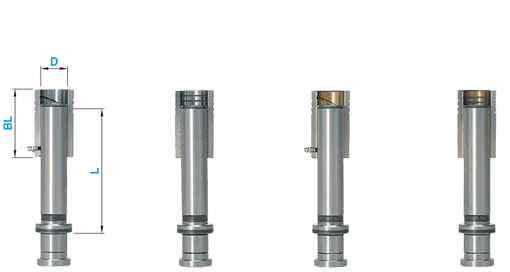

外形図・製品仕様

P.1117 P.1127

型式	構成部品
	（1）	（2）
	ポスト	ブシュ
RD	MRP	MDB
RD		LDB
RZ		LDBZ
RF		LFB
RFZ		LFBZ

■ブシュ取付方法（接着剤 P.1038）

MDB	デブコン接着	デブコンB
LDB LDBZ LFB LFBZ	ロックタイト接着	ロックタイト No.638（LOC638）

Type		材質硬度付属品
（1）	MRP	SUJ2 58HRC～（高周波焼入） S45C（締付座金）キャップボルト CB
（2）	MDB LDB	SUJ2 58HRC～グリスニップル GPA6A
（2）	LDBZ	SUJ2 MoS2（埋設） 58HRC～
（2）	LFB	SUJ2・銅合金 45HRC～グリスニップル GPA6A
（2）	LFBZ	SUJ2・銅合金 MoS2（埋設） 45HRC～

ガイドポストブシュの取付穴加工については P.1104を参照ください。

規格表

型式		L							RD Type	BL
Type	D	L							（2）	BL
RD RZ RF RFZ	20	80	90	100	110	120			M （MDB） L （LDB） RDタイプのみ指定	50
	22	80	90	100	110	120				50	60
	25	80	90	100	110	120	130			60	80
	28	100	110	120	130	140	150	160		60	80
	32	120	130	140	150	160				80	100
RD RZ	38	140	150	160	170	180				80	100
	45	140	150	160	170	180				100	120
	50	160	170	180	200					100	120
RD	60	160	170	180	200					100	120

注文例

出荷日

商品TOP

カタログ (見開き版)

絞り込み条件：5 項目の仕様が未選択です

ブシュタイプ
- プレーン
- 無給油
- 銅合金
- 銅合金無給油
ブシュ取付方法
- ロックタイト接着
- デブコン接着
D(ポスト径)(mm)
- 20
- 22
- 25
- 28
- 32
- 38
- 45
- 50
- 60
L(長さ)(mm)
- 80
- 90
- 100
- 110
- 120
- 130
- 140
- 150
- 160
- 170
- 180
- 200
BL(ブシュ全長)(mm)
- 50
- 60
- 80
- 100
- 120
タイプ
- RD
- RF
- RFZ
- RZ
CAD
- 2D
- 3D
出荷日
すべて
当日出荷可能

型番リスト

表示件数

...

型番

ブシュタイプ

ブシュ取付方法

D(ポスト径)

(mm)

L(長さ)

(mm)

BL(ブシュ全長)

(mm)

RoHS?

最小発注数量

プレーン	ロックタイト接着	20	80	50	10	1個
プレーン	デブコン接着	20	80	50	10	1個
プレーン	ロックタイト接着	20	90	50	10	1個
プレーン	デブコン接着	20	90	50	10	1個
プレーン	ロックタイト接着	20	100	50	10	1個
プレーン	デブコン接着	20	100	50	10	1個
プレーン	ロックタイト接着	20	110	50	10	1個
プレーン	デブコン接着	20	110	50	10	1個
プレーン	ロックタイト接着	20	120	50	10	1個
プレーン	デブコン接着	20	120	50	10	1個
プレーン	ロックタイト接着	22	80	50	10	1個
プレーン	ロックタイト接着	22	80	60	10	1個
プレーン	デブコン接着	22	80	50	10	1個
プレーン	デブコン接着	22	80	60	10	1個
プレーン	ロックタイト接着	22	90	50	10	1個
プレーン	ロックタイト接着	22	90	60	10	1個
プレーン	デブコン接着	22	90	50	10	1個
プレーン	デブコン接着	22	90	60	10	1個
プレーン	ロックタイト接着	22	100	50	10	1個
プレーン	ロックタイト接着	22	100	60	10	1個
プレーン	デブコン接着	22	100	50	10	1個
プレーン	デブコン接着	22	100	60	10	1個
プレーン	ロックタイト接着	22	110	50	10	1個
プレーン	ロックタイト接着	22	110	60	10	1個
プレーン	デブコン接着	22	110	50	10	1個
プレーン	デブコン接着	22	110	60	10	1個
プレーン	ロックタイト接着	22	120	50	10	1個
プレーン	ロックタイト接着	22	120	60	10	1個
プレーン	デブコン接着	22	120	50	10	1個
プレーン	デブコン接着	22	120	60	10	1個
プレーン	ロックタイト接着	25	80	60	10	1個
プレーン	ロックタイト接着	25	80	80	10	1個
プレーン	デブコン接着	25	80	60	10	1個
プレーン	デブコン接着	25	80	80	10	1個
プレーン	ロックタイト接着	25	90	60	10	1個
プレーン	ロックタイト接着	25	90	80	10	1個
プレーン	デブコン接着	25	90	60	10	1個
プレーン	デブコン接着	25	90	80	10	1個
プレーン	ロックタイト接着	25	100	60	10	1個
プレーン	ロックタイト接着	25	100	80	10	1個
プレーン	デブコン接着	25	100	60	10	1個
プレーン	デブコン接着	25	100	80	10	1個
プレーン	ロックタイト接着	25	110	60	10	1個
プレーン	ロックタイト接着	25	110	80	10	1個
プレーン	デブコン接着	25	110	60	10	1個
プレーン	デブコン接着	25	110	80	10	1個
プレーン	ロックタイト接着	25	120	60	10	1個
プレーン	ロックタイト接着	25	120	80	10	1個
プレーン	デブコン接着	25	120	60	10	1個
プレーン	デブコン接着	25	120	80	10	1個
プレーン	ロックタイト接着	25	130	60	10	1個
プレーン	ロックタイト接着	25	130	80	10	1個
プレーン	デブコン接着	25	130	60	10	1個
プレーン	デブコン接着	25	130	80	10	1個
プレーン	ロックタイト接着	28	100	60	10	1個
プレーン	ロックタイト接着	28	100	80	10	1個
プレーン	デブコン接着	28	100	60	10	1個
プレーン	デブコン接着	28	100	80	10	1個
プレーン	ロックタイト接着	28	110	60	10	1個
プレーン	ロックタイト接着	28	110	80	10	1個

通常単価(税別) (税込単価)	通常出荷日

3,090円 ( 3,399円 )	在庫品1日目当日出荷可能
2,480円 ( 2,728円 )	在庫品1日目当日出荷可能
3,090円 ( 3,399円 )	在庫品1日目当日出荷可能
2,480円 ( 2,728円 )	在庫品1日目当日出荷可能
3,090円 ( 3,399円 )	在庫品1日目当日出荷可能
2,480円 ( 2,728円 )	在庫品1日目当日出荷可能
3,190円 ( 3,509円 )	在庫品1日目当日出荷可能
2,580円 ( 2,838円 )	在庫品1日目当日出荷可能
3,190円 ( 3,509円 )	在庫品1日目当日出荷可能
2,580円 ( 2,838円 )	在庫品1日目当日出荷可能
3,420円 ( 3,762円 )	在庫品1日目当日出荷可能
3,420円 ( 3,762円 )	在庫品1日目当日出荷可能
2,830円 ( 3,113円 )	在庫品1日目当日出荷可能
2,830円 ( 3,113円 )	在庫品1日目当日出荷可能
3,420円 ( 3,762円 )	在庫品1日目当日出荷可能
3,420円 ( 3,762円 )	在庫品1日目当日出荷可能
2,830円 ( 3,113円 )	在庫品1日目当日出荷可能
2,830円 ( 3,113円 )	在庫品1日目当日出荷可能
3,420円 ( 3,762円 )	在庫品1日目当日出荷可能
3,420円 ( 3,762円 )	在庫品1日目当日出荷可能
2,830円 ( 3,113円 )	在庫品1日目当日出荷可能
2,830円 ( 3,113円 )	在庫品1日目当日出荷可能
3,530円 ( 3,883円 )	在庫品1日目当日出荷可能
3,530円 ( 3,883円 )	在庫品1日目当日出荷可能
2,930円 ( 3,223円 )	在庫品1日目当日出荷可能
2,930円 ( 3,223円 )	在庫品1日目当日出荷可能
3,530円 ( 3,883円 )	在庫品1日目当日出荷可能
3,530円 ( 3,883円 )	在庫品1日目当日出荷可能
2,930円 ( 3,223円 )	在庫品1日目当日出荷可能
2,930円 ( 3,223円 )	在庫品1日目当日出荷可能
3,940円 ( 4,334円 )	在庫品1日目当日出荷可能
3,940円 ( 4,334円 )	在庫品1日目当日出荷可能
3,330円 ( 3,663円 )	在庫品1日目当日出荷可能
3,330円 ( 3,663円 )	在庫品1日目当日出荷可能
3,940円 ( 4,334円 )	在庫品1日目当日出荷可能
3,940円 ( 4,334円 )	在庫品1日目当日出荷可能
3,330円 ( 3,663円 )	在庫品1日目当日出荷可能
3,330円 ( 3,663円 )	在庫品1日目当日出荷可能
3,940円 ( 4,334円 )	在庫品1日目当日出荷可能
3,940円 ( 4,334円 )	在庫品1日目当日出荷可能
3,330円 ( 3,663円 )	在庫品1日目当日出荷可能
3,330円 ( 3,663円 )	在庫品1日目当日出荷可能
4,030円 ( 4,433円 )	在庫品1日目当日出荷可能
4,030円 ( 4,433円 )	在庫品1日目当日出荷可能
3,440円 ( 3,784円 )	在庫品1日目当日出荷可能
3,440円 ( 3,784円 )	在庫品1日目当日出荷可能
4,030円 ( 4,433円 )	在庫品1日目当日出荷可能
4,030円 ( 4,433円 )	在庫品1日目当日出荷可能
3,440円 ( 3,784円 )	在庫品1日目当日出荷可能
3,440円 ( 3,784円 )	在庫品1日目当日出荷可能
4,030円 ( 4,433円 )	在庫品1日目当日出荷可能
4,030円 ( 4,433円 )	在庫品1日目当日出荷可能
3,440円 ( 3,784円 )	在庫品1日目当日出荷可能
3,440円 ( 3,784円 )	在庫品1日目当日出荷可能
4,740円 ( 5,214円 )	在庫品1日目当日出荷可能
4,740円 ( 5,214円 )	在庫品1日目当日出荷可能
3,990円 ( 4,389円 )	在庫品1日目当日出荷可能
3,990円 ( 4,389円 )	在庫品1日目当日出荷可能
4,740円 ( 5,214円 )	在庫品1日目当日出荷可能
4,740円 ( 5,214円 )	在庫品1日目当日出荷可能

...

基本情報

着脱ポストのダイセット用プレーンガイドポストセットとなります。ブッシュを給油・無給油(MoS2)・銅合金給油・銅合金給油(MoS2)から選択できます。ボールガイドポストセットに比べ剛性は高いですが、許容速度が劣ります。給油タイプの潤滑剤として軸受油 ISO VG68、グリスは、リチウム石けん基グリース2号を推奨しております。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ダイセット用プレーンガイドポストセット-着脱ポスト-のレビュー

5平均満足度：5.01件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

プレス型のダイセットに

満足度：5.02018/07/26

ワークを微小につぶして適正寸法に矯正するプレス金型のダイセット部に用いました。取付の注意事項の資料もあり、手順通りに作業...もっと読む

0人が参考にしています。

1件全て見る

よくあるご質問（FAQ）

Qガイドポストセットの剛性に関するデータはありますか。

2017プレスカタログの1103ページに掲載しております。ページ上段の「ローラガイド・高剛性ボールガイド・ボールガイドおよびプレーンガイドの使い分け」をご参照ください。

Q稼働中のガイドポスト・ブシュの潤滑はどのようにしたら良いか教えて欲しい。

ローラーガイドポストセットにはローラーガイド用のグリス（MGS)をご参照ください。
ボールガイドは、市販のグリスやマシン油などをメンテナンス時にポストに塗布してご使用ください。
