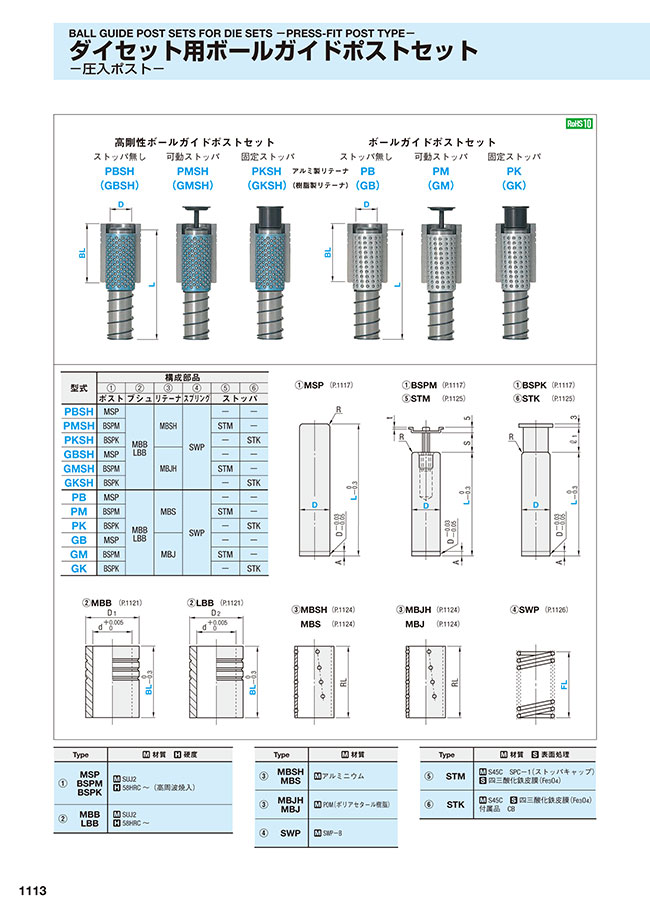

カタログ |P.1113

ミスミ

ダイセット用ボールガイドポストセット -圧入ポスト-

数量スライド割引
当日出荷可能

平均満足度5.0

この商品のレビューをみる（1件）

この商品のFAQをみる（4件）

通常単価(税別): 3,010円～26,400円

税込単価: 3,311円～29,040円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ダイセット用ボールガイドポストセット -着脱ポスト-

4.8

通常価格(税別)： 3,590円 (税込価格：3,949円)

通常出荷日：在庫品1日目

圧入ポストのダイセット用ボールガイドポストセットとなります。アルミ製・樹脂製の...

詳細情報を確認する

セット/単品/小物
セット
ポスト取付方法
圧入式

無料3D-CADライブラリー申し込み受付中

型番

未確定 29,689 件の候補があります。型番リストから選択するか、仕様を選択し型番を確定してください。

ポスト P.1117～ 1120
ブシュ P.1121
ボールリテーナ P.1124
バネ P.1126

※セットの場合は、規格寸法のみとなります。
規格寸法以外は、各部品単品に追加工（ P.1117～ 1120）を
ご指示の上、ご注文ください。

外形図・製品仕様

P.1117 P.1125 P.1121 P.1124 P.1126

型式	構成部品
	（1）	（2）	（3）	（4）	（5）	（6）
	ポスト	ブシュ	リテーナ	スプリング	ストッパ
PBSH	MSP	MBB LBB	MBSH	SWP	-	-
PMSH	BSPM				STM	-
PKSH	BSPK				-	STK
GBSH	MSP		MBJH		-	-
GMSH	BSPM				STM	-
GKSH	BSPK				-	STK
PB	MSP	MBB LBB	MBS	SWP	-	-
PM	BSPM				STM	-
PK	BSPK				-	STK
GB	MSP		MBJ		-	-
GM	BSPM				STM	-
GK	BSPK				-	STK

Type		材質硬度
（1）	MRP BRPM BRPK	SUJ2 58HRC～（高周波焼入） S45C（締付座金）
（2）	MBB LBB	SUJ2 58HRC～

Type		材質
（3）	MBSH MBS	アルミニウム
（3）	MBJH MBJ	POM（ポリアセタール樹脂）
（4）	SWP	SWP-B

Type		材質表面処理
（5）	STM	S45C SPC-1（ストッパキャップ）四三酸化鉄皮膜（Fe3O4）
（6）	STK	S45C 四三酸化鉄皮膜（Fe3O4）付属品 CB

MSP・BSPM・BSPK
D		A	R	t
20	+0.020 +0.015	4	2.0	1.6
22			3.0
25			3.0
28	+0.025 +0.020	5	3.5
32	+0.025 +0.020	5	3.5
38	+0.030 +0.025	6	4.0	2.0
45	+0.030 +0.025	6	4.0
50	+0.035 +0.030	7	5.0
60	+0.035 +0.030	7	5.0

MBB・LBB
d	D1・D2	D1	D2
26	37	+0.5 +0.3	0／-0.007
28	40
31	45
36	50
40	55		0／-0.008
48	64
55	74
60	83		0／-0.010
70	95		0／-0.010

RL	S	ℓ1
50	0～19	15
60	0～23	20
75	0～30	25
90	0～37	30
110	0～47	35

■ブシュ取付方法（接着剤 P.1038）
MBB	デブコン接着	デブコンB
LBB	ロックタイト接着	ロックタイトNo.638（LOC638）
ガイドポストブシュの取付穴加工については P.1104を参照ください。

■高剛性ボールガイドポストセットとは
ボールリテーナのボール数を約1.6倍にした高剛性ボールリテーナ（MBSH・MBJH）を使用し、低コストでプレーンガイドに迫る剛性を実現しました。

規格表

型式		L									（2）MBB・LBB		RL	FL 指定10mm単位
Type	D	L									Type	BL	RL	FL 指定10mm単位
PBSH PMSH PKSH GBSH GMSH GKSH PB PM PK GB GM GK	20	100	110	120	130	140	150	160	170	180	M （MBB） L （LBB）	50	50	40～140
	22	120	130	140	150	160	170	180				50	50	40～140
	22	120	130	140	150	160	170	180				60	60	40～140
	25	120	130	140	150	160	170	180				60	60	40～150
	25	120	130	140	150	160	170	180				80	75	40～150
	28	140	150	160	170	180	190	200				60	60	50～150
	28	140	150	160	170	180	190	200				80	75	50～150
	32	160	170	180	190	200	220	240				80	75	70～190
	32	160	170	180	190	200	220	240				100	90	70～190
	38	180	190	200	220	240	260					80	75	80～190
	38	180	190	200	220	240	260					100	90	80～190
	45	180	190	200	220	240	260					100	90	80～190
	45	180	190	200	220	240	260					120	110	80～190
	50	200	220	240	260							100	90	80～190
	50	200	220	240	260							120	110	80～190
	60	200	220	240	260							100	90	80～190
	60	200	220	240	260							120	110	80～190

注文例

出荷日

商品TOP

カタログ (見開き版)

絞り込み条件：8 項目の仕様が未選択です

剛性タイプ
- 高剛性ボールガイド
- ボールガイド
ブシュ取付方法
- ロックタイト接着
- デブコン接着
リテーナのストッパ方式
- ストッパ無
- 可動ストッパ
- 固定ストッパ
ボールリテーナの材質
- アルミ製
- 樹脂製
D(ポスト径)(mm)
- 20
- 22
- 25
- 28
- 32
- 38
- 45
- 50
- 60
L(長さ)(mm)
- 100
- 110
- 120
- 130
- 140
- 150
- 160
- 170
- 180
- 190
- 200
- 220
- 240
- 260
BL(ブシュ全長)(mm)
- 50
- 60
- 80
- 100
- 120
FL(スプリング長)(mm)
- 40
- 50
- 60
- 70
- 80
- 90
- 100
- 110
- 120
- 130
- 140
- 150
- 160
- 170
- 180
- 190
タイプ
- GB
- GBSH
- GK
- GKSH
- GM
- GMSH
- PB
- PBSH
- PK
- PKSH
- PM
- PMSH
CAD
- 2D
- 3D
出荷日
すべて
当日出荷可能

型番リスト

表示件数

...

495

型番

剛性タイプ

ブシュ取付方法

リテーナのストッパ方式

ボールリテーナの材質

D(ポスト径)

(mm)

L(長さ)

(mm)

BL(ブシュ全長)

(mm)

FL(スプリング長)

(mm)

RoHS?

最小発注数量

ボールガイド	ロックタイト接着	ストッパ無	樹脂製	20	100	50	40	10	1個
ボールガイド	ロックタイト接着	ストッパ無	樹脂製	20	100	50	50	10	1個
ボールガイド	ロックタイト接着	ストッパ無	樹脂製	20	100	50	60	10	1個
ボールガイド	ロックタイト接着	ストッパ無	樹脂製	20	100	50	70	10	1個
ボールガイド	ロックタイト接着	ストッパ無	樹脂製	20	100	50	80	10	1個
ボールガイド	ロックタイト接着	ストッパ無	樹脂製	20	100	50	90	10	1個
ボールガイド	ロックタイト接着	ストッパ無	樹脂製	20	100	50	100	10	1個
ボールガイド	ロックタイト接着	ストッパ無	樹脂製	20	100	50	110	10	1個
ボールガイド	ロックタイト接着	ストッパ無	樹脂製	20	100	50	120	10	1個
ボールガイド	ロックタイト接着	ストッパ無	樹脂製	20	100	50	130	10	1個
ボールガイド	ロックタイト接着	ストッパ無	樹脂製	20	100	50	140	10	1個
ボールガイド	デブコン接着	ストッパ無	樹脂製	20	100	50	40	10	1個
ボールガイド	デブコン接着	ストッパ無	樹脂製	20	100	50	50	10	1個
ボールガイド	デブコン接着	ストッパ無	樹脂製	20	100	50	60	10	1個
ボールガイド	デブコン接着	ストッパ無	樹脂製	20	100	50	70	10	1個
ボールガイド	デブコン接着	ストッパ無	樹脂製	20	100	50	80	10	1個
ボールガイド	デブコン接着	ストッパ無	樹脂製	20	100	50	90	10	1個
ボールガイド	デブコン接着	ストッパ無	樹脂製	20	100	50	100	10	1個
ボールガイド	デブコン接着	ストッパ無	樹脂製	20	100	50	110	10	1個
ボールガイド	デブコン接着	ストッパ無	樹脂製	20	100	50	120	10	1個
ボールガイド	デブコン接着	ストッパ無	樹脂製	20	100	50	130	10	1個
ボールガイド	デブコン接着	ストッパ無	樹脂製	20	100	50	140	10	1個
ボールガイド	ロックタイト接着	ストッパ無	樹脂製	20	110	50	40	10	1個
ボールガイド	ロックタイト接着	ストッパ無	樹脂製	20	110	50	50	10	1個
ボールガイド	ロックタイト接着	ストッパ無	樹脂製	20	110	50	60	10	1個
ボールガイド	ロックタイト接着	ストッパ無	樹脂製	20	110	50	70	10	1個
ボールガイド	ロックタイト接着	ストッパ無	樹脂製	20	110	50	80	10	1個
ボールガイド	ロックタイト接着	ストッパ無	樹脂製	20	110	50	90	10	1個
ボールガイド	ロックタイト接着	ストッパ無	樹脂製	20	110	50	100	10	1個
ボールガイド	ロックタイト接着	ストッパ無	樹脂製	20	110	50	110	10	1個
ボールガイド	ロックタイト接着	ストッパ無	樹脂製	20	110	50	120	10	1個
ボールガイド	ロックタイト接着	ストッパ無	樹脂製	20	110	50	130	10	1個
ボールガイド	ロックタイト接着	ストッパ無	樹脂製	20	110	50	140	10	1個
ボールガイド	デブコン接着	ストッパ無	樹脂製	20	110	50	40	10	1個
ボールガイド	デブコン接着	ストッパ無	樹脂製	20	110	50	50	10	1個
ボールガイド	デブコン接着	ストッパ無	樹脂製	20	110	50	60	10	1個
ボールガイド	デブコン接着	ストッパ無	樹脂製	20	110	50	70	10	1個
ボールガイド	デブコン接着	ストッパ無	樹脂製	20	110	50	80	10	1個
ボールガイド	デブコン接着	ストッパ無	樹脂製	20	110	50	90	10	1個
ボールガイド	デブコン接着	ストッパ無	樹脂製	20	110	50	100	10	1個
ボールガイド	デブコン接着	ストッパ無	樹脂製	20	110	50	110	10	1個
ボールガイド	デブコン接着	ストッパ無	樹脂製	20	110	50	120	10	1個
ボールガイド	デブコン接着	ストッパ無	樹脂製	20	110	50	130	10	1個
ボールガイド	デブコン接着	ストッパ無	樹脂製	20	110	50	140	10	1個
ボールガイド	ロックタイト接着	ストッパ無	樹脂製	20	120	50	40	10	1個
ボールガイド	ロックタイト接着	ストッパ無	樹脂製	20	120	50	50	10	1個
ボールガイド	ロックタイト接着	ストッパ無	樹脂製	20	120	50	60	10	1個
ボールガイド	ロックタイト接着	ストッパ無	樹脂製	20	120	50	70	10	1個
ボールガイド	ロックタイト接着	ストッパ無	樹脂製	20	120	50	80	10	1個
ボールガイド	ロックタイト接着	ストッパ無	樹脂製	20	120	50	90	10	1個
ボールガイド	ロックタイト接着	ストッパ無	樹脂製	20	120	50	100	10	1個
ボールガイド	ロックタイト接着	ストッパ無	樹脂製	20	120	50	110	10	1個
ボールガイド	ロックタイト接着	ストッパ無	樹脂製	20	120	50	120	10	1個
ボールガイド	ロックタイト接着	ストッパ無	樹脂製	20	120	50	130	10	1個
ボールガイド	ロックタイト接着	ストッパ無	樹脂製	20	120	50	140	10	1個
ボールガイド	デブコン接着	ストッパ無	樹脂製	20	120	50	40	10	1個
ボールガイド	デブコン接着	ストッパ無	樹脂製	20	120	50	50	10	1個
ボールガイド	デブコン接着	ストッパ無	樹脂製	20	120	50	60	10	1個
ボールガイド	デブコン接着	ストッパ無	樹脂製	20	120	50	70	10	1個
ボールガイド	デブコン接着	ストッパ無	樹脂製	20	120	50	80	10	1個

通常単価(税別) (税込単価)	通常出荷日

3,670円 ( 4,037円 )	在庫品1日目当日出荷可能
3,670円 ( 4,037円 )	在庫品1日目当日出荷可能
3,670円 ( 4,037円 )	在庫品1日目当日出荷可能
3,670円 ( 4,037円 )	在庫品1日目当日出荷可能
3,670円 ( 4,037円 )	在庫品1日目当日出荷可能
3,670円 ( 4,037円 )	在庫品1日目当日出荷可能
3,670円 ( 4,037円 )	在庫品1日目当日出荷可能
3,670円 ( 4,037円 )	在庫品1日目当日出荷可能
3,670円 ( 4,037円 )	在庫品1日目当日出荷可能
3,670円 ( 4,037円 )	在庫品1日目当日出荷可能
3,670円 ( 4,037円 )	在庫品1日目当日出荷可能
3,010円 ( 3,311円 )	在庫品1日目当日出荷可能
3,010円 ( 3,311円 )	在庫品1日目当日出荷可能
3,010円 ( 3,311円 )	在庫品1日目当日出荷可能
3,010円 ( 3,311円 )	在庫品1日目当日出荷可能
3,010円 ( 3,311円 )	在庫品1日目当日出荷可能
3,010円 ( 3,311円 )	在庫品1日目当日出荷可能
3,010円 ( 3,311円 )	在庫品1日目当日出荷可能
3,010円 ( 3,311円 )	在庫品1日目当日出荷可能
3,010円 ( 3,311円 )	在庫品1日目当日出荷可能
3,010円 ( 3,311円 )	在庫品1日目当日出荷可能
3,010円 ( 3,311円 )	在庫品1日目当日出荷可能
3,670円 ( 4,037円 )	在庫品1日目当日出荷可能
3,670円 ( 4,037円 )	在庫品1日目当日出荷可能
3,670円 ( 4,037円 )	在庫品1日目当日出荷可能
3,670円 ( 4,037円 )	在庫品1日目当日出荷可能
3,670円 ( 4,037円 )	在庫品1日目当日出荷可能
3,670円 ( 4,037円 )	在庫品1日目当日出荷可能
3,670円 ( 4,037円 )	在庫品1日目当日出荷可能
3,670円 ( 4,037円 )	在庫品1日目当日出荷可能
3,670円 ( 4,037円 )	在庫品1日目当日出荷可能
3,670円 ( 4,037円 )	在庫品1日目当日出荷可能
3,670円 ( 4,037円 )	在庫品1日目当日出荷可能
3,010円 ( 3,311円 )	在庫品1日目当日出荷可能
3,010円 ( 3,311円 )	在庫品1日目当日出荷可能
3,010円 ( 3,311円 )	在庫品1日目当日出荷可能
3,010円 ( 3,311円 )	在庫品1日目当日出荷可能
3,010円 ( 3,311円 )	在庫品1日目当日出荷可能
3,010円 ( 3,311円 )	在庫品1日目当日出荷可能
3,010円 ( 3,311円 )	在庫品1日目当日出荷可能
3,010円 ( 3,311円 )	在庫品1日目当日出荷可能
3,010円 ( 3,311円 )	在庫品1日目当日出荷可能
3,010円 ( 3,311円 )	在庫品1日目当日出荷可能
3,010円 ( 3,311円 )	在庫品1日目当日出荷可能
3,670円 ( 4,037円 )	在庫品1日目当日出荷可能
3,670円 ( 4,037円 )	在庫品1日目当日出荷可能
3,670円 ( 4,037円 )	在庫品1日目当日出荷可能
3,670円 ( 4,037円 )	在庫品1日目当日出荷可能
3,670円 ( 4,037円 )	在庫品1日目当日出荷可能
3,670円 ( 4,037円 )	在庫品1日目当日出荷可能
3,670円 ( 4,037円 )	在庫品1日目当日出荷可能
3,670円 ( 4,037円 )	在庫品1日目当日出荷可能
3,670円 ( 4,037円 )	在庫品1日目当日出荷可能
3,670円 ( 4,037円 )	在庫品1日目当日出荷可能
3,670円 ( 4,037円 )	在庫品1日目当日出荷可能
3,010円 ( 3,311円 )	在庫品1日目当日出荷可能
3,010円 ( 3,311円 )	在庫品1日目当日出荷可能
3,010円 ( 3,311円 )	在庫品1日目当日出荷可能
3,010円 ( 3,311円 )	在庫品1日目当日出荷可能
3,010円 ( 3,311円 )	在庫品1日目当日出荷可能

...

495

基本情報

圧入ポストのダイセット用ボールガイドポストセットとなります。アルミ製・樹脂製のボールリテーナ、ストッパを固定/可動・ストッパ無から選択できます。高剛性タイプは通常タイプのボールリテーナのボール数を1.6倍にし、プレーンガイドに迫る剛性を実現しました。

商品担当おすすめ

ミスミ
精密級ダイセット用ボールガイドブシュ-ロックタイト接着タイプ-
従来品の精度を上げることで大型金型の組み立て時間の短縮、金型寿命延長。精密級ダイセット用ボールガイドブシュはこちら
ミスミ
ストリッパガイドピン -ヘッド付太径タイプ-
金型の大型化に伴う剛性確保のため太径タイプ（Φ28とΦ32）をラインナップに追加しました。
ミスミ
ストリッパガイドブシュ　-無給油・FC250・ロックタイト接着・ヘッド付太径タイプ-
ストリッパガイドピン太径タイプ（Φ28とΦ32）用ブシュをはこちら。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ダイセット用ボールガイドポストセット -圧入ポスト-のレビュー

5平均満足度：5.01件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

ダイセット用の組付け品として使用しています

満足度：5.02023/04/17

ダイセット用の組付け品として使用しています。客先からの指定がありこのダイセット用のポストを購入しました。問題なく使用でき...もっと読む

0人が参考にしています。

1件全て見る

よくあるご質問（FAQ）

Qボールリテーナーがブシュから抜ける事がありますが、対策を教えて欲しい。

バネの終圧が強いことが考えられます。ばね定数と密着長はこちらをご参照ください。
また、バネの荷重がリテーナにかからない様リテーナ上がり防止リングがございます。詳しくはRWR（ローラガイド用）もしくはRWB（ボールガイド用)をご参照ください。

Qポスト・ブシュ・リテーナの寿命を教えて欲しい。

型の加工精度、組立精度、プレス加工時の荷重等で寿命が大きく異なりますので一概にお答えする事は出来ません。

Qガイドポストセットの剛性に関するデータはありますか。

2017プレスカタログの1103ページに掲載しております。ページ上段の「ローラガイド・高剛性ボールガイド・ボールガイドおよびプレーンガイドの使い分け」をご参照ください。
