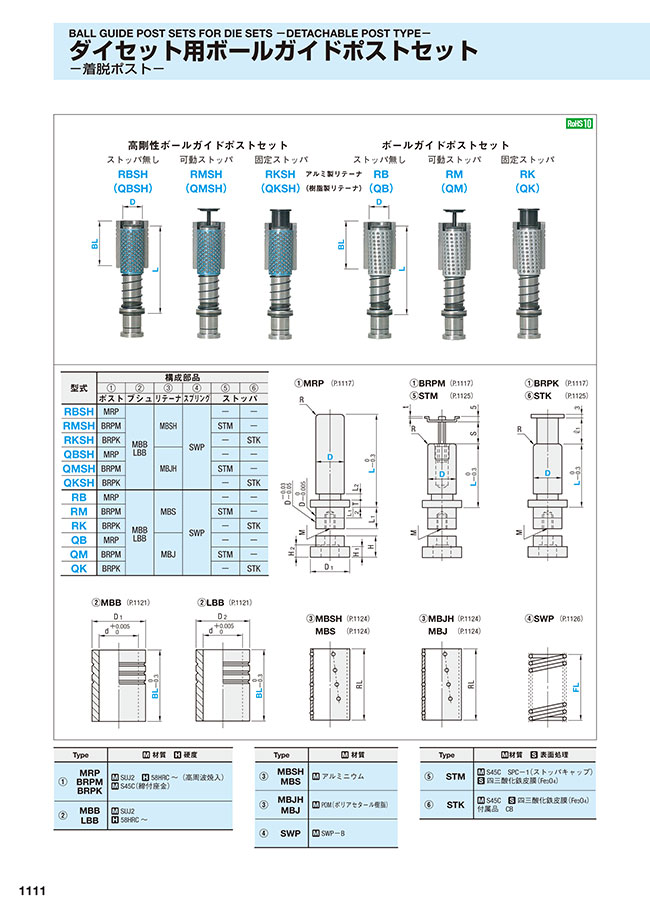

カタログ |P.1111

ミスミ

ダイセット用ボールガイドポストセット -着脱ポスト-

数量スライド割引
当日出荷可能

4.8

平均満足度4.8

この商品のレビューをみる（10件）

この商品のFAQをみる（6件）

通常単価(税別): 3,590円～29,260円

税込単価: 3,949円～32,186円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ダイセット用ボールガイドポストセット -圧入ポスト-

通常価格(税別)： 3,010円 (税込価格：3,311円)

通常出荷日：在庫品1日目

着脱ポストのダイセット用ボールガイドポストセットとなります。アルミ製・樹脂製の...

詳細情報を確認する

セット/単品/小物
セット
ポスト取付方法
着脱式

無料3D-CADライブラリー申し込み受付中

型番

未確定 24,347 件の候補があります。型番リストから選択するか、仕様を選択し型番を確定してください。

ポスト P.1117～ 1120
ブシュ P.1121
ボールリテーナ P.1124
バネ P.1126

※セットの場合は、規格寸法のみとなります。
規格寸法以外は、各部品単品に追加工（ P.1117～ 1120）を
ご指示の上、ご注文ください。

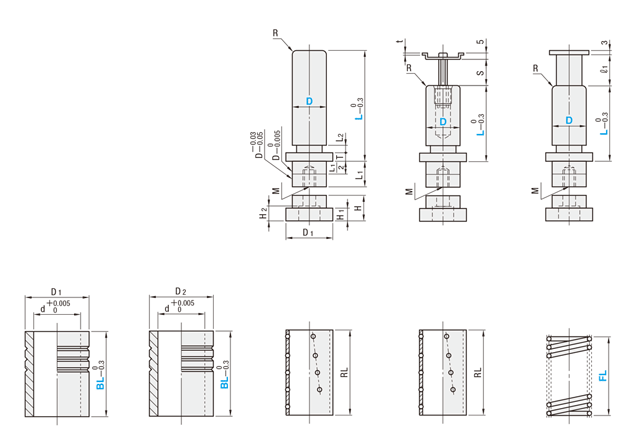

外形図・製品仕様

P.1117 P.1125 P.1121 P.1124 P.1126

型式	構成部品
	（1）	（2）	（3）	（4）	（5）	（6）
	ポスト	ブシュ	リテーナ	スプリング	ストッパ
RBSH	MRP	MBB LBB	MBSH	SWP	-	-
RMSH	BRPM				STM	-
RKSH	BRPK				-	STK
QBSH	MRP		MBJH		-	-
QMSH	BRPM				STM	-
QKSH	BRPK				-	STK
RB	MRP	MBB LBB	MBS	SWP	-	-
RM	BRPM				STM	-
RK	BRPK				-	STK
QB	MRP		MBJ		-	-
QM	BRPM				STM	-
QK	BRPK				-	STK

Type		材質硬度
（1）	MRP BRPM BRPK	SUJ2 58HRC～（高周波焼入） S45C（締付座金）
（2）	MBB LBB	SUJ2 58HRC～

Type		材質
（3）	MBSH MBS	アルミニウム
（3）	MBJH MBJ	POM（ポリアセタール樹脂）
（4）	SWP	SWP-B

Type		材質表面処理
（5）	STM	S45C SPC-1（ストッパキャップ）四三酸化鉄皮膜（Fe3O4）
（6）	STK	S45C 四三酸化鉄皮膜（Fe3O4）付属品 CB

MRP・BRPM・BRPK
D		D₁	L₁	L₂	H	H₁	H₂	T	t	M	R	付属ボルト
20	+0.020 +0.015	28	15	10	14	7	8.5	5	1.6	8×18	2.0	CB8-25
22		30	16					8			3.0
25		35	18					8			3.0
28	+0.025 +0.020	36	20		16	8	10.5	10		10×22	3.5	CB10-30
32	+0.025 +0.020	40	23	12	16	8	10.5	10		10×22	3.5	CB10-30
38	+0.030 +0.025	49	27	12	18	10	12.5	12	2.0	12×27	4.0	CB12-35
45	+0.030 +0.025	55	32	15	18	10	12.5	12		12×27	4.0	CB12-35
50	+0.035 +0.030	62	35		20	12	14.5	15		14×31	4.5	CB14-40
60	+0.035 +0.030	72	42		20	12	14.5	15		14×31	4.5	CB14-40

MBB・LBB
d	D₁・D₂	D₁	D₂
26	37	+0.5 +0.3	0／-0.007
28	40
31	45
36	50
40	55		0／-0.008
48	64
55	74
60	83		0／-0.010
70	95		0／-0.010

RL	S	ℓ1
50	0～19	15
60	0～23	20
75	0～30	25
90	0～37	30
110	0～47	35
ガイドポストブシュの取付穴加工については P.1104を参照ください。

■ブシュ取付方法（接着剤 P.1038）
MBB	デブコン接着	デブコンB
LBB	ロックタイト接着	ロックタイトNo.638（LOC638）

■高剛性ボールガイドポストセットとは

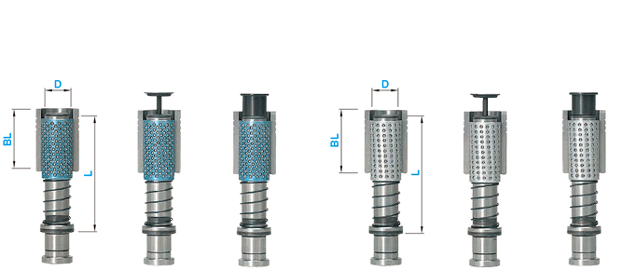

ボールリテーナのボール数を約1.6倍にした高剛性ボールリテーナ（MBSH・MBJH）を使用し、低コストでプレーンガイドに迫る剛性を実現しました。

規格表

型式		L							（2）MBB・LBB		RL	FL 指定10mm単位
Type	D	L							Type	BL	RL	FL 指定10mm単位
RBSH RMSH RKSH QBSH QMSH QKSH RB RM RK QB QM QK	20	80	90	100	110	120			M （MBB） L （LBB）	50	50	40～140
	22	80	90	100	110	120				50	50	40～140
	22	80	90	100	110	120				60	60	40～140
	25	80	90	100	110	120	130			60	60	40～150
	25	80	90	100	110	120	130			80	75	40～150
	28	100	110	120	130	140	150	160		60	60	50～150
	28	100	110	120	130	140	150	160		80	75	50～150
	32	120	130	140	150	160				80	75	70～190
	32	120	130	140	150	160				100	90	70～190
	38	140	150	160	170	180				80	75	80～190
	38	140	150	160	170	180				100	90	80～190
	45	140	150	160	170	180				100	90	80～190
	45	140	150	160	170	180				120	110	80～190
	50	160	170	180	200					100	90	80～190
	50	160	170	180	200					120	110	80～190
	60	160	170	180	200					100	90	80～190
	60	160	170	180	200					120	110	80～190

注文例
