プレス金型部品技術窓口
型番

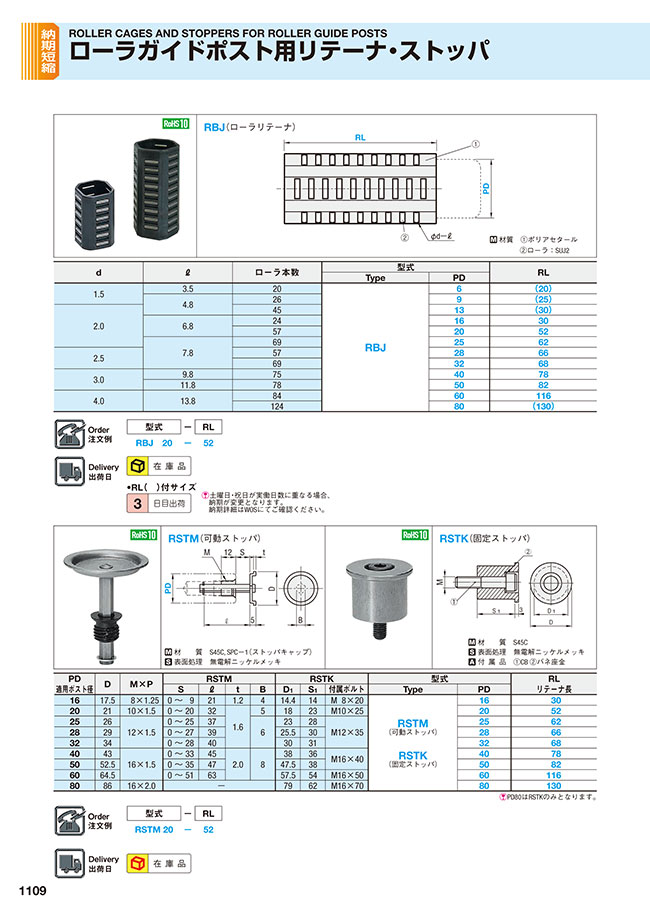

外形図・製品仕様
| 材質 | （1）ポリアセタール | |||
| （2）ローラ：SUJ2 |
規格表
| d | ℓ | ローラ本数 | 型式 | RL | |
|---|---|---|---|---|---|
| Type | PD | ||||
| 1.5 | 3.5 | 20 | RBJ | 6 | （20） |
| 4.8 | 26 | 9 | （25） | ||
| 2.0 | 45 | 13 | （30） | ||
| 6.8 | 24 | 16 | 30 | ||
| 57 | 20 | 52 | |||
| 7.8 | 69 | 25 | 62 | ||
| 2.5 | 57 | 28 | 66 | ||
| 69 | 32 | 68 | |||
| 3.0 | 9.8 | 75 | 40 | 78 | |
| 11.8 | 78 | 50 | 82 | ||
| 4.0 | 13.8 | 84 | 60 | 116 | |
| 124 | 80 | （130） | |||
注文例
出荷日
絞り込み条件：2 項目の仕様が未選択です
PD(ポスト径)(mm)
- 6
- 9
- 13
- 16
- 20
- 25
- 28
- 32
- 40
- 50
- 60
- 80
RL(長さ)(mm)
- 20
- 25
- 30
- 46
- 52
- 56
- 62
- 66
- 68
- 78
- 82
- 116
- 130
タイプ
- RBJ
CAD
- 2D
- 3D
出荷日
- すべて
- 当日出荷可能
- 3日以内
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
7,172円 ( 7,889円 ) | 3日目 |
7,172円 ( 7,889円 ) | 3日目 |
- ( - ) | 3日目 |
7,833円 ( 8,616円 ) | 在庫品1日目当日出荷可能 |
8,715円 ( 9,587円 ) | 在庫品1日目当日出荷可能 |
8,715円 ( 9,587円 ) | 在庫品1日目当日出荷可能 |
- ( - ) | 3日目 |
8,715円 ( 9,587円 ) | 在庫品1日目当日出荷可能 |
9,818円 ( 10,800円 ) | 在庫品1日目当日出荷可能 |
9,818円 ( 10,800円 ) | 在庫品1日目当日出荷可能 |
12,023円 ( 13,225円 ) | 在庫品1日目当日出荷可能 |
13,010円 ( 14,311円 ) | 在庫品1日目当日出荷可能 |
14,228円 ( 15,651円 ) | 在庫品1日目当日出荷可能 |
17,535円 ( 19,289円 ) | 3日目 |
詳細情報
基本情報
ローラーリテーナーとなります。本体の材質はポリアセタール、ローラーは軸受鋼です。
ローラーリテーナーのレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Qローラリテーナの材質・耐熱性を教えてください。
A
材質はポリアセタールで、耐熱性は80℃となります。
