ミスミ

ダイセット用ローラガイドポストセット

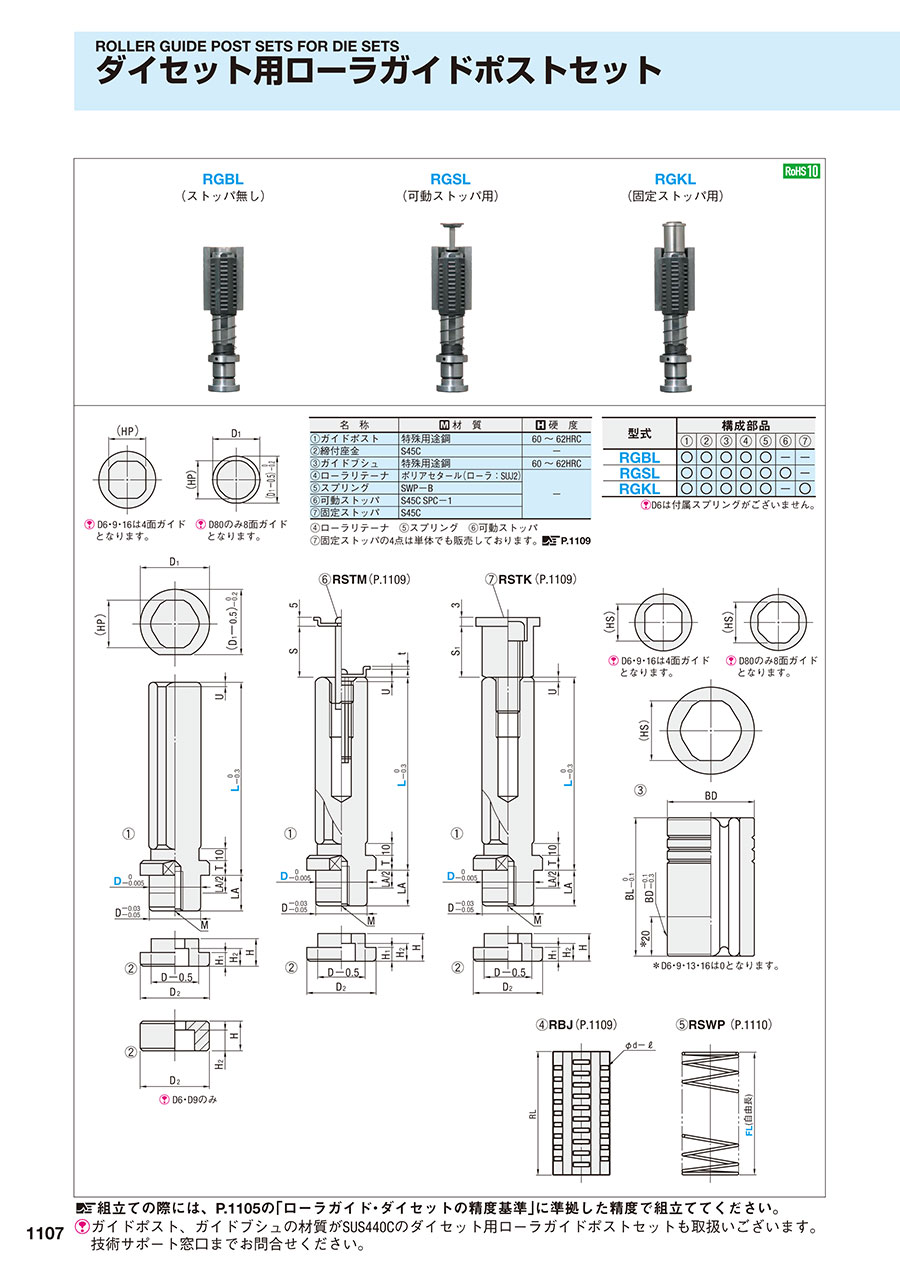

カタログ |P.1107

0件のレビュー（商品レビューの投稿ができます）

この商品のFAQをみる（3件）

通常単価(税別): -

税込単価: -

ダイセット用ローラガイドポストセットです。ガイドポスト、ガイドブッシュの材質は...

詳細情報を確認する

セット/単品/小物
セット
剛性タイプ
ローラーガイド
ポスト取付方法
着脱式

無料3D-CADライブラリー申し込み受付中

未確定：候補が74型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図・製品仕様

型式	構成部品
型式	（1）	（2）	（3）	（4）	（5）	（6）	（7）
RGBL	○	○	○	○	○	-	-
RGSL	○	○	○	○	○	○	-
RGKL	○	○	○	○	○	-	○

D6は付属スプリングがございません。

名称	M 材質	H 硬度
（1）ガイドポスト	特殊用途鋼	60～ 62HRC
（2）締付座金	S45C	-
（3）ガイドブシュ	特殊用途鋼	60～ 62HRC
（4）ローラリテーナ	ポリアセタール（ローラ：SUJ2）	-
（5）スプリング	SWP-B
（6）可動ストッパ	S45C SPC-1
（7）固定ストッパ	S45C

（4）ローラリテーナ（5）スプリング（6）可動ストッパ
（7）固定ストッパの4点は単体でも販売しております。 P.1109

組立ての際には、 P.1105の「ローラガイド・ダイセットの精度基準」に準拠した精度で組立ててください。
ガイドポスト、ガイドブシュの材質がSUS440Cのダイセット用ローラガイドポストセットも取扱いございます。技術サポート窓口までお問合せください。

規格表

D	ポスト														ブシュ
D	D₁	D₂	LA	H	H₁	H₂	（HP）	T	M	付属ボルト	U	t	S	S₁	BD		BL	（HS）	溝数
6	9	9	6	5	-	3.4	4.7	2.5	M3− 6	CB 3− 6	2.8	-	-	-	13	0 -0.005	25	7.7	3
9	14	14	9	6	-	4.2	7.9	3.5	M4− 8	CB 4− 8	3.5	-	-	-	17	0 -0.005	30	10.9
13	19	17	12	7	3	5.5	11.2	5	M5− 8	CB 5−10	2.5	-	-	-	23	0 -0.006	40	15.2
16	24	22	16	10	4	6.5	14.6	6	M6− 10	CB 6−10	4.3	1.2	11	14	30	0 -0.006	40	18.6
20	29	28	16	14	7	8.5	18.8	8	M8− 20	CB 8−15	3.0	1.6	20	23	37	0 -0.007	60	22.8
25	35	35	18	14	7	8.5	23.8		M8− 20	CB 8−15	3.5		25	28	45		70	27.8
28	37	36	20	16	8	10.5	26.6		M10− 20	CB10−20			27	30	47		75	31.6
32	42	40	23	16	8	10.5	31.2	10	M10− 25	CB10−20			28	31	55	0 -0.008	78	36.2	4
40	54	50	35	18	9	12.5	39.1	10	M12− 30	CB12−25	4.0	2.0	33	36	68		92	45.1	5
50	64	60	35	18	9	12.5	48.9	12	M12− 30	CB12−25	5.0		35	38	80		96	54.9	5
60	74	72	42	20	12	14.5	59.1	15	M14− 30	CB14−30	5.0		51	54	95		120	67.1	6
80	98	105	45	26	13	17.5	79.4	15	M16− 35	CB16−40	5.5	-	-	62	120	0 -0.010	145	87.4	6

型式		指定5mm単位
Type	D	L	FL
RGBL （ストッパ無し） RGSL （可動ストッパ用） RGKL （固定ストッパ用）	6	30～ 60	-
	9	50～ 80	30～ 60
	13	70～120	30～100
	16	75～135	30～110
	20	75～140	40～120
	25	95～160	50～140
	28	95～160	50～140
	32	115～180	70～155

型式		指定10mm単位
Type	D	L	FL
RGBL （ストッパ無し） RGSL （可動ストッパ用） RGKL （固定ストッパ用）	40	120～220	70～200
	50	150～250	70～210
	60	150～250	70～210
	80	180～280	100～220

D6は付属スプリングがございません。
D6～13はRGBLのみとなります。
D80はRGBL・RGKLのみとなります。

注文例

出荷日

追加工

型番リスト

表示件数

型番

RGBL6-[30-60/5]

RGBL6-LC[31-59/1]

RGBL9-[50-80/5]-FL[30-60/5]

RGBL9-LC[51-79/1]-FL[30-60/5]

RGBL13-[70-120/5]-FL[30-100/5]

RGBL13-LC[71-119/1]-FL[30-100/5]

RGBL16-[75-135/5]-FL[30-110/5]

RGBL16-LC[76-134/1]-FL[30-110/5]

RGBL20-[75-140/5]-FL[40-120/5]

RGBL20-[75-140/5]-FL[110-200/10]

RGBL20-LC[76-139/1]-FL[40-120/5]

RGBL20-LC[76-139/1]-FL[110-200/10]

RGBL20-LC[145-200/5]-FL[40-120/5]

RGBL20-LC[145-200/5]-FL[110-200/10]

RGBL25-[95-160/5]-FL[50-140/5]

RGBL25-[95-160/5]-FL[120-190/10]

RGBL25-LC[96-159/1]-FL[50-140/5]

RGBL25-LC[96-159/1]-FL[120-190/10]

RGBL25-LC[165-200/5]-FL[50-140/5]

RGBL25-LC[165-200/5]-FL[120-190/10]

RGBL28-[95-160/5]-FL[50-140/5]

RGBL28-[95-160/5]-FL[120-190/10]

RGBL28-LC[96-159/1]-FL[50-140/5]

RGBL28-LC[96-159/1]-FL[120-190/10]

RGBL28-LC[165-200/5]-FL[50-140/5]

RGBL28-LC[165-200/5]-FL[120-190/10]

RGBL32-[115-180/5]-FL[70-155/5]

RGBL32-[115-180/5]-FL[140-230/10]

RGBL32-LC[116-179/1]-FL[70-155/5]

RGBL32-LC[116-179/1]-FL[140-230/10]

RGBL32-LC[185-240/5]-FL[70-155/5]

RGBL32-LC[185-240/5]-FL[140-230/10]

RGBL40-[120-220/10]-FL[70-200/10]

RGBL40-LC[121-219/1]-FL[70-200/10]

RGBL50-[150-250/10]-FL[90-230/10]

RGBL50-LC[151-249/1]-FL[90-230/10]

RGBL60-[150-250/10]-FL[70-210/10]

RGBL60-LC[151-249/1]-FL[70-210/10]

RGBL80-[180-280/10]-FL[100-220/10]

RGBL80-LC[181-279/1]-FL[100-220/10]

RGKL16-[75-135/5]-FL[30-110/5]

RGKL16-LC[76-134/1]-FL[30-110/5]

RGKL20-[75-140/5]-FL[40-120/5]

RGKL20-LC[76-139/1]-FL[40-120/5]

RGKL25-[95-160/5]-FL[60-140/5]

RGKL25-LC[96-159/1]-FL[60-140/5]

RGKL28-[95-160/5]-FL[50-140/5]

RGKL28-LC[96-159/1]-FL[50-140/5]

RGKL32-[115-180/5]-FL[70-155/5]

RGKL32-LC[116-179/1]-FL[70-155/5]

RGKL40-[120-220/10]-FL[70-200/10]

RGKL40-LC[121-219/1]-FL[70-200/10]

RGKL50-[150-250/10]-FL[90-230/10]

RGKL50-LC[151-249/1]-FL[90-230/10]

RGKL60-[150-250/10]-FL[70-210/10]

RGKL60-LC[151-249/1]-FL[70-210/10]

RGKL80-[180-280/10]-FL[100-220/10]

RGKL80-LC[181-279/1]-FL[100-220/10]

RGSL16-[75-135/5]-FL[30-110/5]

RGSL16-LC[76-134/1]-FL[30-110/5]

リテーナのストッパ方式

D(ポスト径)

(mm)

FL(自由長)

(mm)

L(ポスト長)

(mm)

LC(ポスト長変更)

(mm)

RoHS?

最小発注数量

ストッパ無	6	-	30 ～ 60	-	10	1個
ストッパ無	6	-	-	31 ～ 59	10	1個
ストッパ無	9	30 ～ 60	50 ～ 80	-	10	1個
ストッパ無	9	30 ～ 60	-	51 ～ 79	10	1個
ストッパ無	13	30 ～ 100	70 ～ 120	-	10	1個
ストッパ無	13	30 ～ 100	-	71 ～ 119	10	1個
ストッパ無	16	30 ～ 110	75 ～ 135	-	10	1個
ストッパ無	16	30 ～ 110	-	76 ～ 134	10	1個
ストッパ無	20	40 ～ 120	75 ～ 140	-	10	1個
ストッパ無	20	110 ～ 200	75 ～ 140	-	10	1個
ストッパ無	20	40 ～ 120	-	76 ～ 139	10	1個
ストッパ無	20	110 ～ 200	-	76 ～ 139	10	1個
ストッパ無	20	40 ～ 120	-	145 ～ 200	10	1個
ストッパ無	20	110 ～ 200	-	145 ～ 200	10	1個
ストッパ無	25	50 ～ 140	95 ～ 160	-	10	1個
ストッパ無	25	120 ～ 190	95 ～ 160	-	10	1個
ストッパ無	25	50 ～ 140	-	96 ～ 159	10	1個
ストッパ無	25	120 ～ 190	-	96 ～ 159	10	1個
ストッパ無	25	50 ～ 140	-	165 ～ 200	10	1個
ストッパ無	25	120 ～ 190	-	165 ～ 200	10	1個
ストッパ無	28	50 ～ 140	95 ～ 160	-	10	1個
ストッパ無	28	120 ～ 190	95 ～ 160	-	10	1個
ストッパ無	28	50 ～ 140	-	96 ～ 159	10	1個
ストッパ無	28	120 ～ 190	-	96 ～ 159	10	1個
ストッパ無	28	50 ～ 140	-	165 ～ 200	10	1個
ストッパ無	28	120 ～ 190	-	165 ～ 200	10	1個
ストッパ無	32	70 ～ 155	115 ～ 180	-	10	1個
ストッパ無	32	140 ～ 230	115 ～ 180	-	10	1個
ストッパ無	32	70 ～ 155	-	116 ～ 179	10	1個
ストッパ無	32	140 ～ 230	-	116 ～ 179	10	1個
ストッパ無	32	70 ～ 155	-	185 ～ 240	10	1個
ストッパ無	32	140 ～ 230	-	185 ～ 240	10	1個
ストッパ無	40	70 ～ 200	120 ～ 220	-	10	1個
ストッパ無	40	70 ～ 200	-	121 ～ 219	10	1個
ストッパ無	50	90 ～ 230	150 ～ 250	-	10	1個
ストッパ無	50	90 ～ 230	-	151 ～ 249	10	1個
ストッパ無	60	70 ～ 210	150 ～ 250	-	10	1個
ストッパ無	60	70 ～ 210	-	151 ～ 249	10	1個
ストッパ無	80	100 ～ 220	180 ～ 280	-	10	1個
ストッパ無	80	100 ～ 220	-	181 ～ 279	10	1個
固定ストッパ	16	30 ～ 110	75 ～ 135	-	10	1個
固定ストッパ	16	30 ～ 110	-	76 ～ 134	10	1個
固定ストッパ	20	40 ～ 120	75 ～ 140	-	10	1個
固定ストッパ	20	40 ～ 120	-	76 ～ 139	10	1個
固定ストッパ	25	60 ～ 140	95 ～ 160	-	10	1個
固定ストッパ	25	60 ～ 140	-	96 ～ 159	10	1個
固定ストッパ	28	50 ～ 140	95 ～ 160	-	10	1個
固定ストッパ	28	50 ～ 140	-	96 ～ 159	10	1個
固定ストッパ	32	70 ～ 155	115 ～ 180	-	10	1個
固定ストッパ	32	70 ～ 155	-	116 ～ 179	10	1個
固定ストッパ	40	70 ～ 200	120 ～ 220	-	10	1個
固定ストッパ	40	70 ～ 200	-	121 ～ 219	10	1個
固定ストッパ	50	90 ～ 230	150 ～ 250	-	10	1個
固定ストッパ	50	90 ～ 230	-	151 ～ 249	10	1個
固定ストッパ	60	70 ～ 210	150 ～ 250	-	10	1個
固定ストッパ	60	70 ～ 210	-	151 ～ 249	10	1個
固定ストッパ	80	100 ～ 220	180 ～ 280	-	10	1個
固定ストッパ	80	100 ～ 220	-	181 ～ 279	10	1個
可動ストッパ	16	30 ～ 110	75 ～ 135	-	10	1個
可動ストッパ	16	30 ～ 110	-	76 ～ 134	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	12日目
- ( - )	12日目
- ( - )	15日目
- ( - )	15日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	12日目
- ( - )	12日目
- ( - )	15日目
- ( - )	15日目
- ( - )	5日目
- ( - )	5日目

基本情報

基本情報

ダイセット用ローラガイドポストセットです。ガイドポスト、ガイドブッシュの材質は特殊用途鋼です。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
CAMRiSEシリーズ　ピアス・トリム・フランジ用コンパクト　-ショートストローク-　CB-S46
クラス最小幅46㎜の標準加工力のコンパクトカムユニットです
ミスミ
CAMRiSEシリーズ　ピアス・トリム・フランジ用コンパクト　-ロングストローク-　CB-L46
クラス最小幅46㎜の高加工力のコンパクトカムユニットです。
ミスミ
ガススプリング GSP
スタンダードなガススプリングGSPです。取付プレートとセットでの購入も可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ダイセット用ローラガイドポストセットのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Qボールリテーナーがブシュから抜ける事がありますが、対策を教えて欲しい。

バネの終圧が強いことが考えられます。ばね定数と密着長はこちらをご参照ください。
また、バネの荷重がリテーナにかからない様リテーナ上がり防止リングがございます。詳しくはRWR（ローラガイド用）もしくはRWB（ボールガイド用)をご参照ください。

Qポスト・ブシュ・リテーナの寿命を教えて欲しい。

型の加工精度、組立精度、プレス加工時の荷重等で寿命が大きく異なりますので一概にお答えする事は出来ません。

Q稼働中のガイドポスト・ブシュの潤滑はどのようにしたら良いか教えて欲しい。

ローラーガイドポストセットにはローラーガイド用のグリス（MGS)をご参照ください。
ボールガイドは、市販のグリスやマシン油などをメンテナンス時にポストに塗布してご使用ください。
